മോൾഡഡ് കേസ് സർക്യൂട്ട് ബ്രേക്കറുകൾക്കുള്ള ഒരു പ്രായോഗിക ഗൈഡ്

എന്താണ് ഒരു MCCB?

ഒരു MCCB -വാർത്തെടുത്ത കേസ് സർക്യൂട്ട് ബ്രേക്കർ- ഓവർലോഡ് അല്ലെങ്കിൽ ഷോർട്ട് സർക്യൂട്ട് അവസ്ഥകൾ കണ്ടെത്തുമ്പോൾ ഒരു സർക്യൂട്ട് യാന്ത്രികമായി വിച്ഛേദിക്കുന്ന ഒരു ലോ-വോൾട്ടേജ് സംരക്ഷണ ഉപകരണമാണ്. ഒരു ഫ്യൂസിൽ നിന്ന് വ്യത്യസ്തമായി, ഒരു യാത്രയ്ക്ക് ശേഷം ഇത് റീസെറ്റ് ചെയ്യാനും വീണ്ടും ഉപയോഗിക്കാനും കഴിയും. മോൾഡ് ചെയ്ത കേസിനുള്ളിൽ, ഒരു താപ-കാന്തിക ട്രിപ്പ് മെക്കാനിസം രണ്ട് ജോലികൾ കൈകാര്യം ചെയ്യുന്നു: ഒരു താപ ഘടകം സുസ്ഥിരമായ ഓവർലോഡിനോട് പ്രതികരിക്കുന്നു, അതേസമയം ഒരു കാന്തിക ഘടകം ഷോർട്ട് സർക്യൂട്ട് തകരാറുകളോട് തൽക്ഷണം പ്രതികരിക്കുന്നു. യഥാർത്ഥ വൈദ്യുത ലോഡുകളുടെ പെരുമാറ്റവുമായി പൊരുത്തപ്പെടുന്ന സംരക്ഷണമാണ് ഫലം.

എപ്പോൾ ഒരു MCCB തിരഞ്ഞെടുക്കണം: പ്രധാന ഇൻകമിംഗ് ഫീഡറുകൾ, ത്രീ-ഫേസ് ഡിസ്ട്രിബ്യൂഷൻ പാനലുകൾ, വലിയ മോട്ടോർ സർക്യൂട്ടുകൾ, അല്ലെങ്കിൽ ഒരു MCB തടസ്സപ്പെടുത്താൻ സാധ്യതയുള്ള ഷോർട്ട് സർക്യൂട്ട് കറൻ്റ് കവിയുന്ന ഏതെങ്കിലും പോയിൻ്റ്.

ഒരു എംസിബി മതിയാകുമ്പോൾ: മിതമായ ലോഡുകളും കുറഞ്ഞ തകരാർ ഉള്ളതുമായ അന്തിമ ഉപ സർക്യൂട്ടുകൾ - റെസിഡൻഷ്യൽ ബോർഡുകൾ, ലൈറ്റിംഗ്, സോക്കറ്റ് സർക്യൂട്ടുകൾ.

ശരിയായ MCCB എങ്ങനെ തിരഞ്ഞെടുക്കാം

റേറ്റുചെയ്ത കറൻ്റ് (ഇൻ)

1. - തുടർച്ചയായ ലോഡുമായി പൊരുത്തപ്പെടുത്തുക, മോട്ടോറുകളുടെ പ്രവാഹങ്ങൾ ആരംഭിക്കുന്നതിന് ഹെഡ്റൂം അനുവദിക്കുക.

ബ്രേക്കിംഗ് കപ്പാസിറ്റി (Icu / Ics)

2. — ഇൻസ്റ്റലേഷൻ പോയിൻ്റിൽ വരാനിരിക്കുന്ന ഷോർട്ട് സർക്യൂട്ട് കറൻ്റിനേക്കാൾ ഉയർന്നതായിരിക്കണം. തകരാർ നില കൂടുന്തോറും നിങ്ങൾക്ക് ആവശ്യമുള്ള ഐസിയു ഉയർന്നതാണ്.

ധ്രുവങ്ങൾ

3. - ത്രീ-ഫേസ് സിസ്റ്റങ്ങൾക്ക് 3P, 4P, അവിടെ ന്യൂട്രലിനും വിച്ഛേദിക്കേണ്ടതുണ്ട്.

വോൾട്ടേജ് റേറ്റിംഗുകൾ

4. — സിസ്റ്റത്തിനെതിരായി റേറ്റുചെയ്ത പ്രവർത്തന വോൾട്ടേജ് (Ue), ഇൻസുലേഷൻ വോൾട്ടേജ് (Ui), ഇംപൾസ് താങ്ങ് (Uimp) എന്നിവ പരിശോധിക്കുക.

മാനദണ്ഡങ്ങളും സർട്ടിഫിക്കേഷനും

5. — IEC/EN 60947-2 പാലിക്കലും CE അടയാളപ്പെടുത്തലും അന്തർദേശീയ പദ്ധതികളുടെ അടിസ്ഥാനമാണ്.

അപേക്ഷ

6. - മോട്ടോർ സംരക്ഷണം, വൈദ്യുതി വിതരണം, വ്യാവസായിക ഇൻസ്റ്റാളേഷനുകൾ എന്നിവയ്ക്ക് വ്യത്യസ്ത ഫ്രെയിം റേറ്റിംഗുകളും യാത്രാ സവിശേഷതകളും ആവശ്യമായി വന്നേക്കാം.

നന്നായി വ്യക്തമാക്കിയ 250A MCCB എങ്ങനെയിരിക്കും:

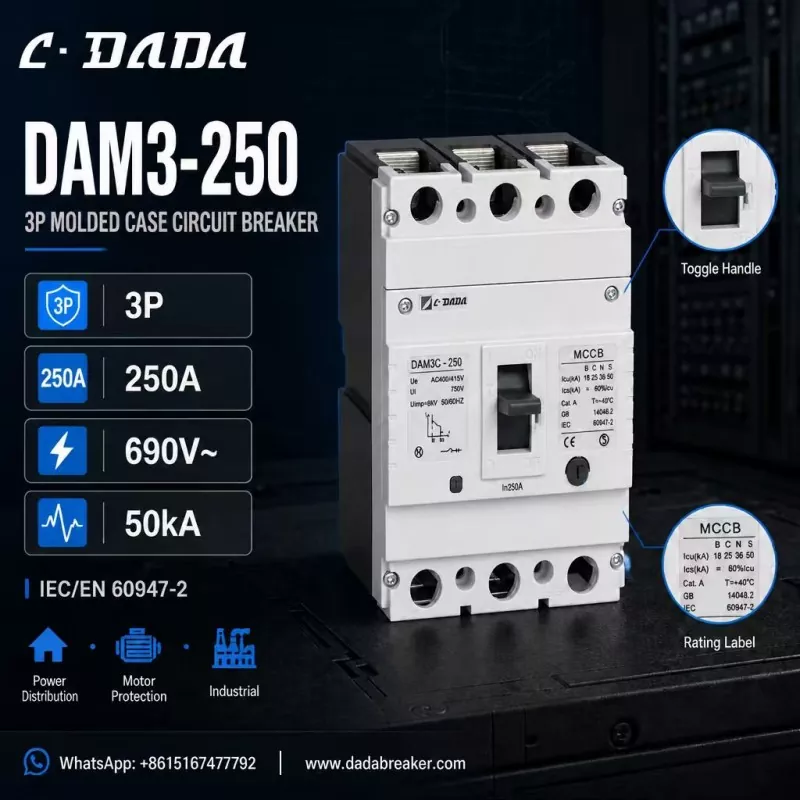

ഈ കോൺക്രീറ്റ് നിർമ്മിക്കുന്നതിന്, C·DADA Electric-ൽ നിന്നുള്ള DAM3-250 പരിഗണിക്കുക - ഈ ക്ലാസ് ഉപകരണത്തിൽ എന്താണ് ശ്രദ്ധിക്കേണ്ടതെന്ന് വ്യക്തമാക്കുന്ന 250A ത്രീ-പോൾ MCCB:

3P കോൺഫിഗറേഷൻ

● ത്രീ-ഫേസ് വിതരണ ബോർഡുകൾക്ക് അനുയോജ്യമായ 250A റേറ്റഡ് കറൻ്റ് (ഇൻ) ഉള്ളത്

വോൾട്ടേജ് റേറ്റിംഗുകൾ:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

50kA വരെ ബ്രേക്കിംഗ് കപ്പാസിറ്റി

● — B / C / N / S വേരിയൻ്റുകളിൽ ഉടനീളം 18 / 25 / 36 / 50 kA യുടെ Icu,  അതിനാൽ ഇൻസ്റ്റാളറുകൾക്ക് നെറ്റ്‌വർക്കിൻ്റെ വിവിധ പോയിൻ്റുകളിൽ തകരാർ ലെവലുമായി പൊരുത്തപ്പെടുത്താനാകും

IEC/EN 60947-2, GB 14048.2 പാലിക്കൽ

● ദൃശ്യമായ പ്രവർത്തന നിലയ്ക്കായി വ്യക്തമായ ഓൺ/ഓഫ് ടോഗിൾ ഹാൻഡിൽ ഉപയോഗിച്ച് സിഇ അടയാളപ്പെടുത്തി

● വൈദ്യുതി വിതരണം, മോട്ടോർ സംരക്ഷണം, വ്യാവസായിക ആവശ്യങ്ങൾ എന്നിവയ്ക്കായി നിർമ്മിച്ചത്

ഈ സ്പെസിഫിക്കേഷൻ്റെ പിന്നിലെ യുക്തി: 50kA ക്ലാസ് ബ്രേക്കിംഗ് കപ്പാസിറ്റിയുള്ള 250A, 3-പോൾ ഫ്രെയിം, പാനൽ ബിൽഡർ, കോൺട്രാക്ടർമാരുടെ ഭൂരിഭാഗം ആവശ്യങ്ങളും ഉൾക്കൊള്ളുന്നു - പ്രധാന ഡിസ്ട്രിബ്യൂഷൻ ബോർഡുകൾ മുതൽ മോട്ടോർ ഫീഡർ സർക്യൂട്ടുകൾ വരെ - അതേസമയം ഒന്നിലധികം Icu വകഭേദങ്ങൾ യഥാർത്ഥ തകരാർ ലെവലുകൾക്കെതിരെ ശരിയായ വലുപ്പം നിങ്ങളെ അനുവദിക്കുന്നു.

തിരഞ്ഞെടുക്കൽ ശുപാർശ

● കുറഞ്ഞ തകരാർ ഉള്ള ~125A വരെയുള്ള അന്തിമ സർക്യൂട്ടുകൾക്ക്, ഒരു MCB ആണ് സാമ്പത്തിക ചോയ്സ്.

● പ്രധാന വിതരണം, മോട്ടോർ സംരക്ഷണം, വ്യാവസായിക സ്വിച്ച് ഗിയർ എന്നിവയ്‌ക്കായി, ഇൻസ്റ്റാളേഷൻ്റെ വരാനിരിക്കുന്ന ഷോർട്ട് സർക്യൂട്ട് കറൻ്റിനേക്കാൾ ബ്രേക്കിംഗ് കപ്പാസിറ്റിയുള്ള ഒരു MCCB തിരഞ്ഞെടുക്കുക.

● സംശയമുണ്ടെങ്കിൽ, ബ്രേക്കിംഗ് കപ്പാസിറ്റിയുടെ ഒരു ക്ലാസ് അപ്പ് ചെയ്യുക: ചിലവ് വ്യത്യാസം ചെറുതാണ്, അതേസമയം സംരക്ഷണ മാർജിൻ ഒരു ചെറിയ തകരാർ തമ്മിലുള്ള വ്യത്യാസവും വലിയ ഔട്ടേജും ആയിരിക്കാം.

പതിവായി ചോദിക്കുന്ന ചോദ്യങ്ങൾ

ചോദ്യം: എന്താണ് ഒരു MCCB?

എ: എവാർത്തെടുത്ത കേസ് സർക്യൂട്ട് ബ്രേക്കർഓവർലോഡിലോ ഷോർട്ട് സർക്യൂട്ടിലോ ഉള്ള ഒരു സർക്യൂട്ട് വിച്ഛേദിക്കുന്ന റീസെറ്റ് ചെയ്യാവുന്ന ലോ-വോൾട്ടേജ് പ്രൊട്ടക്റ്റീവ് ഉപകരണമാണ്, മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കറിനേക്കാൾ ഉയർന്ന വൈദ്യുതധാരകൾക്കും തകരാർ നിലകൾക്കും വേണ്ടി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു.

ചോദ്യം: ഒരു MCCB-യിൽ Icu എന്താണ് അർത്ഥമാക്കുന്നത്?

A: Icu എന്നത് ആത്യന്തിക ഷോർട്ട് സർക്യൂട്ട് ബ്രേക്കിംഗ് കപ്പാസിറ്റിയാണ് - ബ്രേക്കറിന് തടസ്സപ്പെടുത്താൻ കഴിയുന്ന പരമാവധി തകരാർ. Ics എന്നത് സർവീസ് ബ്രേക്കിംഗ് കപ്പാസിറ്റിയാണ്, അതിന് ആവർത്തിച്ച് തടസ്സപ്പെടുത്താനും പ്രവർത്തനക്ഷമമായി തുടരാനുമുള്ള ലെവൽ.

ചോദ്യം: എൻ്റെ MCCB-യുടെ ബ്രേക്കിംഗ് കപ്പാസിറ്റി ഞാൻ എങ്ങനെ തിരഞ്ഞെടുക്കും?

A: ഇൻസ്റ്റലേഷൻ പോയിൻ്റിൽ വരാനിരിക്കുന്ന ഷോർട്ട് സർക്യൂട്ട് കറൻ്റിനേക്കാൾ ഉയർന്ന ഒരു Icu റേറ്റിംഗ് തിരഞ്ഞെടുക്കുക. ഉയർന്ന ട്രാൻസ്ഫോർമർ കപ്പാസിറ്റി അല്ലെങ്കിൽ നീണ്ട വ്യാവസായിക ഫീഡറുകൾ ഉള്ള വിതരണ ബോർഡുകൾക്ക് സാധാരണയായി 36-50kA ക്ലാസ് ഉപകരണങ്ങൾ ആവശ്യമാണ്.

ചോദ്യം: എന്താണ് DAM3-250 MCCB?

A: DAM3-250 എന്നത് C·DADA ഇലക്ട്രിക്കിൽ നിന്നുള്ള 250A ത്രീ-പോൾ മോൾഡഡ് കേസ് സർക്യൂട്ട് ബ്രേക്കറാണ്, വൈദ്യുതി വിതരണം, മോട്ടോർ സംരക്ഷണം, വ്യാവസായിക ആവശ്യങ്ങൾ എന്നിവയ്ക്കായി 50kA വരെ ബ്രേക്കിംഗ് ശേഷിയുള്ള 690V വരെ റേറ്റുചെയ്തിരിക്കുന്നു.
