ഓവർ കറൻ്റ് പ്രൊട്ടക്ഷനോടുകൂടിയ ശേഷിക്കുന്ന കറൻ്റ് സർക്യൂട്ട് ബ്രേക്കറുകൾക്കുള്ള ഒരു പ്രായോഗിക ഗൈഡ്

എന്താണ് ഒരു RCBO?

എആർസിബിഒ- ഓവർ കറൻ്റ് പ്രൊട്ടക്ഷൻ ഉള്ള റെസിഡുവൽ കറൻ്റ് സർക്യൂട്ട് ബ്രേക്കർ - ഒരു ലോ-വോൾട്ടേജ് പ്രൊട്ടക്റ്റീവ് ഉപകരണമാണ്, അത് ഒറ്റ മോൾഡഡ് യൂണിറ്റിൽ ഓവർലോഡ് പ്രൊട്ടക്ഷൻ, ഷോർട്ട് സർക്യൂട്ട് പ്രൊട്ടക്ഷൻ, റെസിഡ്യൂവൽ കറൻ്റ് (ലീക്കേജ്) ഡിറ്റക്ഷൻ എന്നിവ സംയോജിപ്പിക്കുന്നു. കോംപാക്റ്റ് ഭവനത്തിനുള്ളിൽ, ഒരു തെർമൽ-മാഗ്നറ്റിക് ട്രിപ്പ് മെക്കാനിസം ഓവർലോഡുകളും ഷോർട്ട് സർക്യൂട്ടുകളും കൈകാര്യം ചെയ്യുന്നു, അതേസമയം സീറോ സീക്വൻസ് കറൻ്റ് ട്രാൻസ്ഫോർമർ ലൈവ്, ന്യൂട്രൽ കണ്ടക്ടറുകളിൽ ഒഴുകുന്ന വൈദ്യുതധാരയെ തുടർച്ചയായി താരതമ്യം ചെയ്യുന്നു. വ്യത്യാസം റേറ്റുചെയ്ത ശേഷിക്കുന്ന വൈദ്യുതധാരയെ (IΔn) കവിയുമ്പോൾ, ഉപകരണം മില്ലിസെക്കൻഡിനുള്ളിൽ സഞ്ചരിക്കുന്നു, ചോർച്ച കറൻ്റിന് മുമ്പ് വിതരണം നിർത്തുന്നത് ആളുകളെ ദോഷകരമായി ബാധിക്കുകയോ തീ ഉണ്ടാക്കുകയോ ചെയ്യും.

ഒരു ആർസിബിഒ എപ്പോൾ തിരഞ്ഞെടുക്കണം: നിലവിലെ സംരക്ഷണത്തിനും വ്യക്തിഗത ചോർച്ച സംരക്ഷണത്തിനും മുകളിൽ ആവശ്യമായ അന്തിമ ഉപ സർക്യൂട്ടുകൾ - ഔട്ട്‌ഡോർ റെസെപ്റ്റാക്കിളുകൾ, അപ്ലയൻസ് സർക്യൂട്ടുകൾ, ഗാരേജുകൾ, ബേസ്‌മെൻ്റുകൾ, കുളിമുറികൾ, മറ്റ് ഈർപ്പമുള്ളതോ എളുപ്പത്തിൽ ആക്‌സസ് ചെയ്യാവുന്നതോ ആയ സ്ഥലങ്ങൾ.

DABL-63 RCBO ക്ലാസിൽ പെടുന്നു: ഒരു ഉപകരണം, മൂന്ന് പരിരക്ഷകൾ - സിംഗിൾ-ഫേസ് ഗാർഹിക ഫൈനൽ സർക്യൂട്ടുകൾക്കുള്ള ഏറ്റവും ഇടവും ചെലവ് കുറഞ്ഞതുമായ തിരഞ്ഞെടുപ്പ്.

ശരിയായ RCBO എങ്ങനെ തിരഞ്ഞെടുക്കാം?

1. റേറ്റുചെയ്ത കറൻ്റ് (ഇൻ): വീട്ടുപകരണങ്ങളുടെ ഇൻറഷ് കറൻ്റിനുള്ള ഹെഡ്‌റൂം ഉപയോഗിച്ച് സർക്യൂട്ടിൻ്റെ തുടർച്ചയായ ലോഡുമായി പൊരുത്തപ്പെടുത്തുക (ഉദാ. 40A സാധാരണ ഗാർഹിക ഉപകരണ സർക്യൂട്ടുകൾ ഉൾക്കൊള്ളുന്നു).

2. ബ്രേക്കിംഗ് കപ്പാസിറ്റി (Icn): ഇൻസ്റ്റലേഷൻ പോയിൻ്റിൽ വരാനിരിക്കുന്ന ഷോർട്ട് സർക്യൂട്ട് കറൻ്റിനേക്കാൾ ഉയർന്നതായിരിക്കണം; 6kA സാധാരണ റെസിഡൻഷ്യൽ, ലൈറ്റ് കൊമേഴ്സ്യൽ ഫോൾട്ട് ലെവലുകൾ ഉൾക്കൊള്ളുന്നു.

3. ധ്രുവങ്ങൾ: കോംപാക്റ്റ് DIN-റെയിൽ മൗണ്ടിംഗ് ഉള്ള സിംഗിൾ-ഫേസ് ഫൈനൽ സർക്യൂട്ടുകൾക്ക് 1P + N.

4. ട്രിപ്പിംഗ് സ്വഭാവം: സാധാരണ ഗാർഹിക, വീട്ടുപകരണ ലോഡുകൾക്ക് സി-കർവ് (5-10× ഇൻ); സെൻസിറ്റീവ് ഇലക്ട്രോണിക്സിനുള്ള ബി-കർവ്; മോട്ടോർ ആരംഭിക്കുന്നതിനുള്ള ഡി-കർവ്.

5. സ്റ്റാൻഡേർഡുകളും സർട്ടിഫിക്കേഷനും: IEC/EN 61009-1 പാലിക്കലും CE അടയാളപ്പെടുത്തലും അന്തർദേശീയ പദ്ധതികളുടെ അടിസ്ഥാനമാണ്.

6. ആപ്ലിക്കേഷൻ: ഔട്ട്‌ഡോർ റെസെപ്റ്റാക്കിൾസ്, അപ്ലയൻസ് സർക്യൂട്ടുകൾ, ഗാരേജ്/ബേസ്‌മെൻ്റ് ലൈറ്റിംഗ് എന്നിവയ്ക്ക് പൊതുവായ ഇൻഡോർ സർക്യൂട്ടുകളേക്കാൾ ഉയർന്ന സെൻസിറ്റിവിറ്റി ആവശ്യമായി വന്നേക്കാം.

നന്നായി വ്യക്തമാക്കിയ RCBO എങ്ങനെയിരിക്കും

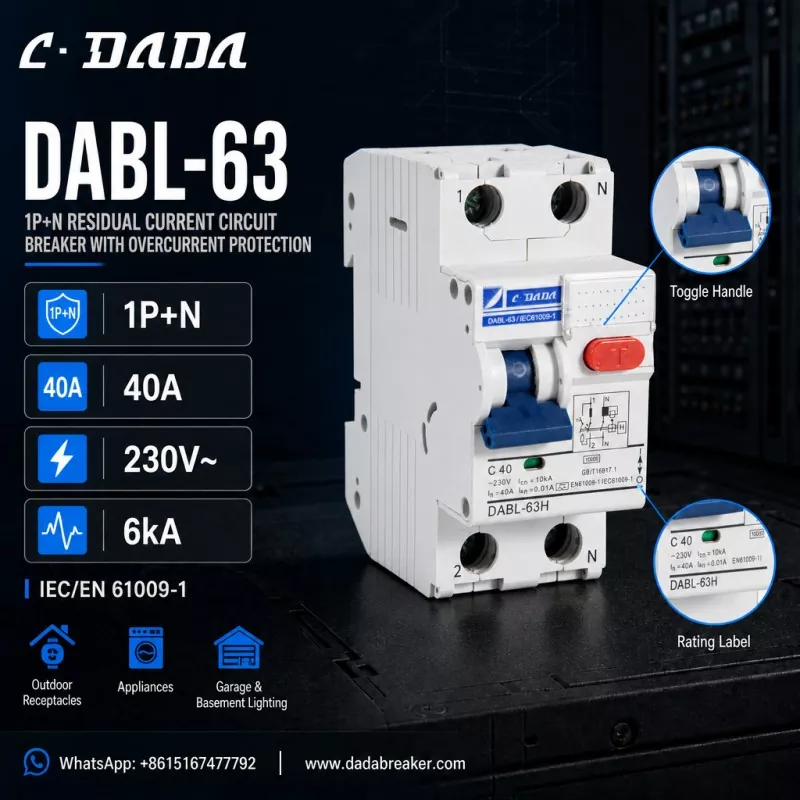

ഈ കോൺക്രീറ്റ് നിർമ്മിക്കുന്നതിന്, DABL-63 ൽ നിന്ന് പരിഗണിക്കുകC·DADA ഇലക്ട്രിക്, ഈ ക്ലാസ് ഉപകരണത്തിൽ എന്താണ് ശ്രദ്ധിക്കേണ്ടതെന്ന് വ്യക്തമാക്കുന്ന ഓവർ കറൻ്റ് പരിരക്ഷയുള്ള 1P+N ശേഷിക്കുന്ന കറൻ്റ് സർക്യൂട്ട് ബ്രേക്കർ:1P+N കോൺഫിഗറേഷൻ

● തത്സമയ പോൾ സ്വിച്ചുചെയ്‌ത് ന്യൂട്രൽ പിന്തുടരുന്നു, സ്റ്റാൻഡേർഡ് DIN-റെയിൽ ഡിസ്ട്രിബ്യൂഷൻ ബോർഡുകൾക്ക് ഒതുക്കമുള്ളത് 40A റേറ്റഡ് കറൻ്റ് (ഇൻ)

● സി-കർവ് ട്രിപ്പിംഗിനൊപ്പം (C40) 230V~ റേറ്റുചെയ്ത വോൾട്ടേജ്

● 6kA ബ്രേക്കിംഗ് കപ്പാസിറ്റി (Icn)

● IΔn = 0.01A (10mA) ഉയർന്ന സംവേദനക്ഷമത ശേഷിക്കുന്ന നിലവിലെ സംരക്ഷണം

● IEC/EN 61009-1 പാലിക്കൽ

● ആനുകാലിക പ്രവർത്തന പരിശോധനകൾക്കായുള്ള റെഡ് ടി ടെസ്റ്റ് ബട്ടൺ, 1/2/N എന്ന് അടയാളപ്പെടുത്തിയ ടെർമിനലുകൾ, റേറ്റിംഗ് ലേബൽ, ഹൗസിംഗിൽ അച്ചടിച്ച സർക്യൂട്ട് ഡയഗ്രം

● ഔട്ട്ഡോർ പാത്രങ്ങൾ, വീട്ടുപകരണങ്ങൾ, ഗാരേജ്, ബേസ്മെൻറ് ലൈറ്റിംഗ് എന്നിവയ്ക്കായി നിർമ്മിച്ചത്

ഈ സ്പെസിഫിക്കേഷൻ്റെ പിന്നിലെ യുക്തി

10mA ഹൈ-സെൻസിറ്റിവിറ്റി ലീക്കേജ് പരിരക്ഷയുള്ള 40A, 1P+N ഫ്രെയിം ഭൂരിഭാഗം റെസിഡൻഷ്യൽ ഫൈനൽ സർക്യൂട്ടുകളും ഉൾക്കൊള്ളുന്നു: 40A, സാധാരണ ഉപകരണങ്ങളുടെയും സോക്കറ്റ് സർക്യൂട്ടുകളുടെയും ലോഡുമായി പൊരുത്തപ്പെടുന്നു, 1P+N, തിരക്കേറിയ വിതരണ ബോർഡുകൾക്കായി ഉപകരണത്തെ ഒതുക്കമുള്ളതാക്കുന്നു, കൂടാതെ 10mA വ്യക്തിഗത സംവേദനക്ഷമത കൂടുതലായി ആവശ്യപ്പെടുന്ന ഇടങ്ങളിൽ വ്യക്തിഗത സംരക്ഷണം നൽകുന്നു. കുട്ടികളുടെ ചുറ്റും.

പതിവുചോദ്യങ്ങൾ

ചോദ്യം: എന്താണ് ഒരു RCBO?

A: ഒരു RCBO — ഓവർ കറൻ്റ് പ്രൊട്ടക്ഷനോടുകൂടിയ റെസിഡുവൽ കറൻ്റ് സർക്യൂട്ട് ബ്രേക്കർ — ഒരു റീസെറ്റ് ടേബിൾ ലോ-വോൾട്ടേജ് പ്രൊട്ടക്റ്റീവ് ഉപകരണമാണ്, അത് ഓവർലോഡ് സംരക്ഷണം, ഷോർട്ട് സർക്യൂട്ട് പരിരക്ഷണം, ഒരു യൂണിറ്റിൽ ശേഷിക്കുന്ന കറൻ്റ് (ലീക്കേജ്) സംരക്ഷണം എന്നിവ സംയോജിപ്പിക്കുന്നു, സാധാരണയായി ഫൈനൽ സർക്യൂട്ടുകൾക്ക് 63A വരെ.

ചോദ്യം: ഒരു RCBO-യും MCB-യും തമ്മിലുള്ള വ്യത്യാസം എന്താണ്?

A: ഒരു MCB ഓവർലോഡും ഷോർട്ട് സർക്യൂട്ട് പരിരക്ഷയും മാത്രം നൽകുന്നു. ഒരു RCBO മുകളിൽ ശേഷിക്കുന്ന കറൻ്റ് (ലീക്കേജ്) കണ്ടെത്തൽ ചേർക്കുന്നു, ചോർച്ച കറൻ്റ് IΔn കവിയുമ്പോൾ സർക്യൂട്ട് വിച്ഛേദിക്കുന്നു - ആളുകളെ സംരക്ഷിക്കുകയും വൈദ്യുത തീപിടുത്തം തടയുകയും ചെയ്യുന്നു.

ചോദ്യം: IΔn = 10mA എന്താണ് അർത്ഥമാക്കുന്നത്?

A: IΔn എന്നത് റേറ്റുചെയ്ത ശേഷിക്കുന്ന പ്രവർത്തന കറൻ്റാണ്. 10mA ഉയർന്ന സെൻസിറ്റിവിറ്റി റേറ്റിംഗ് ആണ്: ലീക്കേജ് കറൻ്റ് 10mA എത്തുമ്പോൾ ഉപകരണം ട്രിപ്പ് ചെയ്യുന്നു, ഇത് 30mA പൊതു-ഉദ്ദേശ്യ റേറ്റിംഗിനെക്കാൾ വേഗത്തിൽ വ്യക്തിഗത പരിരക്ഷ നൽകുന്നു.

ചോദ്യം: എന്താണ് DABL-63 RCBO?

A: DABL-63 എന്നത് C·DADA ഇലക്ട്രിക് - 40A, C-കർവ്, 230V~, 6kA ബ്രേക്കിംഗ് കപ്പാസിറ്റി, 10mA ഹൈ-സെൻസിറ്റിവിറ്റി ലീക്കേജ് പ്രൊട്ടക്ഷൻ എന്നിവയിൽ നിന്നുള്ള ഓവർ കറൻ്റ് പരിരക്ഷയുള്ള 1P+N ശേഷിക്കുന്ന കറൻ്റ് സർക്യൂട്ട് ബ്രേക്കറാണ്.
