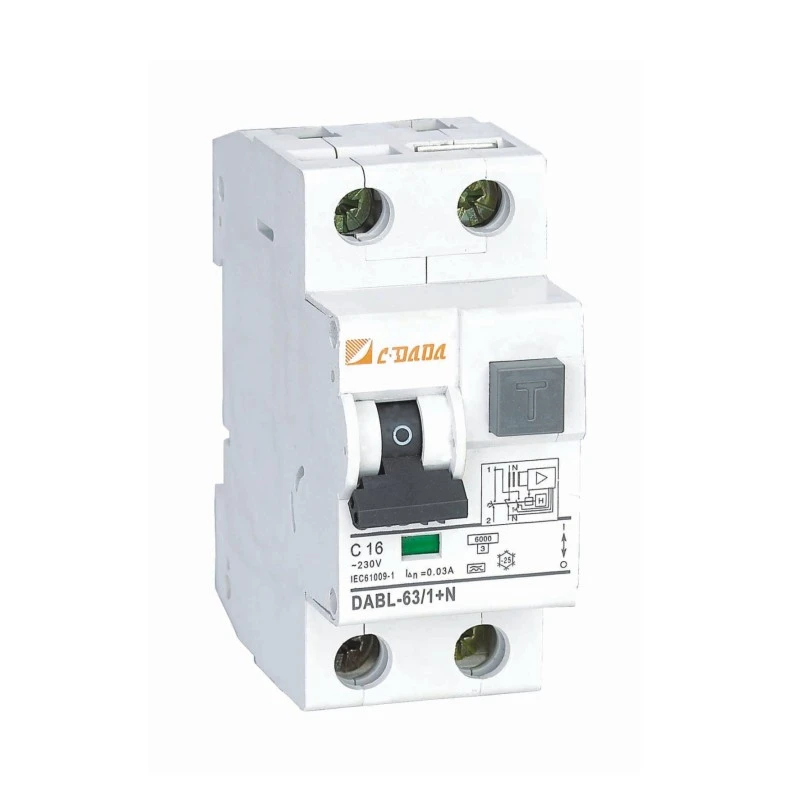

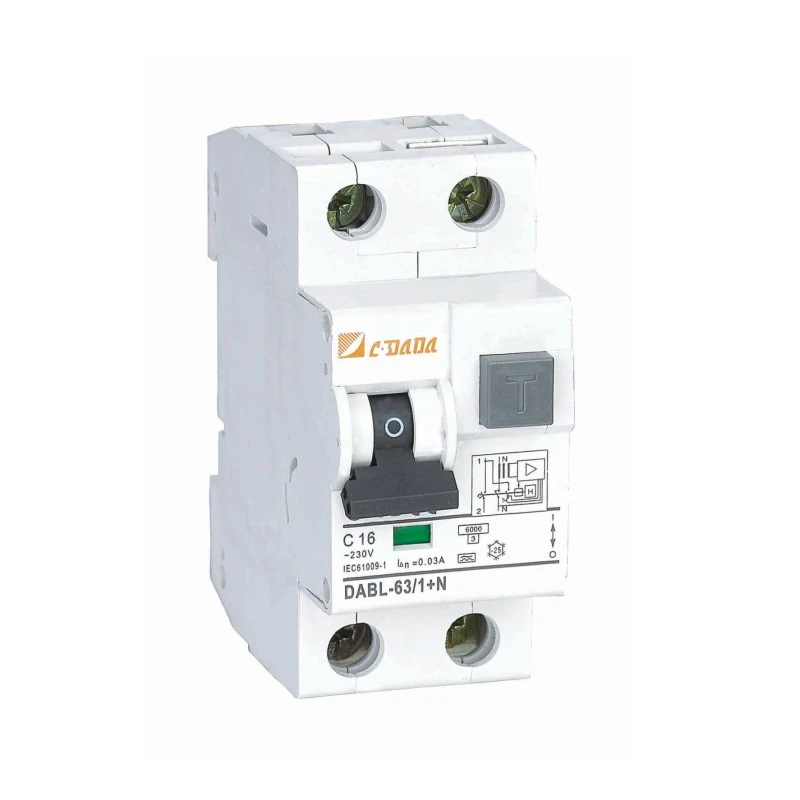

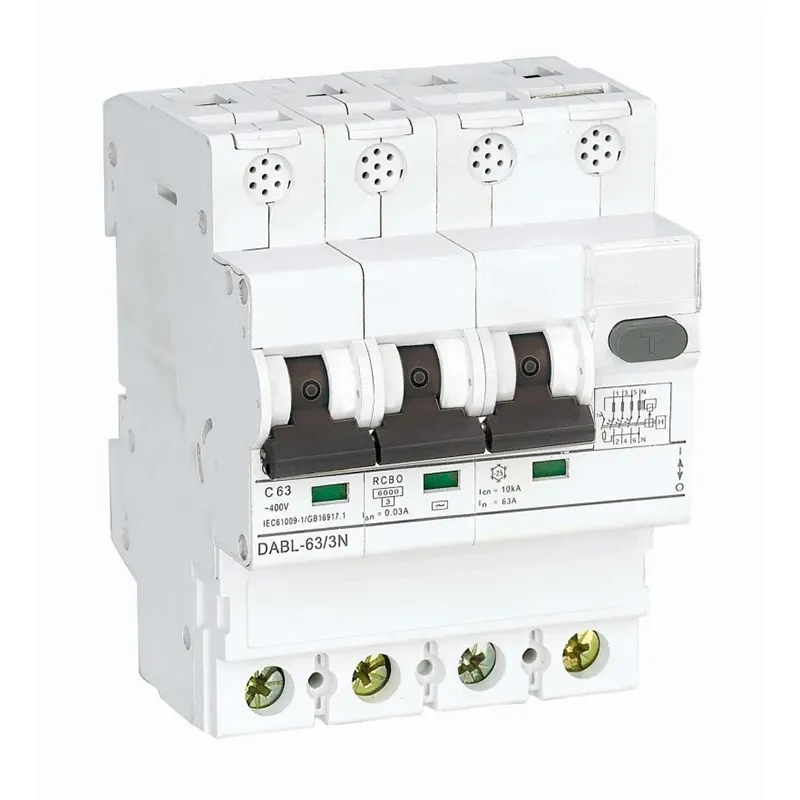

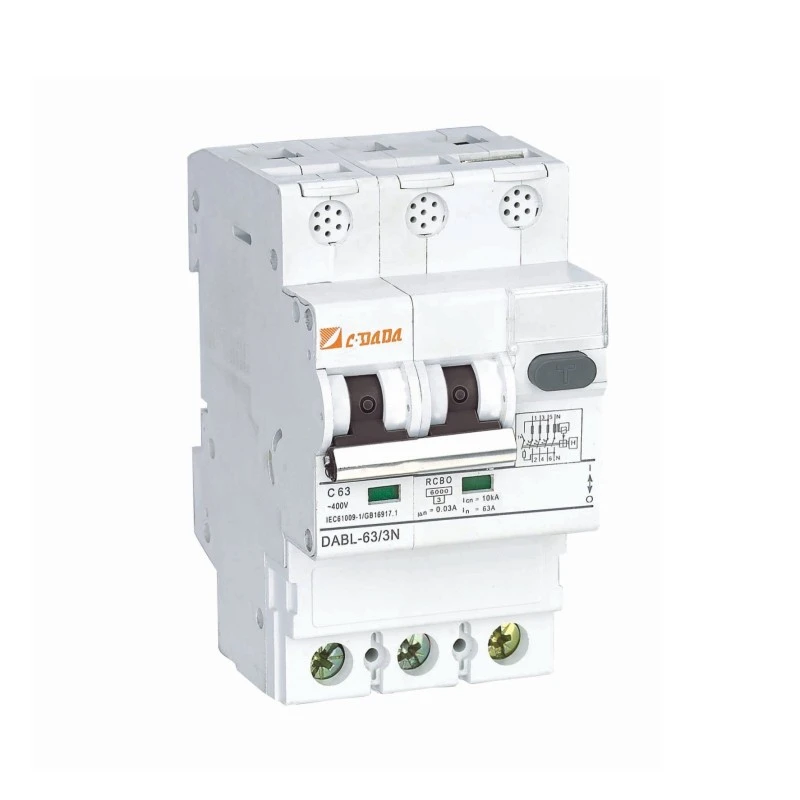

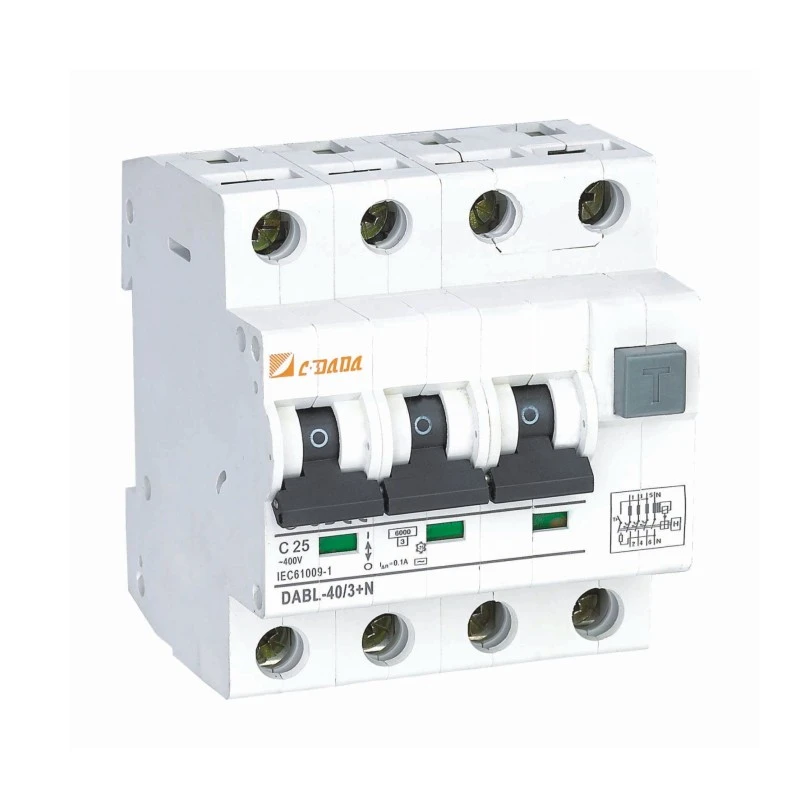

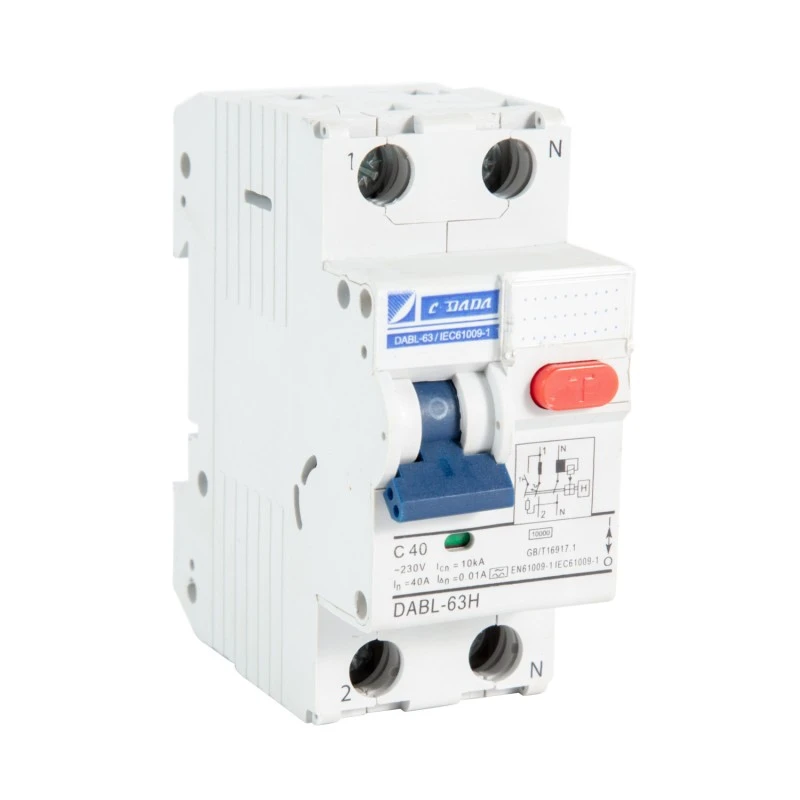

2P 4P ഇലക്ട്രോണിക് തരം RCBO

CDADA DABL-63 2P 4P ഇലക്ട്രോണിക് ടൈപ്പ് RCBO ഉപയോഗിച്ച് ആധുനിക ഇലക്ട്രിക്കൽ ഇൻസ്റ്റാളേഷനുകളിൽ പരമാവധി സുരക്ഷ ഉറപ്പാക്കുക - ഷാങ്ഹായ് DADA Electric CO., LTD എഞ്ചിനീയറിംഗ് ചെയ്ത ഓവർകറൻ്റ് പ്രൊട്ടക്ഷൻ ഉള്ള ഒതുക്കമുള്ള, ഇൻ്റലിജൻ്റ് റെസിഷ്യൽ കറൻ്റ് സർക്യൂട്ട് ബ്രേക്കർ. 2P (1+N), 4P (3+N) ആപ്ലിക്കേഷനുകൾക്കായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന ഈ ഇലക്ട്രോണിക് RCBO ഫോർ-ഇൻ-വൺ പരിരക്ഷ നൽകുന്നു:

വൈദ്യുതാഘാതം തടയൽ (30mA ശേഷിക്കുന്ന കറൻ്റ് കണ്ടെത്തൽ വഴി),

ഓവർലോഡ് സംരക്ഷണം,

ഷോർട്ട് സർക്യൂട്ട് തടസ്സം (6kA ബ്രേക്കിംഗ് കപ്പാസിറ്റി),

സർജ് സപ്രഷൻ (ഇൻ്റഗ്രേറ്റഡ് ഡി-ക്ലാസ് വേരിസ്റ്റർ).

ഔട്ട്‌ഡോർ സോക്കറ്റുകൾ, ഗാരേജ് ലൈറ്റിംഗ്, ബേസ്‌മെൻ്റ് സർക്യൂട്ടുകൾ, അപ്ലയൻസ് ഫീഡറുകൾ എന്നിവയ്ക്ക് അനുയോജ്യം, DABL-63 CE, CB, RoHS മാനദണ്ഡങ്ങൾ പാലിക്കുകയും അൾട്രാ സെൻസിറ്റീവ് തകരാർ കണ്ടെത്തുന്നതിനുള്ള ഇലക്ട്രോണിക് ഡിഫറൻഷ്യൽ മൊഡ്യൂൾ അവതരിപ്പിക്കുകയും ചെയ്യുന്നു. 2-മൊഡ്യൂൾ DIN വീതി, സ്വതന്ത്ര കോൺടാക്റ്റ് പൊസിഷൻ ഇൻഡിക്കേറ്റർ, കൂടാതെ –25°C മുതൽ +40°C വരെ ഓപ്പറേറ്റിംഗ് റേഞ്ച് എന്നിവ ഉപയോഗിച്ച്, വൈവിധ്യമാർന്ന കാലാവസ്ഥയിലും പാർപ്പിട/വാണിജ്യ ക്രമീകരണങ്ങളിലും വിശ്വാസ്യതയ്ക്കായി ഇത് നിർമ്മിച്ചിരിക്കുന്നു.

പ്രധാന സവിശേഷതകൾ

മോഡൽ: DABL-63 സീരീസ്

തരം: ഇലക്ട്രോണിക് ആർസിബിഒ (ഓവർകറൻ്റ് പരിരക്ഷയുള്ള ശേഷിക്കുന്ന കറൻ്റ് ബ്രേക്കർ)

ധ്രുവങ്ങൾ: 2P (1+N) അല്ലെങ്കിൽ 4P (3+N)

റേറ്റുചെയ്ത നിലവിലെ (ഇൻ): സാധാരണ 6–63A (DAB7-63 പ്ലാറ്റ്‌ഫോമിനെ അടിസ്ഥാനമാക്കി)

ശേഷിക്കുന്ന സംവേദനക്ഷമത (I△n): 30mA (വ്യക്തിഗത സംരക്ഷണത്തിനുള്ള സ്റ്റാൻഡേർഡ്)

ബ്രേക്കിംഗ് കപ്പാസിറ്റി: 6kA,10kA

സംരക്ഷണ പ്രവർത്തനങ്ങൾ:

ശേഷിക്കുന്ന കറൻ്റ് (ചോർച്ച)

ഓവർലോഡ് (തെർമൽ)

ഷോർട്ട് സർക്യൂട്ട് (വൈദ്യുതകാന്തിക)

സർജ് ഓവർ വോൾട്ടേജ് (ബിൽറ്റ്-ഇൻ ഡി-ക്ലാസ് വേരിസ്റ്റർ വഴി)

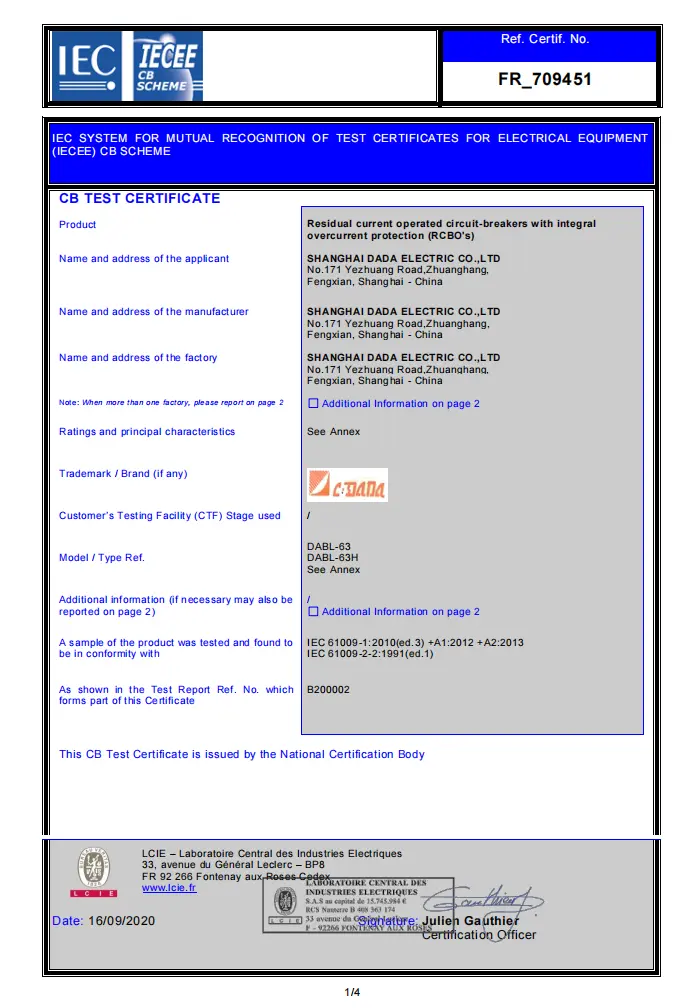

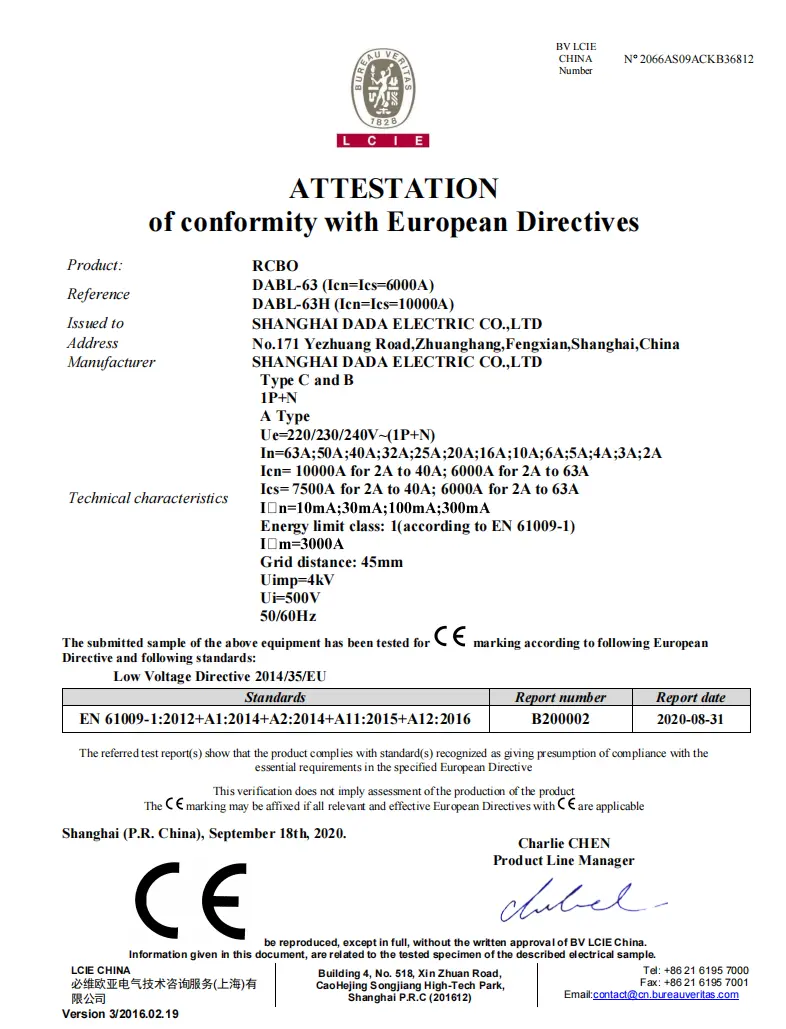

സർട്ടിഫിക്കേഷനുകൾ: CE, CB, RoHS

പ്രവർത്തന താപനില: –25°C മുതൽ +40°C വരെ

മൗണ്ടിംഗ്: 35mm DIN റെയിലിൽ 2-മൊഡ്യൂൾ വീതി

സാങ്കേതിക ഡാറ്റ ഷീറ്റ്

പ്രധാന സവിശേഷതകൾ:

★ ഇലക്ട്രോണിക് ഡിഫറൻഷ്യൽ മൊഡ്യൂൾ → ഉയർന്ന സംവേദനക്ഷമതയും വേഗത്തിലുള്ള പ്രതികരണവും

★ സ്വതന്ത്ര കോൺടാക്റ്റ് ഇൻഡിക്കേറ്റർ (ശരി ഓൺ/ഓഫ്/ട്രിപ്പ് സ്റ്റാറ്റസ് കാണിക്കുന്നു)

★ പ്രതിമാസ പ്രവർത്തന പരിശോധനയ്ക്കുള്ള "ടെസ്റ്റ്" ബട്ടൺ

★ നോച്ച് ടെർമിനൽ ക്ലാമ്പുകൾ → താഴ്ന്ന ചൂട്, ശക്തമായ പിടി

★ ക്രോസ്-ഫങ്ഷണൽ സ്ക്രൂകൾ (+/–) → എളുപ്പമുള്ള ഇൻസ്റ്റാളേഷൻ, ഡ്രോപ്പ് ചെയ്ത ഭാഗങ്ങളില്ല

★ സിൽവർ-ബെയറിംഗ് കോൺടാക്റ്റ് അലോയ് → ദീർഘായുസ്സ്, കുറഞ്ഞ പ്രതിരോധം

എന്തുകൊണ്ടാണ് CDADA ഇലക്ട്രോണിക് RCBO തിരഞ്ഞെടുക്കുന്നത്?

★ 2 മൊഡ്യൂളുകളിൽ ഓൾ-ഇൻ-വൺ പരിരക്ഷ

പ്രത്യേക MCB + RCCB + സർജ് പ്രൊട്ടക്ടർ മാറ്റിസ്ഥാപിക്കുന്നു-സ്ഥലം, ചെലവ്, വയറിംഗ് സങ്കീർണ്ണത എന്നിവ ലാഭിക്കുന്നു.

★ സർജ് സപ്രഷൻ ഉപയോഗിച്ച് മെച്ചപ്പെടുത്തിയ സുരക്ഷ

ഡിഫറൻഷ്യൽ പ്രൊട്ടക്ഷൻ, ഡി-ക്ലാസ് വാരിസ്റ്റർ, DAB7-63 സീരീസിൻ്റെ ഇൻ്റഗ്രേറ്റഡ് സർക്യൂട്ട് ബ്രേക്കർ എന്നിവയുടെ ഇലക്ട്രോണിക് മൊഡ്യൂളുള്ള സംയോജിത സർക്യൂട്ട് 4 തരത്തിലുള്ള സംരക്ഷണം ഉറപ്പാക്കുന്നു: ശേഷിക്കുന്ന കറൻ്റ് (ലീക്കേജ് കറൻ്റ്), ഷോർട്ട് സർക്യൂട്ട്; ഓവർലോഡ്, സർജ് ഓവർ വോൾട്ടേജ്.

★ യഥാർത്ഥ സ്റ്റാറ്റസ് ദൃശ്യപരത

സ്റ്റാൻഡേർഡ് ബ്രേക്കറുകളിൽ നിന്ന് വ്യത്യസ്തമായി, സ്വതന്ത്ര കോൺടാക്റ്റ് ഇൻഡിക്കേറ്റർ യഥാർത്ഥ കോൺടാക്റ്റ് അവസ്ഥ കാണിക്കുന്നു - ഹാൻഡിൽ സ്വമേധയാ ഓണാക്കിയാലും.

★ ഇൻസ്റ്റാളർ-ഫ്രണ്ട്ലി ഡിസൈൻ

● വിശാലമായ താപനില പരിധി → ചൂടാക്കാത്ത ഗാരേജുകൾക്കോ ​​ചൂടുള്ള ആർട്ടിക്കുകൾക്കോ ​​അനുയോജ്യമാണ്

● നോച്ച്ഡ് ടെർമിനലുകൾ → സുരക്ഷിതവും കുറഞ്ഞ പ്രതിരോധശേഷിയുള്ളതുമായ കണക്ഷനുകൾ

● ഡ്യുവൽ ഡ്രൈവ് സ്ക്രൂകൾ → ഫ്ലാറ്റ് അല്ലെങ്കിൽ ഫിലിപ്സ് ടൂളുകൾ ഉപയോഗിച്ച് പ്രവർത്തിക്കുന്നു

★ ആഗോള സർട്ടിഫൈഡ്

CE, CB, RoHS അംഗീകാരങ്ങൾ യൂറോപ്പിലും ഏഷ്യയിലും ആഫ്രിക്കയിലും അതിനപ്പുറവും കയറ്റുമതി പാനലുകൾക്ക് അനുയോജ്യമാണെന്ന് ഉറപ്പാക്കുന്നു.

★ ഉയർന്ന അപകടസാധ്യതയുള്ള മേഖലകൾക്ക് അനുയോജ്യമാണ്

ഔട്ട്‌ഡോർ ഔട്ട്‌ലെറ്റുകൾ, നനഞ്ഞ പ്രദേശങ്ങൾ, ഗാരേജുകൾ, ഷോക്ക്, തീ അപകടസാധ്യതകൾ കൂടുതലുള്ള ബേസ്‌മെൻ്റുകൾ എന്നിവയ്ക്കായി ശുപാർശ ചെയ്യുന്നു.

★ തെക്കേ അമേരിക്ക, യൂറോപ്പ്, ഏഷ്യ, ഓസ്‌ട്രേലിയ എന്നിവയ്‌ക്ക് പുറമെ റഷ്യയിലേക്കും യൂറോപ്യൻ രാജ്യത്തേക്കും നിരവധി വർഷത്തെ ഷിപ്പിംഗ് അനുഭവം ഉള്ളതിനാൽ, CDADA നിങ്ങൾ പരിരക്ഷിച്ചിരിക്കുന്നു!

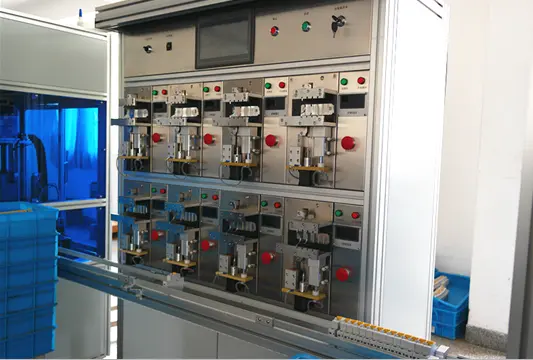

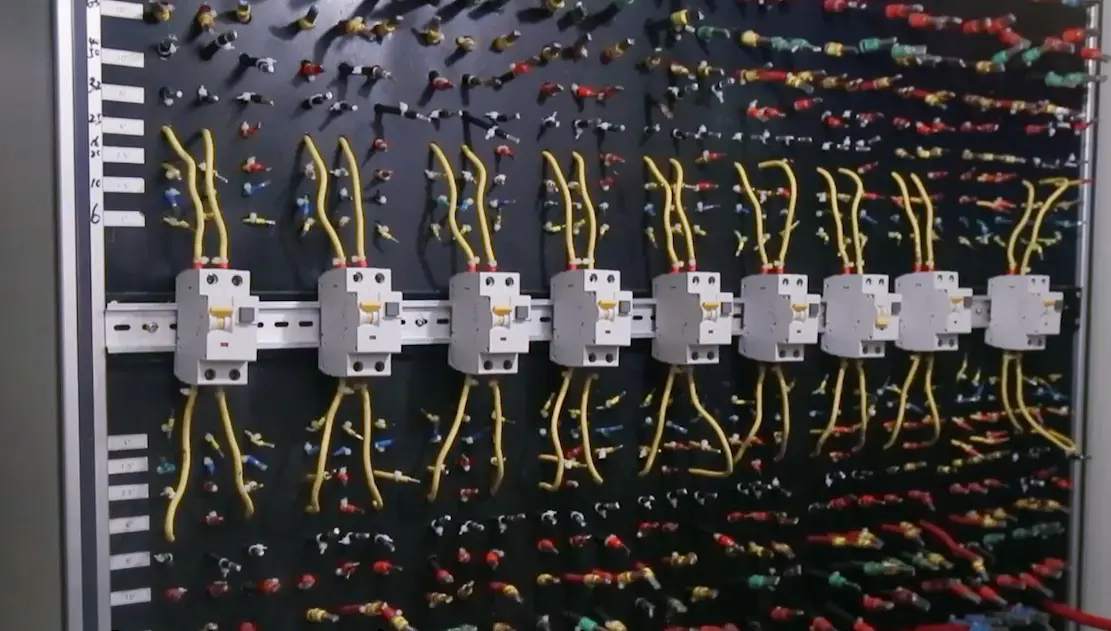

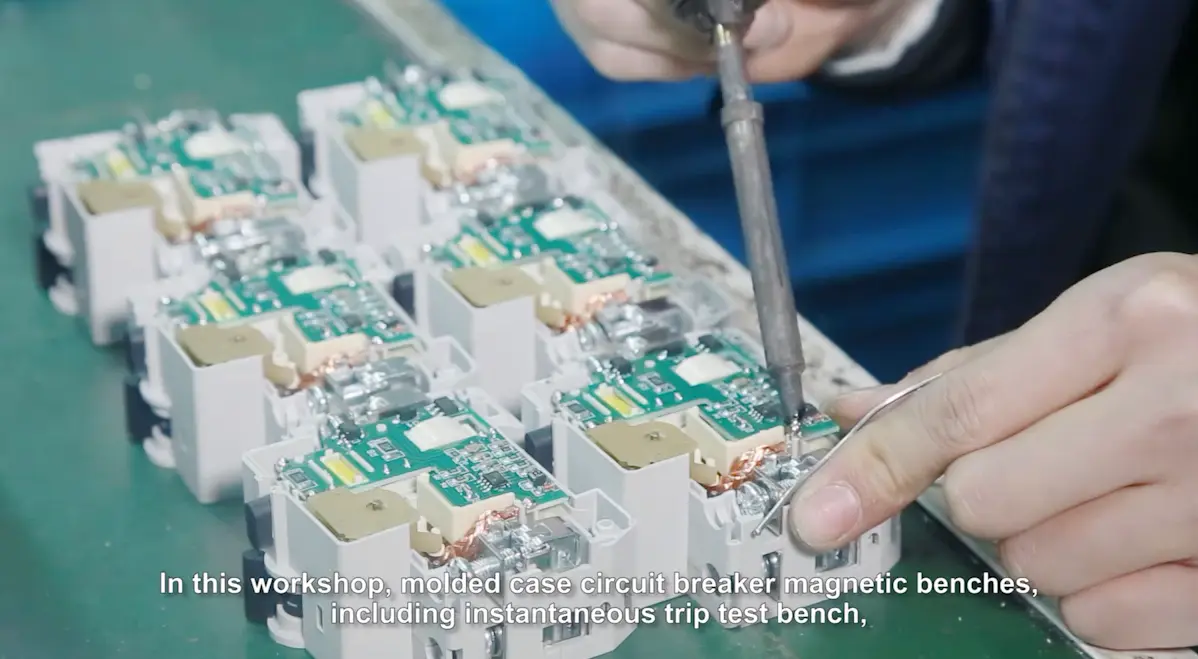

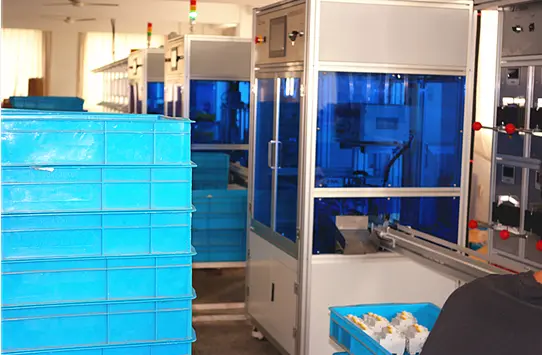

★ ഞങ്ങളുടെ സൗകര്യം ഉപേക്ഷിക്കുന്ന എല്ലാ ഉൽപ്പന്നങ്ങളും 100% പരിശോധിക്കുന്നത് ഞങ്ങളുടെ നയമായതിനാൽ, ഉൽപ്പന്നം ഞങ്ങളുടെ സൗകര്യം വിടുന്നതിന് മുമ്പ് അത് പ്രവർത്തനപരമായി 100% കൃത്യമാണെന്ന് ഞങ്ങൾക്ക് ഉറപ്പോടെ ഉറപ്പ് നൽകാൻ കഴിയും.

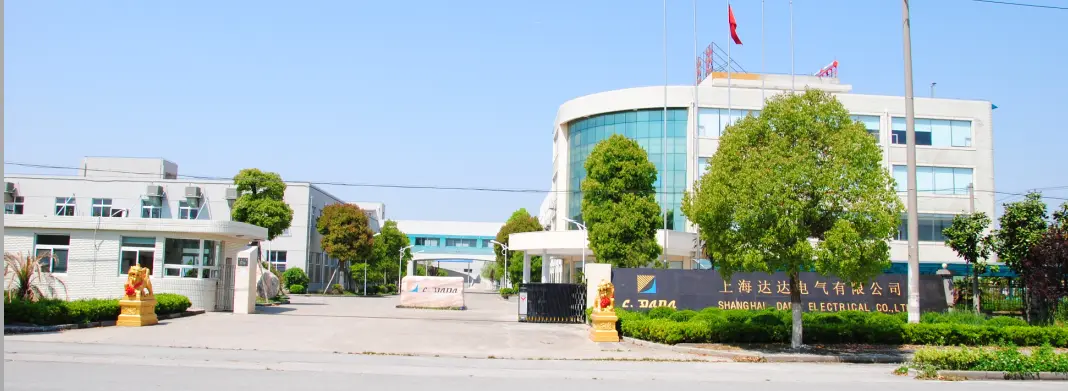

★ ഏത് സമയത്തും നിങ്ങൾ ഞങ്ങളെ സന്ദർശിക്കുന്നതിൽ ഞങ്ങൾക്ക് സന്തോഷമുണ്ട്! ഉൽപ്പാദന സമയത്തിലും പ്രോസസ്സ് ത്രൂപുട്ടിലും ഞങ്ങൾക്ക് പൂർണ്ണമായ നിയന്ത്രണം നേടാനാകുന്ന ഒരേയൊരു മാർഗ്ഗമാണിത്.

സാധാരണ ആപ്ലിക്കേഷനുകൾ

ഔട്ട്‌ഡോർ സോക്കറ്റുകൾ: പൂന്തോട്ട ഉപകരണങ്ങൾ, ഇവി ചാർജറുകൾ, ഹോളിഡേ ലൈറ്റുകൾ എന്നിവയ്ക്കായി

ഗാരേജും ബേസ്‌മെൻ്റ് ലൈറ്റിംഗും: നനഞ്ഞതും തണുത്തതുമായ അന്തരീക്ഷം

അപ്ലയൻസ് സർക്യൂട്ടുകൾ: വാഷിംഗ് മെഷീനുകൾ, ഡിഷ്വാഷറുകൾ, റഫ്രിജറേറ്ററുകൾ

വർക്ക്ഷോപ്പ് പവർ: ഉപകരണങ്ങളും ഈർപ്പവും ഒരുമിച്ച് നിലനിൽക്കുന്നിടത്ത്

റെസിഡൻഷ്യൽ സബ് പാനലുകൾ: ഒതുക്കമുള്ള, മൾട്ടി-പ്രൊട്ടക്ഷൻ സൊല്യൂഷൻ

പതിവ് ചോദ്യങ്ങൾ (FAQ)

Q1: ഒരു RCCB-യും RCBO-യും തമ്മിലുള്ള വ്യത്യാസം എന്താണ്?

A1: ഒരു RCCB ശേഷിക്കുന്ന (ലീക്കേജ്) കറൻ്റ് മാത്രമേ കണ്ടെത്തൂ - അത് ഓവർലോഡ് അല്ലെങ്കിൽ ഷോർട്ട് സർക്യൂട്ടിൽ നിന്ന് സംരക്ഷിക്കില്ല. ഒരു RCBO (DABL-63 പോലെയുള്ളത്) ഒരു ഉപകരണത്തിൽ RCCB + MCB സംയോജിപ്പിക്കുന്നു-ലീക്കേജ് + ഓവർലോഡ് + ഷോർട്ട് സർക്യൂട്ട് പരിരക്ഷ നൽകുന്നു.

Q2: ഈ RCBO ശരിക്കും കുതിച്ചുചാട്ടത്തിൽ നിന്ന് സംരക്ഷിക്കുന്നുണ്ടോ?

A2: അതെ! ക്ഷണികമായ ഓവർ വോൾട്ടേജുകളെ (ഉദാ. മിന്നലിൽ നിന്നോ സ്വിച്ചിംഗ് സർജുകളിൽ നിന്നോ) അടിച്ചമർത്തുന്ന ഒരു ബിൽറ്റ്-ഇൻ ഡി-ക്ലാസ് വാരിസ്റ്റർ ഇതിൽ ഉൾപ്പെടുന്നു - സ്റ്റാൻഡേർഡ് ആർസിബിഒകളിലെ അപൂർവ സവിശേഷത.

Q3: എന്തിനാണ് ഒരു ഇലക്‌ട്രോമാഗ്നെറ്റിക്ക് പകരം ഒരു ഇലക്ട്രോണിക് RCBO തിരഞ്ഞെടുക്കുന്നത്? A3:

● ഇലക്ട്രോണിക് RCBO-കൾ ഉയർന്ന സെൻസിറ്റിവിറ്റി, ചെറിയ വലിപ്പം എന്നിവ വാഗ്ദാനം ചെയ്യുന്നു, കൂടാതെ അധിക ഫംഗ്‌ഷനുകൾ (സർജ് പ്രൊട്ടക്ഷൻ പോലുള്ളവ) സംയോജിപ്പിക്കാനും കഴിയും.

● അവ പ്രവർത്തിക്കാൻ ലൈൻ വോൾട്ടേജ് ആവശ്യമാണ്-അതിനാൽ ന്യൂട്രൽ വിശ്വസനീയമല്ലെങ്കിൽ അനുയോജ്യമല്ല.

● വൈദ്യുതകാന്തിക തരങ്ങൾ 0V യിൽ പ്രവർത്തിക്കുന്നു, എന്നാൽ വലുതും മികച്ച ഫീച്ചറുകൾ ഇല്ലാത്തതുമാണ്.
→ സ്ഥിരതയുള്ള റെസിഡൻഷ്യൽ ഗ്രിഡുകൾക്ക്, DABL-63 പോലുള്ള ഇലക്ട്രോണിക് RCBO-കൾ അനുയോജ്യമാണ്.

Q4: വ്യക്തിഗത സംരക്ഷണത്തിന് 30mA മതിയോ?

A4: അതെ. റെസിഡൻഷ്യൽ സർക്യൂട്ടുകളിൽ ജീവൻ രക്ഷിക്കാനുള്ള ഷോക്ക് പരിരക്ഷയ്ക്കുള്ള അന്താരാഷ്ട്ര നിലവാരമുള്ള (IEC) പരിധിയാണ് 30mA.

Q5: ഇലക്ട്രോണിക് ആർസിബിഒയ്‌ക്കായി സിഡിഎഡിഎ തിരഞ്ഞെടുക്കുന്നത് എന്തുകൊണ്ട്?

A5: CDADA വേറിട്ടുനിൽക്കുന്നത് കാരണം:

● ട്രൂ 4-ഇൻ-1 സംരക്ഷണം (ചോർച്ച + ഓവർലോഡ് + ഷോർട്ട് സർക്യൂട്ട്)

● കോംപാക്റ്റ് 2-മൊഡ്യൂൾ ഡിസൈൻ പാനൽ സ്ഥലം ലാഭിക്കുന്നു

● സ്വതന്ത്ര കോൺടാക്റ്റ് സൂചകം കൃത്യമായ നില ഉറപ്പാക്കുന്നു

● ആഗോള സർട്ടിഫിക്കേഷനുകൾ (CE/CB/RoHS)

● OEM-തയ്യാർ: സ്ഥിരതയുള്ള നിലവാരം, ഇംഗ്ലീഷ് പിന്തുണ, ബൾക്ക് വിലനിർണ്ണയം
