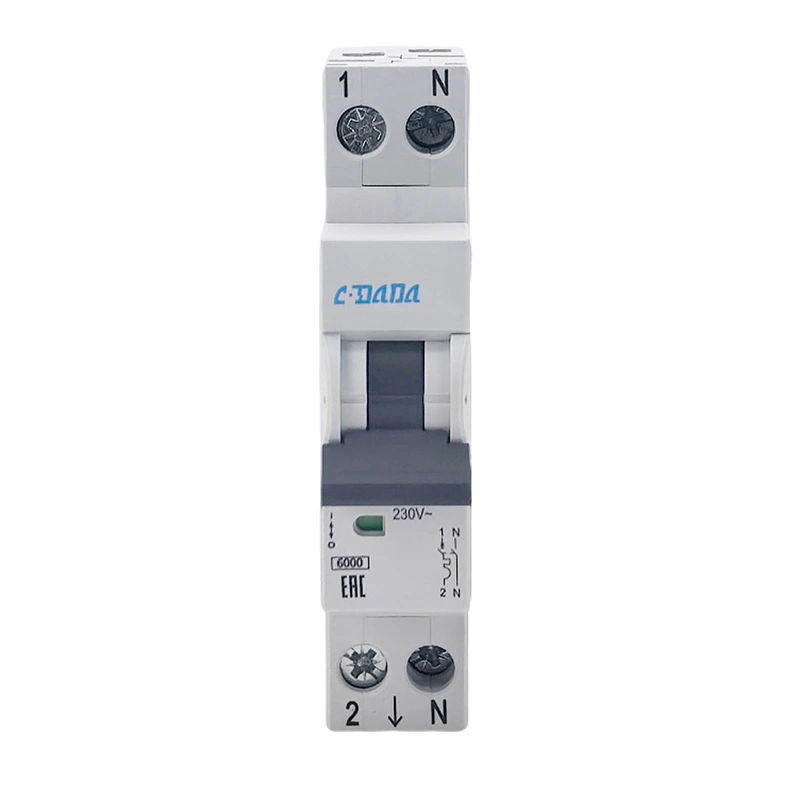

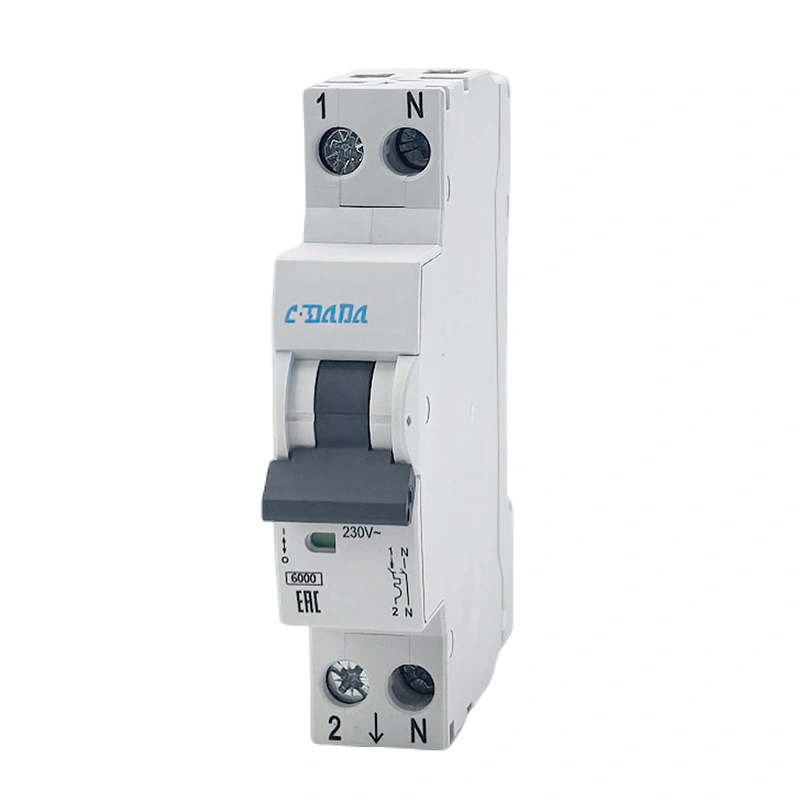

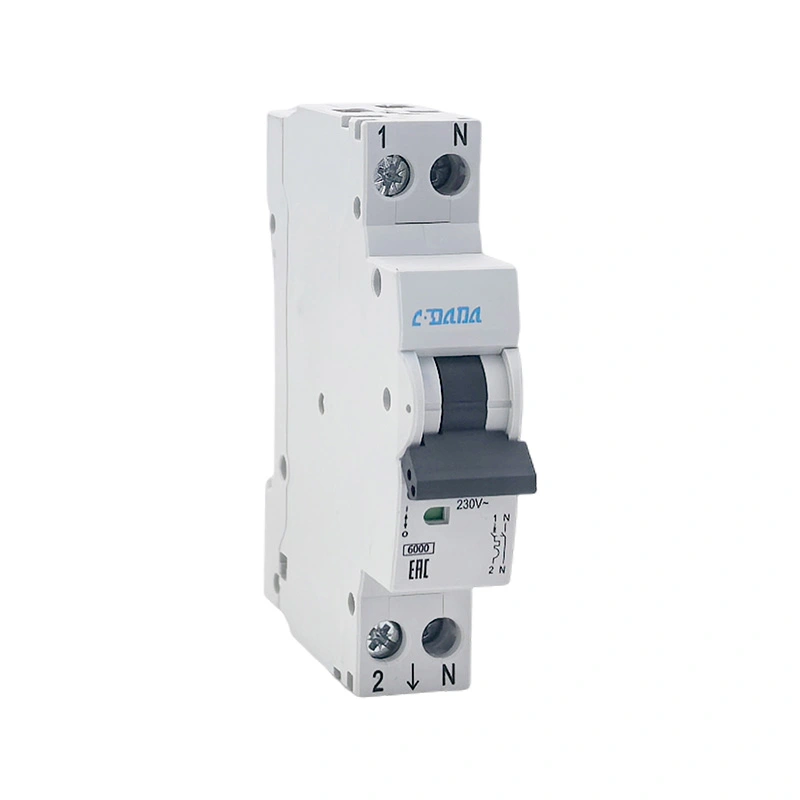

മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ DPN 6KA
Model:DAB7N
CDADA മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ DPN 6KA ബൾക്ക് സംഭരണത്തിന് അനുയോജ്യമാണ്, സുരക്ഷിതമായ ഗാർഹിക, വാണിജ്യ സർക്യൂട്ട് സംരക്ഷണത്തിനായി IEC60898-1 ന് അനുസൃതമായ ഉയർന്ന നിലവാരമുള്ള 1P+N മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ. ഇത് ഡ്യുവൽ ബ്രേക്ക്-പോയിൻ്റ് ഡിസൈനും സ്ഥിരതയുള്ള തെർമൽ-മാഗ്നെറ്റിക് ട്രിപ്പിംഗും ഉപയോഗിക്കുന്നു, DIN റെയിലിൽ ഇൻസ്റ്റാൾ ചെയ്യാൻ എളുപ്പവും പരിപാലിക്കാൻ ലളിതവുമാണ്. ഇത് വിശ്വസനീയമായ ഘടനയെ നീണ്ട സേവന ജീവിതവുമായി സംയോജിപ്പിക്കുന്നു, വിവിധ താഴ്ന്ന വോൾട്ടേജ് പവർ സിസ്റ്റങ്ങൾക്ക് സുരക്ഷിതമായ വൈദ്യുതി വിതരണം ഉറപ്പാക്കുന്നു.
CDADA DAB7N മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ DPN 6KA ഒരു പ്രൊഫഷണൽ 1P+N ഡ്യുവൽ ബ്രേക്ക് മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കറാണ്, 40 വർഷത്തിലധികം അനുഭവപരിചയമുള്ള വിശ്വസനീയമായ നിർമ്മാതാക്കളായ ഷാങ്ഹായ് DADA ഇലക്ട്രിക് സ്വതന്ത്രമായി വികസിപ്പിച്ചെടുത്തു. 6kA ഉയർന്ന ബ്രേക്കിംഗ് കപ്പാസിറ്റി, സിൻക്രണസ് ഓപ്പറേഷൻ, എൻ-പോൾ "ആദ്യം ഉണ്ടാക്കുക, പിന്നീട് തകർക്കുക" ഡിസൈൻ എന്നിവ ഉപയോഗിച്ച്, ഇത് ആർക്ക് കെടുത്തുന്ന പ്രകടനം കാര്യക്ഷമമായി മെച്ചപ്പെടുത്തുകയും സർക്യൂട്ടുകളും ഉപകരണങ്ങളും സുരക്ഷിതമായി സംരക്ഷിക്കുകയും ചെയ്യുന്നു. ഡിസ്ട്രിബ്യൂഷൻ ബോക്സുകൾ, ഹോം ഡെക്കറേഷൻ, കൊമേഴ്സ്യൽ പവർ, ലൈറ്റിംഗ് സർക്യൂട്ടുകൾ എന്നിവയിൽ വ്യാപകമായി ഉപയോഗിക്കുന്നു, ഇത് ആഗോള വാങ്ങുന്നവർക്കും വിതരണക്കാർക്കും ഒഇഎം ഉപഭോക്താക്കൾക്കും ആദ്യ ചോയിസാണ്.
MCB DPN 6KA യുടെ പ്രയോജനങ്ങൾ എന്തൊക്കെയാണ്?
★ 1P+N DPN ഘടന, ഇരട്ട ബ്രേക്ക് പോയിൻ്റുകൾ, സുരക്ഷിതവും കൂടുതൽ വിശ്വസനീയവും
★ N പോൾ ആദ്യം നിർമ്മിക്കുകയും പിന്നീട് തകർക്കുകയും ചെയ്യുന്നു, ആർക്ക് ബ്രേക്കിംഗ് ശേഷി വർദ്ധിപ്പിക്കുന്നു
★ 6kA യഥാർത്ഥ ബ്രേക്കിംഗ് ശേഷി, ശക്തമായ ഷോർട്ട് സർക്യൂട്ട് സംരക്ഷണം
★ കോംപാക്റ്റ് 17.8mm വീതി, കാബിനറ്റ് സ്ഥലം ലാഭിക്കുന്നു
★ വ്യത്യസ്ത ലോഡുകൾക്ക് B/C ട്രിപ്പിംഗ് കർവുകൾ ലഭ്യമാണ്
★ IP20 പ്രൊട്ടക്ഷൻ ഗ്രേഡ്, സ്പർശിക്കാൻ സുരക്ഷിതം
★ വൈഡ് വയറിംഗ് ശ്രേണി: 1–25mm² ഫ്ലെക്സിബിൾ കേബിൾ
★ DIN റെയിൽ മൗണ്ടിംഗ്, വേഗതയേറിയതും സ്ഥിരതയുള്ളതുമായ ഇൻസ്റ്റാളേഷൻ
★ ഉയർന്നതും താഴ്ന്നതുമായ താപനില പ്രതിരോധം: -25℃~+50℃
★ 20,000 തവണ വരെ നീണ്ട മെക്കാനിക്കൽ ജീവിതം
അപേക്ഷകൾ
CDADA മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ DPN 6KA വ്യാപകമായി ഉപയോഗിക്കുന്നത്:
★ വാസയോഗ്യമായ കെട്ടിടങ്ങൾ, അപ്പാർട്ടുമെൻ്റുകൾ, വില്ലകൾ, വീടിൻ്റെ അലങ്കാരം
★ ഓഫീസുകൾ, കടകൾ, ഹോട്ടലുകൾ, സ്കൂളുകൾ, ആശുപത്രികൾ
★ ലൈറ്റിംഗ് സർക്യൂട്ടുകൾ, പവർ സോക്കറ്റുകൾ, ചെറിയ പവർ ഉപകരണങ്ങൾ
★ വീട്ടുപകരണങ്ങൾ: വാട്ടർ ഹീറ്ററുകൾ, എയർ കണ്ടീഷണറുകൾ, ഇലക്ട്രിക് ഹീറ്ററുകൾ
★ പഴയ സർക്യൂട്ട് പുനർനിർമ്മാണവും വിതരണ ബോക്സ് നവീകരണവും
★ വാണിജ്യ, സിവിൽ ലോ വോൾട്ടേജ് വൈദ്യുതി വിതരണ സംവിധാനങ്ങൾ
സാങ്കേതിക പാരാമീറ്ററുകൾ പട്ടിക
| ഇനം | സ്പെസിഫിക്കേഷൻ |
| മോഡൽ | DAB7N-40 |
| ഉൽപ്പന്നത്തിൻ്റെ പേര് | MCB DPN 6KA |
| സ്റ്റാൻഡേർഡ് | IEC60898-1 |
| ധ്രുവങ്ങൾ | 1P+N (2P) |
| ബ്രേക്കിംഗ് കപ്പാസിറ്റി | 6kA |
| റേറ്റുചെയ്ത കറൻ്റ് | 6A,16A,20A,25A,32A,40A |
| റേറ്റുചെയ്ത വോൾട്ടേജ് | എസി 220/230/240V |
| ആവൃത്തി | 50/60Hz |
| ട്രിപ്പിംഗ് കർവ് | ബി / സി |
| ഇൻസുലേഷൻ വോൾട്ടേജ് | 500V |
| ഇംപൾസ് വോൾട്ടേജ് | 4കെ.വി |
| സംരക്ഷണ ബിരുദം | IP20 |
| മെക്കാനിക്കൽ ജീവിതം | 20,000 തവണ |
| ഇലക്ട്രിക്കൽ ലൈഫ് | 6,000 തവണ |
| ടെർമിനൽ ടോർക്ക് | 1.5N·m |
| വയറിംഗ് ശേഷി | 1-25mm² |
| പ്രവർത്തന താപനില | -25℃ ~ +50℃ |
| അളവുകൾ | 82.5×73.2×17.8mm |
രൂപരേഖ അളവുകൾ
★ നീളം: 82.5mm
★ ഉയരം: 73.2 മി.മീ
★ വീതി: 17.8mm (സാധാരണ 1-മൊഡ്യൂൾ വീതി)
★ മൗണ്ടിംഗ്: 35mm DIN റെയിൽ
★ വയറിംഗ്: 1–25mm² ഫ്ലെക്സിബിൾ/കർക്കശമായ കേബിളിന് അനുയോജ്യമാണ്
★ ബസ്ബാറിൻ്റെ കനം: 0.8-2mm
സ്റ്റാൻഡേർഡ് ടെസ്റ്റിംഗ് ഇനങ്ങൾ
★ 1.13 നോൺ-ട്രിപ്പിംഗ് ടെസ്റ്റിൽ (≥1 മണിക്കൂർ)
★ 1.45 ട്രിപ്പിംഗ് ടെസ്റ്റിൽ (<1 മണിക്കൂർ)
★ 2.55 ഓവർലോഡ് ആക്ഷൻ ടെസ്റ്റിൽ
★ കാന്തിക തൽക്ഷണ ട്രിപ്പിംഗ് ടെസ്റ്റ് (B/C കർവിന് 3In/5In)
★ വൈദ്യുത പ്രതിരോധ വോൾട്ടേജ് ടെസ്റ്റ്
★ താപനില വർദ്ധനവ് പരിശോധന
★ ഷോർട്ട് സർക്യൂട്ട് ബ്രേക്കിംഗ് കപ്പാസിറ്റി ടെസ്റ്റ് (6kA)
★ മെക്കാനിക്കൽ & ഇലക്ട്രിക്കൽ ലൈഫ് ടെസ്റ്റ്
★ ഉയർന്നതും താഴ്ന്നതുമായ താപനില പ്രവർത്തന പരിശോധന

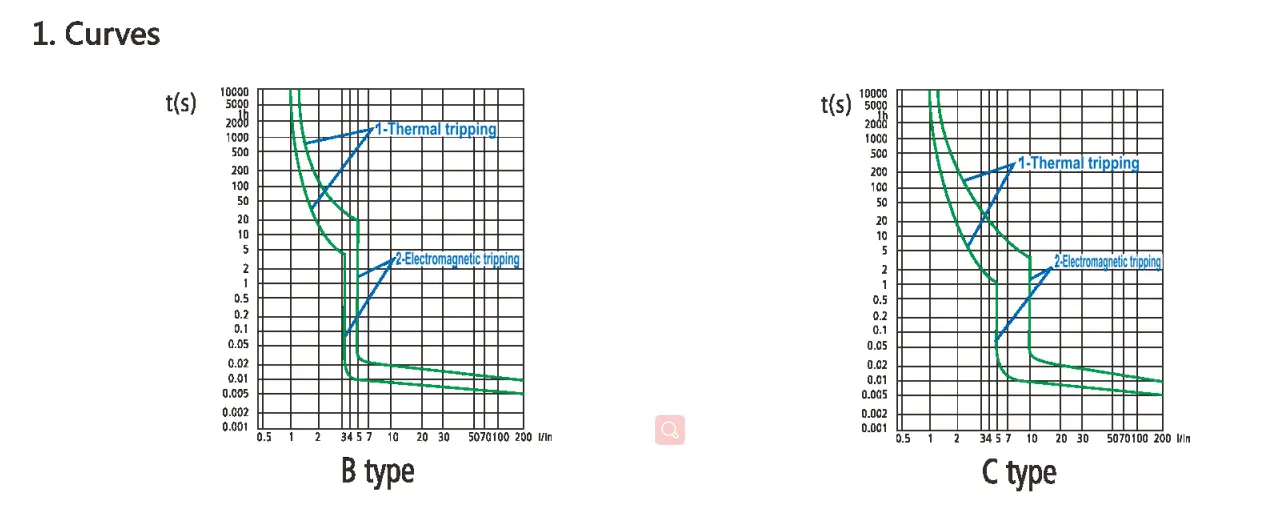

ട്രിപ്പിംഗ് സ്വഭാവ കർവുകൾ
IEC 60898-1
കാന്തിക പ്രകാശനം
ഒരു സർക്യൂട്ട് ഷോർട്ട് സർക്യൂട്ട് സംഭവിക്കുമ്പോൾ, ഇരുമ്പ് കോർ ഉള്ള ഒരു കാന്തം വഴി തൽക്ഷണ ട്രിപ്പിംഗ് കൈവരിക്കുന്നു. IEC60898 സ്റ്റാൻഡേർഡ് അനുസരിച്ച്, ഈ ഉൽപ്പന്നത്തെ മൂന്ന് തരങ്ങളായി തിരിക്കാം: ബി, സി, ഡി.
|
|
നിലവിലെ ടെസ്റ്റ് | ട്രിപ്പിംഗ് സമയം | അപേക്ഷകൾ |
| ബി കർവ് | 3ln 5ln |
0.1 |
ടൈപ്പ് ബി സജീവ ലോഡുകൾക്ക് മാത്രമേ ബാധകമാകൂ: -ഇലക്ട്രിക് ഹീറ്റർ-വാട്ടർ ഹീറ്റർ-ഇലക്ട്രിക് ഫർമസ് |
| സി കർവ് | 5 ൽ 10 ലി |
0.1 |
സാധാരണ ലോഡുകൾക്ക് ടൈപ്പ് സി അനുയോജ്യമാണ്: -ലാമ്പ് -പവർ സോക്കറ്റ് -ചെറിയ പവർ മോട്ടോർ |
തെർമൽ റിലീസ്
●സർക്യൂട്ടിൽ ഓവർലോഡ് സംഭവിച്ചാൽ, സർക്യൂട്ട് ബ്രേക്കറിൻ്റെ ബൈമെറ്റാലിക് സ്ട്രിപ്പ് ചൂട് കാരണം വളയുകയും കോൺടാക്റ്റുകൾ വിച്ഛേദിക്കുകയും തെർമൽ ട്രിപ്പിംഗിന് കാരണമാവുകയും ചെയ്യും;
●ഐഇസി സ്റ്റാൻഡേർഡ് വ്യത്യസ്ത ഓവർലോഡ് കറൻ്റുകളുടെ ട്രിപ്പിംഗ് സമയ പരിധി നിർവ്വചിക്കുന്നു;
●റഫറൻസ് ടെസ്റ്റ് പരിസ്ഥിതി താപനില 30 °C ആണ്.
| നിലവിലെ ടെസ്റ്റ് | ട്രിപ്പിംഗ് സമയം |
| 1.13ലി | t z 1h (≦ 63A-ൽ) |
| 1.45ലി | t<1h(≦ 63A-ൽ) |
| 2.55ലി | 1സെ<1h<60സെ(ഇൻ≤32A)1സെ |

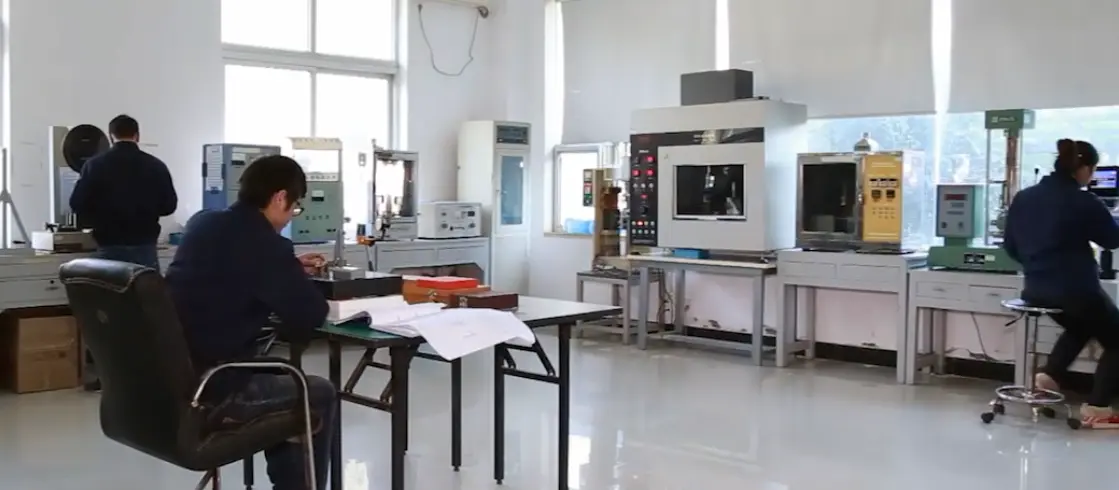

ഗുണനിലവാര നിയന്ത്രണ പ്രക്രിയ
1. അസംസ്കൃത വസ്തുക്കൾ ഇൻകമിംഗ് പരിശോധനയും സർട്ടിഫിക്കേഷൻ പരിശോധനയും
2. ഓട്ടോമാറ്റിക് ഇഞ്ചക്ഷൻ മോൾഡിംഗ് & പ്രിസിഷൻ മെറ്റൽ സ്റ്റാമ്പിംഗ്
3. സെമി-ഫിനിഷ്ഡ് ഉൽപ്പന്ന അസംബ്ലി & കാലിബ്രേഷൻ
4. 100% പൂർണ്ണമായ ട്രിപ്പിംഗ് സ്വഭാവ പരിശോധന
5. വോൾട്ടേജ് & ഇൻസുലേഷൻ പ്രകടന പരിശോധനയെ നേരിടുക
6. ഉയർന്നതും താഴ്ന്നതുമായ താപനില ഏജിംഗ് ടെസ്റ്റ്
7. രൂപഭാവം, അളവ്, ലോഗോ പരിശോധന
8. അന്തിമ പാക്കേജിംഗും ഷിപ്പിംഗ് പരിശോധനയും
പാക്കേജിംഗും ഷിപ്പിംഗും
★ ഷോക്ക് പ്രൂഫ് ലൈനിംഗ് ഉള്ള സ്റ്റാൻഡേർഡ് എക്സ്പോർട്ട് കാർട്ടൺ
★ സ്ക്രാച്ച് ഒഴിവാക്കാൻ ഗ്രൂപ്പ് ബോക്സ് പാക്കേജുചെയ്തു
★ ലേബൽ മായ്ക്കുക: മോഡൽ, കറൻ്റ്, പോൾസ്, അളവ്, സർട്ടിഫിക്കേഷൻ
★ കടൽ, വായു, കര ഗതാഗതത്തിന് അനുയോജ്യം
★ ഒഇഎം പാക്കേജിംഗ്, ഇഷ്ടാനുസൃത ലോഗോ, ലേബൽ എന്നിവ പിന്തുണയ്ക്കുക
ഉപഭോക്തൃ വിജയ കേസുകൾ
CDADA MCB DPN 6KA 50-ലധികം രാജ്യങ്ങളിലേക്കും പ്രദേശങ്ങളിലേക്കും കയറ്റുമതി ചെയ്തു:
★ യൂറോപ്യൻ, ഏഷ്യൻ വിതരണക്കാർക്ക് ദീർഘകാല ബൾക്ക് വിതരണം
★ മിഡിൽ ഈസ്റ്റിലും ആഫ്രിക്കയിലും ഗാർഹിക സർക്യൂട്ട് നവീകരണ പദ്ധതികൾ
★ അറിയപ്പെടുന്ന അന്താരാഷ്ട്ര ഇലക്ട്രിക്കൽ ബ്രാൻഡുകളുമായുള്ള OEM സഹകരണം
★ റിയൽ എസ്റ്റേറ്റ് ഡെവലപ്പർമാർക്ക് പിന്തുണ നൽകുന്ന വൈദ്യുതി വിതരണം
★ ഇലക്ട്രിക്കൽ കോൺട്രാക്ടർമാരിൽ നിന്നും സിസ്റ്റം ഇൻ്റഗ്രേറ്റർമാരിൽ നിന്നും സ്ഥിരമായ ഓർഡറുകൾ
എന്തുകൊണ്ടാണ് DADA ഇലക്ട്രിക് തിരഞ്ഞെടുക്കുന്നത്?
★ സർക്യൂട്ട് ബ്രേക്കർ R&D, പ്രൊഡക്ഷൻ എന്നിവയിൽ 40+ വർഷത്തെ പ്രൊഫഷണൽ അനുഭവം
★ 90% പ്രധാന ഘടകങ്ങൾ ഇൻ-ഹൗസ് നിർമ്മിക്കുന്നു, സ്ഥിരതയുള്ള ഗുണനിലവാര നിയന്ത്രണം
★ ISO9001 സർട്ടിഫൈഡ്, അന്താരാഷ്ട്ര മാനദണ്ഡങ്ങൾ പൂർണ്ണമായി പാലിക്കൽ
★ സമ്പൂർണ്ണ സർട്ടിഫിക്കേഷനുകൾ: CE, CB, CCC മുതലായവ.
★ വലിയ ഉൽപ്പാദന ശേഷി, ബൾക്ക് ഓർഡറുകൾക്ക് വേഗത്തിലുള്ള ഡെലിവറി
★ പ്രൊഫഷണൽ സാങ്കേതിക പിന്തുണയും വിൽപ്പനാനന്തര സേവനവും
★ വിപണി ആവശ്യങ്ങൾ നിറവേറ്റുന്നതിനായി OEM & ODM കസ്റ്റമൈസേഷൻ സ്വീകരിക്കുക
★ ആഗോള ലോജിസ്റ്റിക് സിസ്റ്റം, സുരക്ഷിതവും കൃത്യസമയത്തുള്ള ഡെലിവറി
