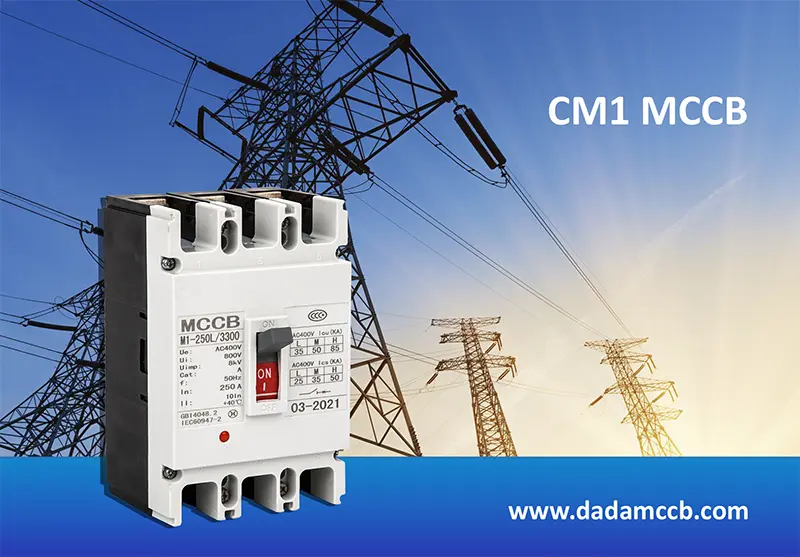

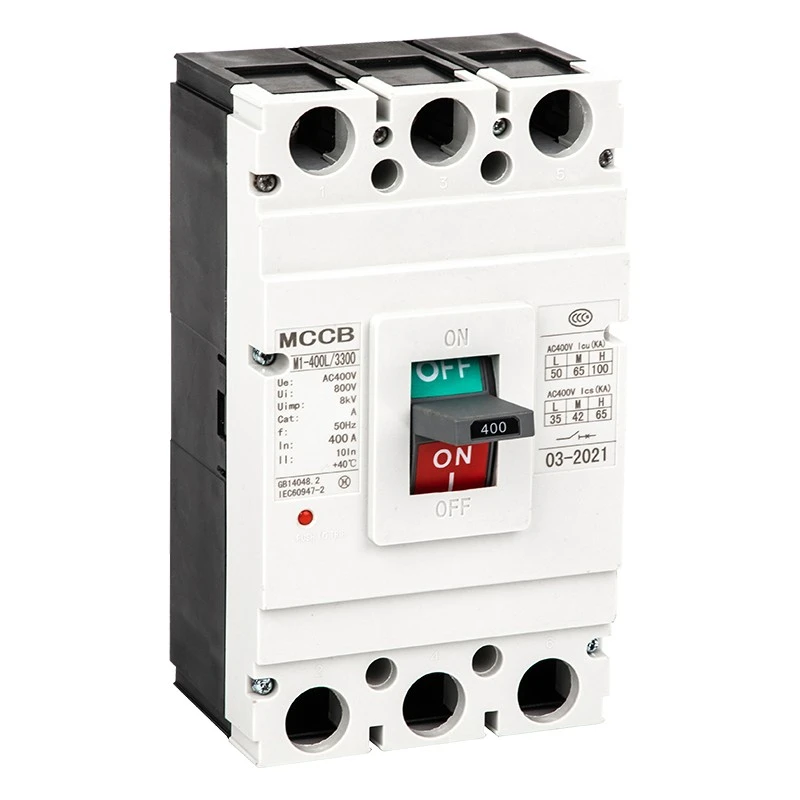

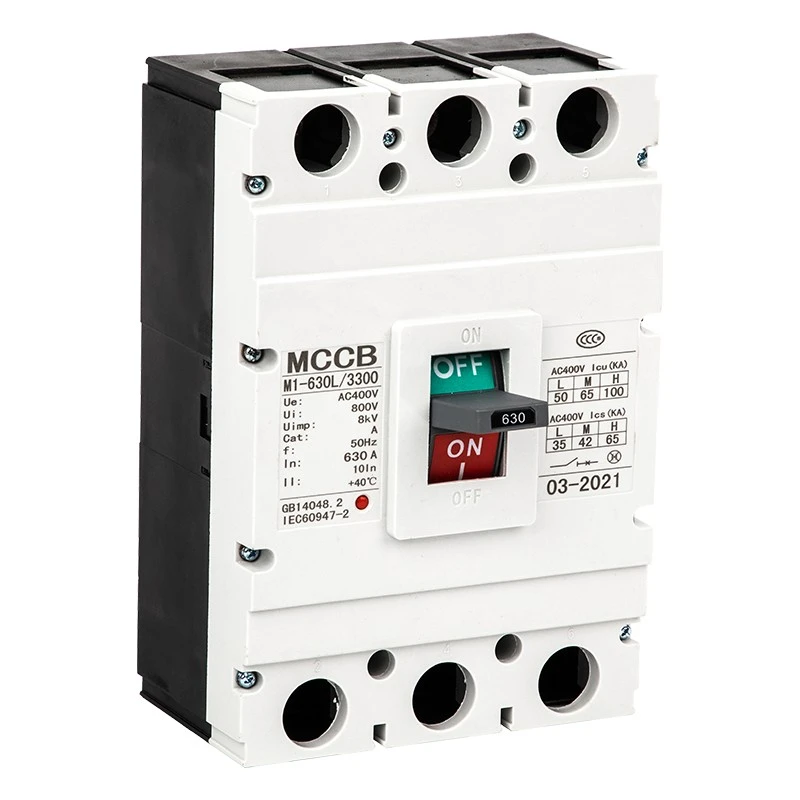

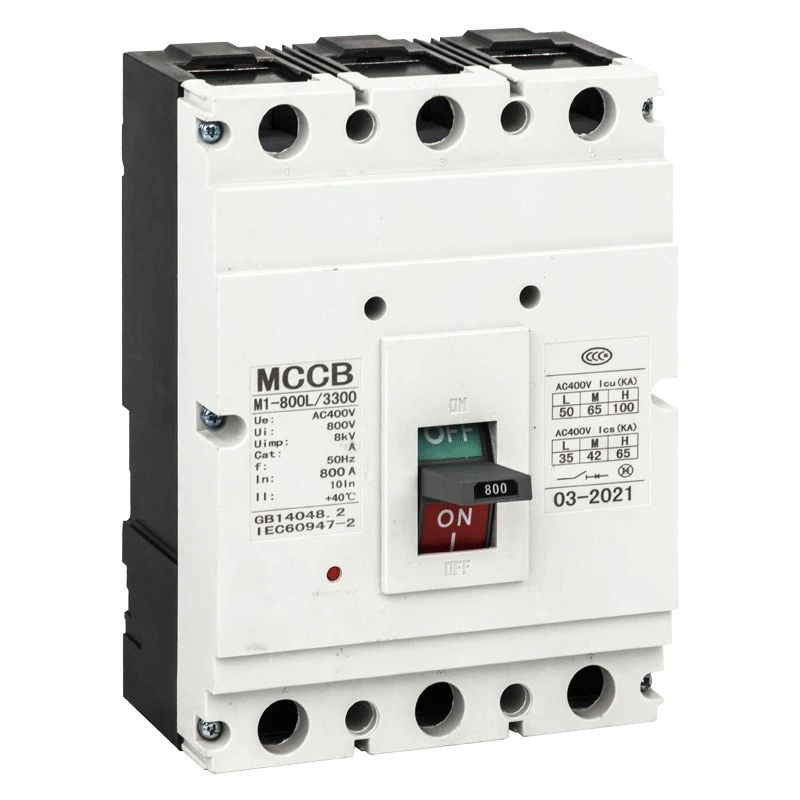

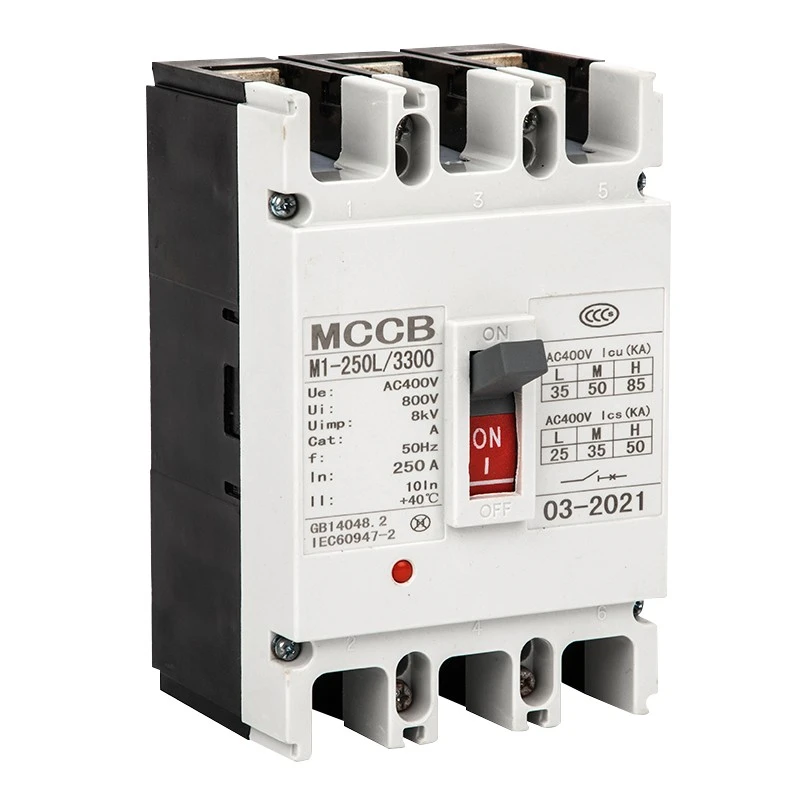

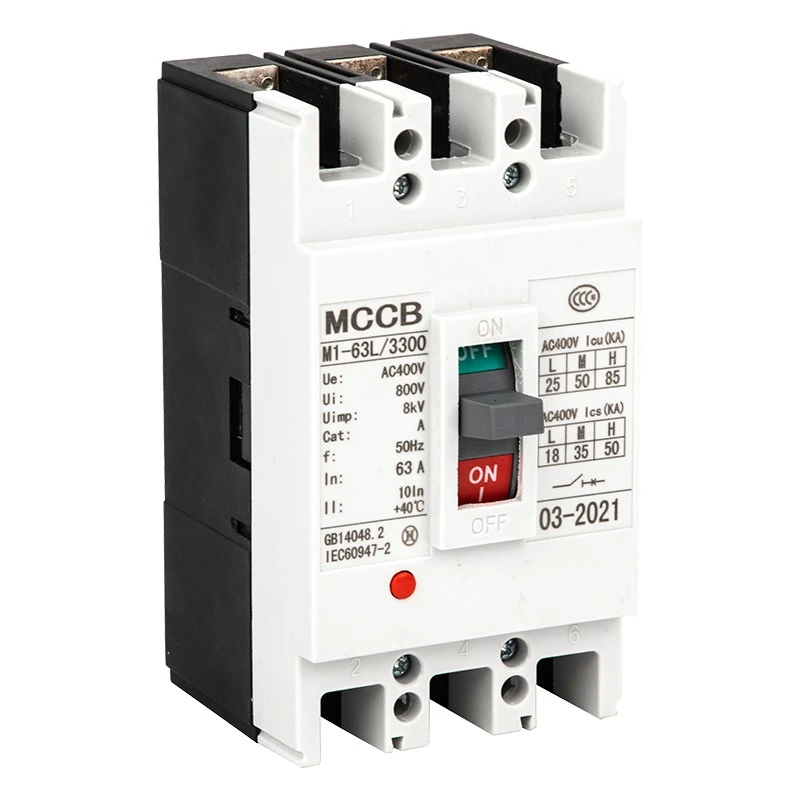

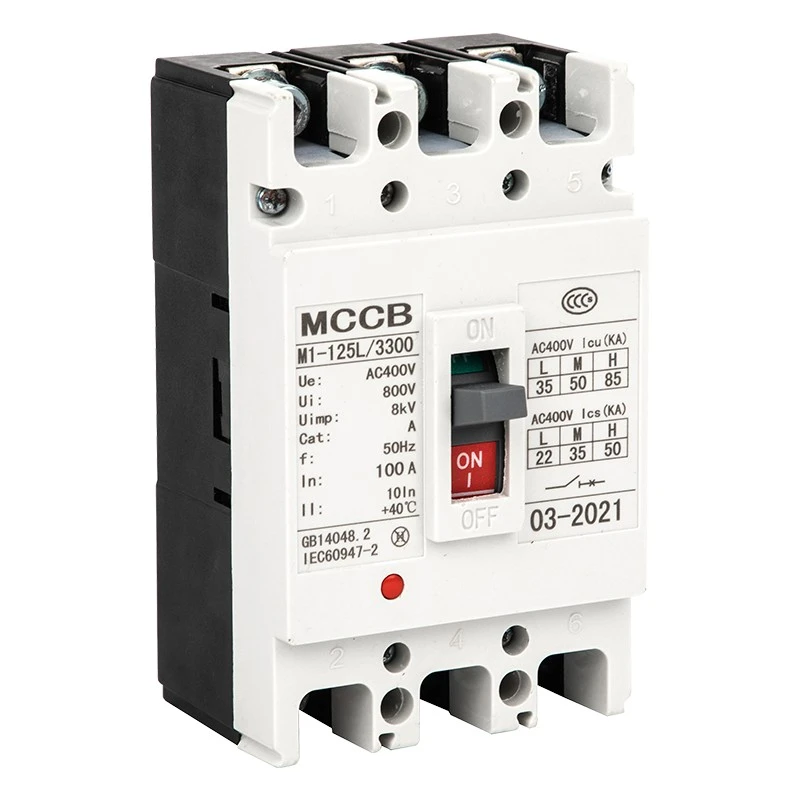

CM1 മോൾഡഡ് കേസ് സർക്യൂട്ട് ബ്രേക്കർ

ഈ DAM2 (CM1) സീരീസ് CM1 Molded Case Circuit Breaker, ചൈനയിലെ വിശ്വസനീയമായ നിർമ്മാതാവും വിതരണക്കാരുമായ ഷാങ്ഹായ് DADA ഇലക്ട്രിക് കോ., ലിമിറ്റഡ് നിർമ്മിക്കുന്ന ഉയർന്ന-പ്രകടനമുള്ള ലോ-വോൾട്ടേജ് സംരക്ഷണ ഉപകരണമാണ്. 800V വരെ റേറ്റുചെയ്ത ഇൻസുലേഷൻ വോൾട്ടേജ്, റേറ്റഡ് വർക്കിംഗ് വോൾട്ടേജ് 400V/690V, 63A മുതൽ 1600A വരെ റേറ്റുചെയ്ത കറൻ്റ് എന്നിവ ഉപയോഗിച്ച് ഇത് വൈദ്യുതി വിതരണം, സർക്യൂട്ട് പരിരക്ഷണം, മോട്ടോർ നിയന്ത്രണം, ഇടയ്ക്കിടെ സ്വിച്ചിംഗ് എന്നിവയ്ക്കായി വ്യാപകമായി ഉപയോഗിക്കുന്നു.

ഈ സീരീസ് ലംബവും തിരശ്ചീനവുമായ ഇൻസ്റ്റാളേഷനെ പിന്തുണയ്ക്കുന്നു, IEC60947-2 സ്റ്റാൻഡേർഡിന് അനുസൃതമായി പ്രവർത്തിക്കുന്നു, കൂടാതെ പവർ ഉപകരണങ്ങൾക്ക് പൂർണ്ണമായ ഓവർലോഡ്, ഷോർട്ട് സർക്യൂട്ട്, അണ്ടർ-വോൾട്ടേജ് സംരക്ഷണം എന്നിവ നൽകുന്നു.

ഉൽപ്പന്ന സവിശേഷതകൾ

★ റേറ്റുചെയ്ത ഇൻസുലേഷൻ വോൾട്ടേജ്: 800V; പ്രവർത്തന വോൾട്ടേജ്: 400V/690V

★ നിലവിലെ ശ്രേണി: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ ബ്രേക്കിംഗ് കപ്പാസിറ്റി: എൽ സ്റ്റാൻഡേർഡ്, എം മീഡിയം, എച്ച് ഉയർന്ന ബ്രേക്കിംഗ് തരം

★ താപ-കാന്തിക & വൈദ്യുതകാന്തിക ഡ്യുവൽ റിലീസ് മോഡുകൾ

★ ലംബ / തിരശ്ചീന ഇൻസ്റ്റാളേഷൻ, ഒറ്റപ്പെടൽ ഉപയോഗത്തിന് അനുയോജ്യമാണ്

★ വിശാലമായ അന്തരീക്ഷ താപനില പരിധി: -5℃~+40℃

★ ഉയരം ≤2000m, മലിനീകരണം ഡിഗ്രി 3

അപേക്ഷകൾ

ഫാക്ടറികൾ, കെട്ടിടങ്ങൾ, ഡാറ്റാ സെൻ്ററുകൾ, പവർ സ്റ്റേഷനുകൾ, ഇൻഫ്രാസ്ട്രക്ചർ, മെക്കാനിക്കൽ ഉപകരണങ്ങൾ, പവർ ഡിസ്ട്രിബ്യൂഷൻ കാബിനറ്റുകൾ എന്നിവയുൾപ്പെടെ വ്യാവസായിക, സിവിൽ പവർ വിതരണ സംവിധാനങ്ങളിൽ സിഡിഎഡിഎ സിഎം1 മോൾഡഡ് കേസ് സർക്യൂട്ട് ബ്രേക്കർ വ്യാപകമായി പ്രയോഗിക്കുന്നു. നിർമ്മാണം, മെറ്റലർജി, പെട്രോകെമിക്കൽ, മറ്റ് വ്യവസായങ്ങൾ എന്നിവയിൽ മോട്ടോർ സംരക്ഷണം, സർക്യൂട്ട് പരിവർത്തനം, സുരക്ഷിതമായ വൈദ്യുതി വിതരണം എന്നിവയ്ക്കും ഇത് ഉപയോഗിക്കുന്നു.

സാങ്കേതിക പാരാമീറ്ററുകൾ

★ മാനദണ്ഡങ്ങൾ: IEC60947-2, GB14048.2

★ ഫ്രീക്വൻസി: AC 50Hz/60Hz

★ പോൾ: 1P,2P, 3P, 4P

★ റിലീസ്: താപ-കാന്തിക (ഇരട്ട), വൈദ്യുതകാന്തിക (തൽക്ഷണം)

★ തൽക്ഷണ ക്രമീകരണം: വിതരണ തരം 10In±20%; മോട്ടോർ തരം 12In±20%

★ ഇൻസ്റ്റലേഷൻ: ഫ്രണ്ട് വയറിംഗ്, റിയർ വയറിംഗ്, പ്ലഗ്-ഇൻ തരം

★ പ്രവർത്തനം: മാനുവൽ, ഇലക്ട്രിക് ഓപ്പറേറ്റിംഗ് മെക്കാനിസം

ഔട്ട്ലൈൻ & ഇൻസ്റ്റലേഷൻ അളവുകൾ

ഫ്രണ്ട് വയറിംഗ്, റിയർ വയറിംഗ്, പ്ലഗ്-ഇൻ തരം എന്നിവയുൾപ്പെടെ 63A–1600A മോഡലുകൾക്ക് ഞങ്ങളുടെ CM1 MCCB പൂർണ്ണമായ അളവിലുള്ള ഡാറ്റ നൽകുന്നു. സ്റ്റാൻഡേർഡ് കാബിനറ്റ് ഇൻസ്റ്റാളേഷനായി വ്യത്യസ്ത ഫ്രെയിം വലുപ്പങ്ങൾ (63/100/225/400/630/800/1250/1600) H, H1, H2 അളവുകളുമായി പൊരുത്തപ്പെടുന്നു. എളുപ്പത്തിൽ അസംബ്ലി ചെയ്യുന്നതിനായി മാനുവൽ, ഇലക്ട്രിക് ഓപ്പറേറ്റിംഗ് മെക്കാനിസത്തിൻ്റെ ഉയരവും സ്റ്റാൻഡേർഡ് ചെയ്തിട്ടുണ്ട്.

ആക്സസറികളും പ്രവർത്തനങ്ങളും

ആന്തരിക ആക്സസറികൾ

★ ഷണ്ട് റിലീസ്: വിശ്വസനീയമായ ട്രിപ്പിംഗിനായി 70%–110% റേറ്റുചെയ്ത വോൾട്ടേജ്

★ അണ്ടർ-വോൾട്ടേജ് റിലീസ്: ഓട്ടോമാറ്റിക് സംരക്ഷണത്തിനായി 35%–70% വോൾട്ടേജ് ഡ്രോപ്പ്

★ സഹായ കോൺടാക്റ്റ് & അലാറം കോൺടാക്റ്റ്: സിഗ്നൽ ഫീഡ്ബാക്കും തെറ്റായ അലാറവും

★ പ്രീ-പെയ്ഡ് മീറ്റർ ഡെഡിക്കേറ്റഡ് റിലീസ്: ട്രിപ്പിംഗ് 0.5-2സെ

ബാഹ്യ ആക്സസറികൾ

★ മാനുവൽ ഓപ്പറേറ്റിംഗ് മെക്കാനിസം

★ ഇലക്ട്രിക് (മോട്ടോർ) പ്രവർത്തന സംവിധാനം

★ ഫേസ് സെപ്പറേറ്ററുകൾ, മൗണ്ടിംഗ് സ്ക്രൂകൾ, ബസ്ബാറുകൾ കിറ്റുകൾ

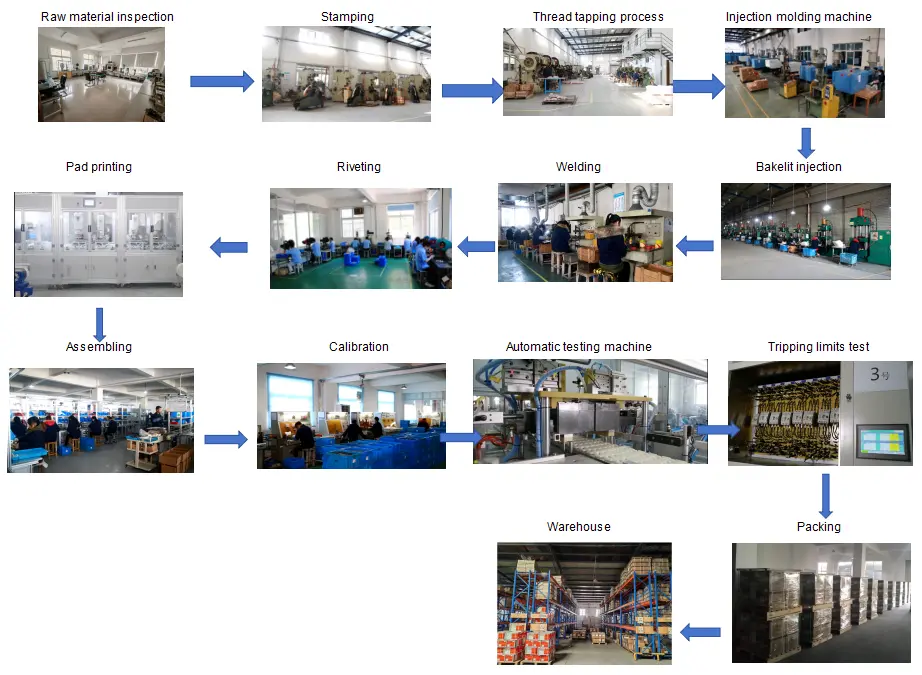

ക്വാളിറ്റി കൺട്രോൾ ഫ്ലോ

അസംസ്‌കൃത വസ്തുക്കൾ പരിശോധന → പ്രൊഡക്ഷൻ പ്രോസസ്സിംഗ് → അസംബ്ലി ലൈൻ → ട്രിപ്പ് സ്വഭാവ പരിശോധന → താപനില വർദ്ധനവ് പരിശോധന → ഷോർട്ട് സർക്യൂട്ട് ടെസ്റ്റ് → ഏജിംഗ് ടെസ്റ്റ് → രൂപവും അളവും പരിശോധന → പാക്കേജിംഗ് → ഷിപ്പ്‌മെൻ്റിന് മുമ്പുള്ള അന്തിമ പരിശോധന

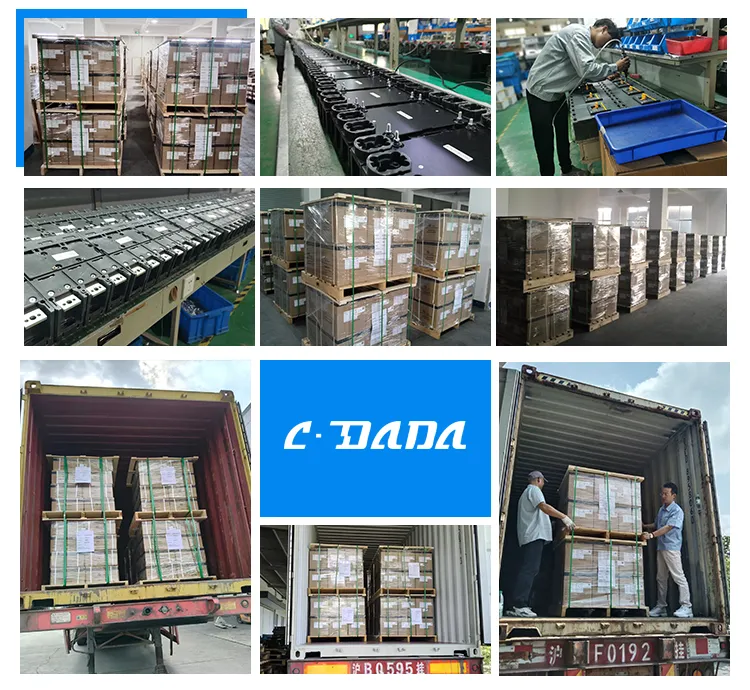

പാക്കേജിംഗും ഷിപ്പിംഗും

★ സുരക്ഷിതമായ ഗതാഗതത്തിനായി സ്റ്റാൻഡേർഡ് എക്‌സ്‌പോർട്ട് കാർട്ടൺ + മരം പാലറ്റ്

★ ലേബൽ: മോഡൽ, കറൻ്റ്, പോൾ, അളവ്, സർട്ടിഫിക്കറ്റ്

★ കടൽ, വായു, കര ലോജിസ്റ്റിക്സിന് അനുയോജ്യം

സർട്ടിഫിക്കേഷനുകൾ

IEC60947-2, GB14048.2, CE, CB, ROHS എന്നിവയും മറ്റ് അന്താരാഷ്ട്ര അംഗീകാരങ്ങളും.

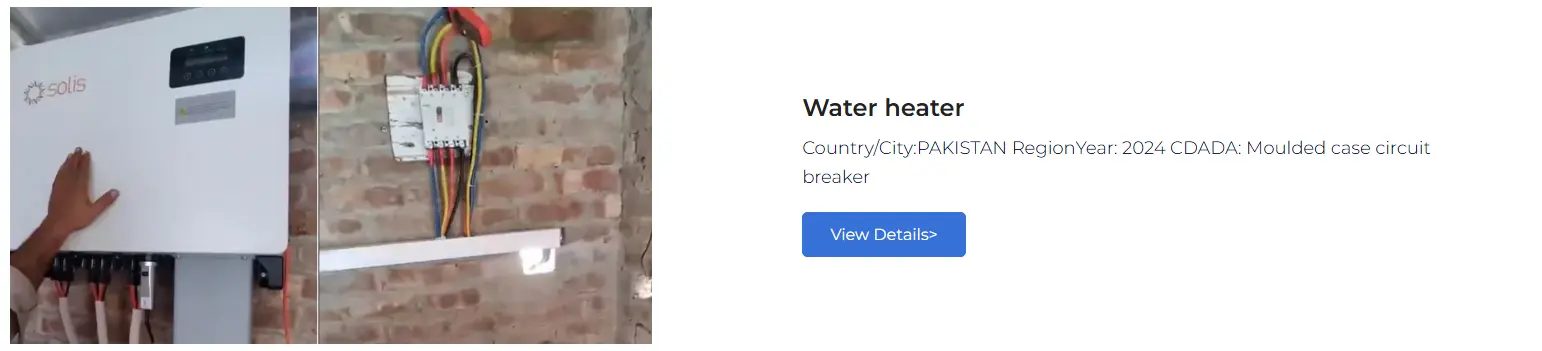

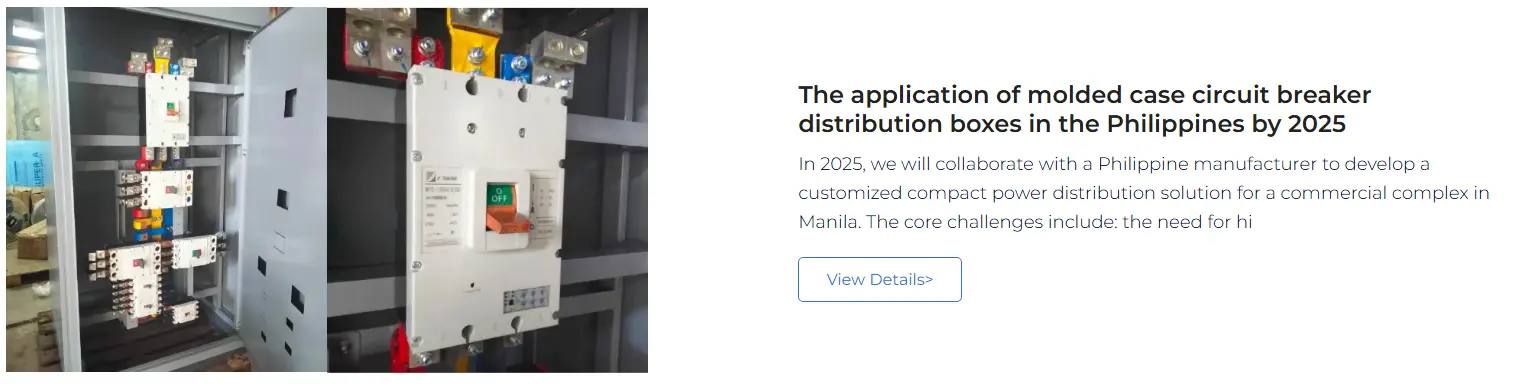

ഉപഭോക്തൃ സഹകരണ കേസുകൾ

പവർ ഡിസ്ട്രിബ്യൂഷൻ സിസ്റ്റം ഇൻ്റഗ്രേറ്റർമാർ, വ്യാവസായിക ഉപകരണ നിർമ്മാതാക്കൾ, സ്വിച്ച് ഗിയർ ഫാക്ടറികൾ, കൺസ്ട്രക്ഷൻ കോൺട്രാക്ടർമാർ, യൂറോപ്പ്, തെക്കുകിഴക്കൻ ഏഷ്യ, മിഡിൽ ഈസ്റ്റ്, ആഫ്രിക്ക, തെക്കേ അമേരിക്ക എന്നിവിടങ്ങളിലെ ഒഇഎം ബ്രാൻഡുകൾ ഉൾപ്പെടെയുള്ള ആഗോള ഉപഭോക്താക്കൾക്ക് CDADA DAM2 സീരീസ് MCCB വിതരണം ചെയ്തിട്ടുണ്ട്. ദീർഘകാല പങ്കാളികൾക്കായി ഞങ്ങൾ സുസ്ഥിരമായ ബൾക്ക് വിതരണവും ഇഷ്‌ടാനുസൃതമാക്കിയ പരിഹാരങ്ങളും നൽകുന്നു.
