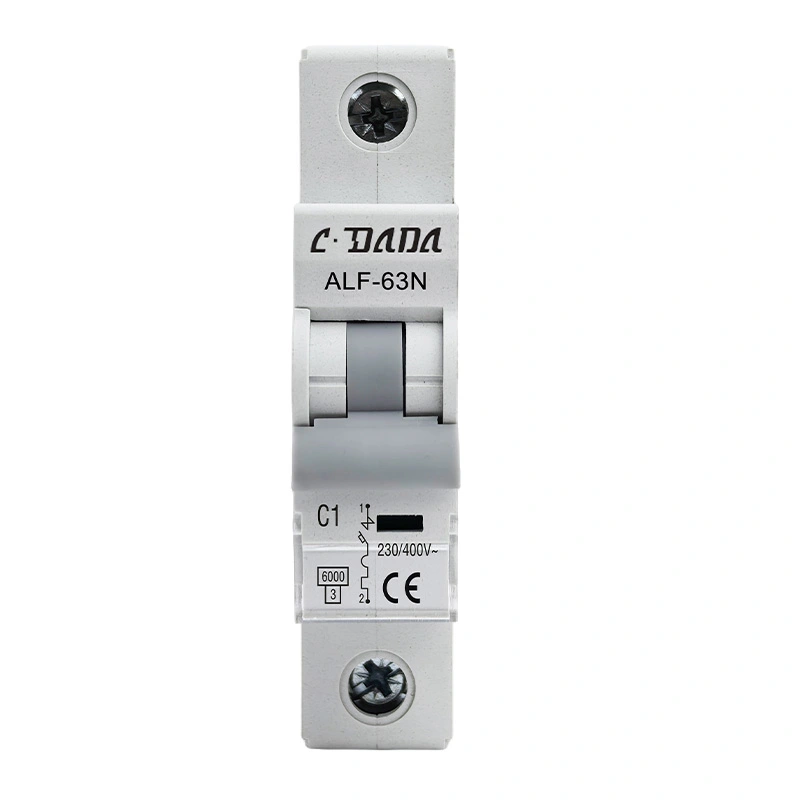

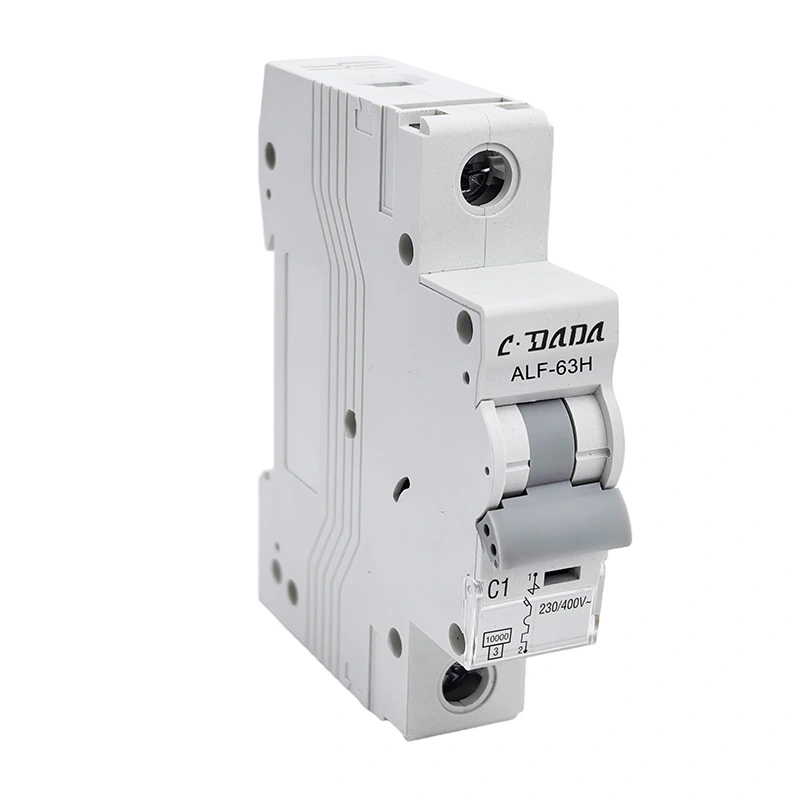

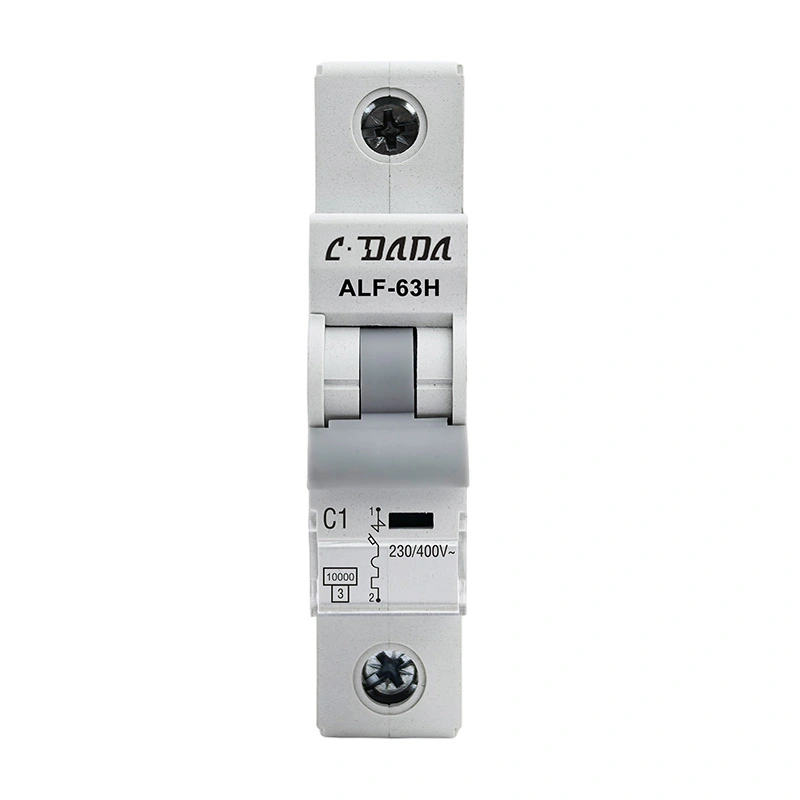

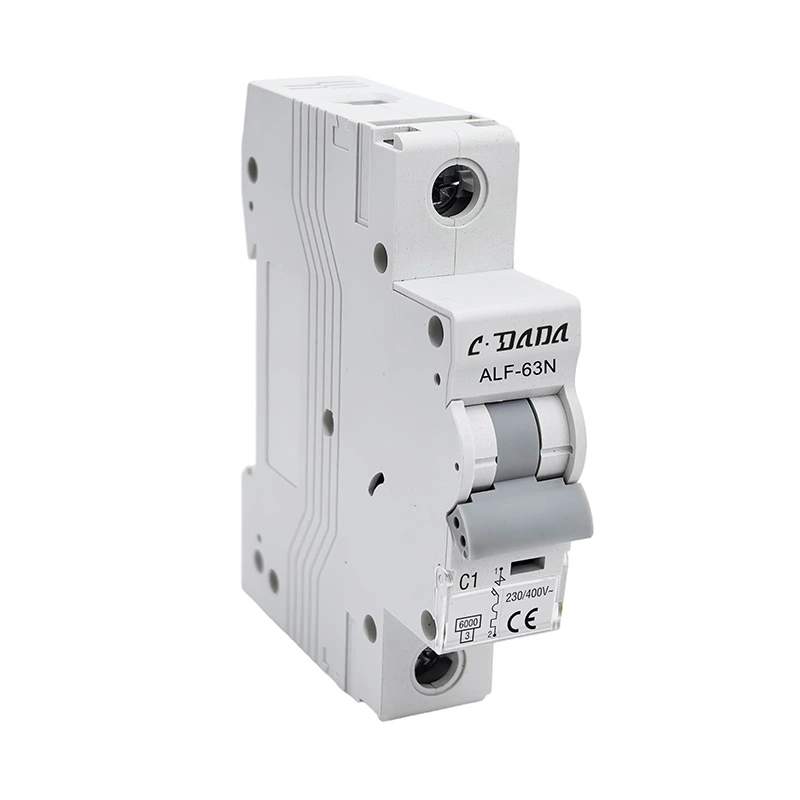

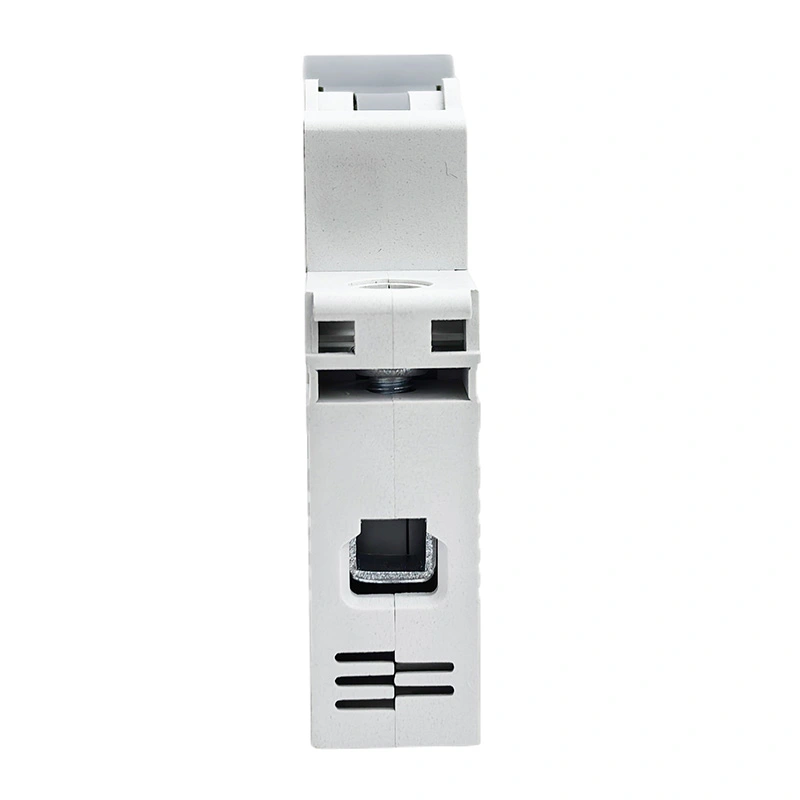

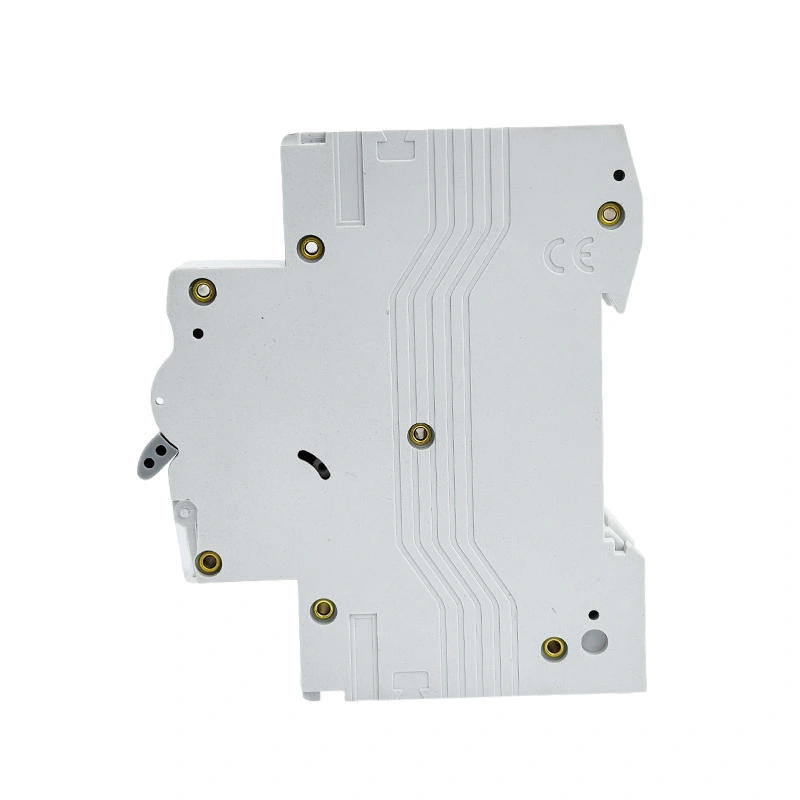

6KA 10kA മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ

ALF-63N/H സീരീസ് ഹൈ ബ്രേക്കിംഗ് 6KA 10kA മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ (MCB), IEC60898 സ്റ്റാൻഡേർഡിന് അനുസൃതമാണ്, MCB-ക്ക് വിശ്വസനീയമായ പ്രകടനം, കൃത്യമായ സംരക്ഷണ പ്രവർത്തനം, ഹ്രസ്വ റിലീസ് സമയം, ഉയർന്ന ബ്രേക്ക് കപ്പാസിറ്റി, ചെറിയ വോളിയം എന്നിവയുടെ സവിശേഷതയുണ്ട്. കോൺടാക്റ്ററുകൾ, സ്വിച്ച് ഗിയർ, ഇലക്ട്രിക് ഉപകരണങ്ങൾ എന്നിവയുടെ ഓവർലോഡിലും ഇത് വ്യാപകമായി ഉപയോഗിക്കപ്പെടുന്നു.

CDADA-യുമായി ബന്ധപ്പെട്ട് ഞങ്ങളെ നിങ്ങളുടെ നിർമ്മാതാവായി തിരഞ്ഞെടുക്കുക, ഞങ്ങൾക്ക് OEM/ODM സേവനങ്ങൾ നൽകാം.

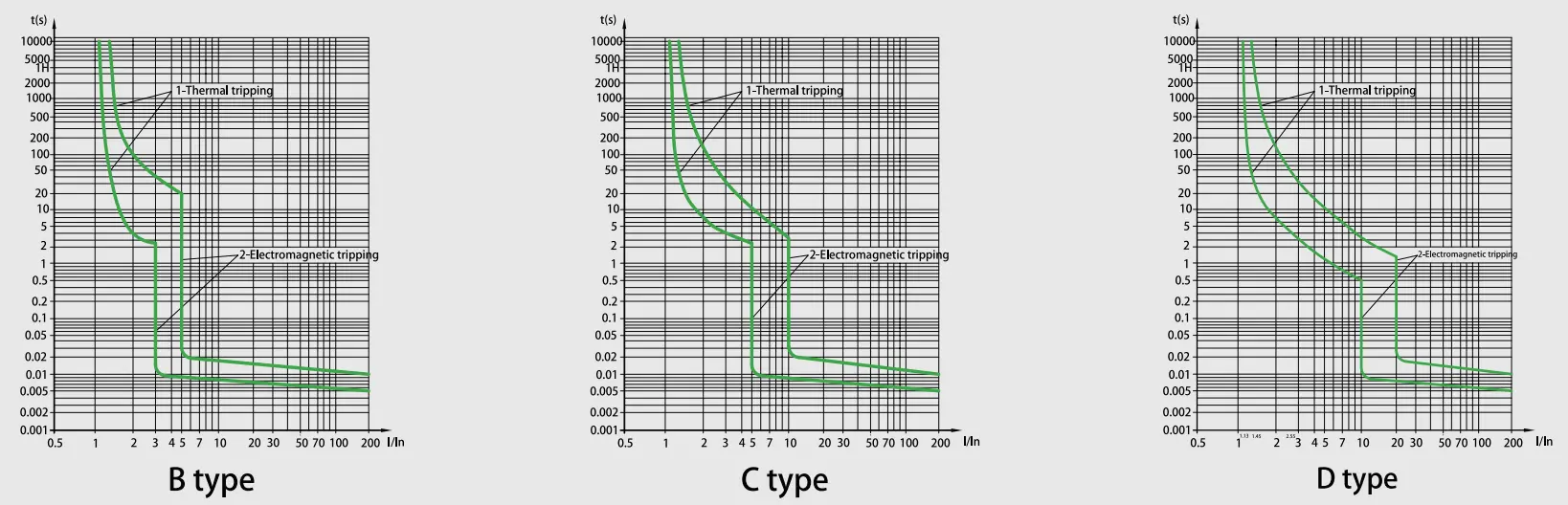

സ്വഭാവ വക്രം

സാങ്കേതിക സ്പെസിഫിക്കേഷൻ

ALF-63N/H സീരീസ് 6KA 10kA മിനിയേച്ചർ സർക്യൂട്ട് ബ്രേക്കർ
സ്റ്റാൻഡേർഡ്	EN/IEC60898-1
ബ്രേക്കിംഗ് കപ്പാസിറ്റി(kA)	6,10
സംരക്ഷണം	ഓവർലോഡിനും ഷോർട്ട് സർക്യൂട്ടിനും എതിരായി
റേറ്റുചെയ്ത കറൻ്റ്(എ)ഇൻ	1,2,3,4,6,10,13,16,20,25,32,40,50,63
റേറ്റുചെയ്ത വോൾട്ടേജ്(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
റേറ്റുചെയ്ത ഇംപൾസ് പ്രതിരോധ വോൾട്ടേജ് Uimp(kV)	4
റേറ്റുചെയ്ത ഇൻസുലേഷൻ വോൾട്ടേജ് Ui(V)	500
എനർജി ലിമിറ്റിംഗ് കാസ്	3
ആംബിയൻ്റ് താപനില(℃)	-25~+40,പരമാവധി.95% ഈർപ്പം
താപ പ്രവർത്തന പരിധി	1.13xln ഒരു മണിക്കൂറിനുള്ളിൽ ട്രിപ്പിംഗ് ഇല്ല
	ഒരു മണിക്കൂറിനുള്ളിൽ 1.45xIn ട്രിപ്പിംഗ്
കാന്തിക പ്രവർത്തനം	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
ധ്രുവങ്ങളുടെ എണ്ണം	1P,1P+N,2P,3P,3P+N, 4P
യാത്രയുടെ തരം	താപ/കാന്തിക പ്രകാശനം
ടെർമിനൽ ശേഷി	16 എംഎം² ഫ്ലെക്സിബിൾ അല്ലെങ്കിൽ 25 എംഎം² കർക്കശമായ 25 എ റേറ്റിംഗുകൾ
	32A മുതൽ 63A വരെയുള്ള റേറ്റിംഗുകൾ 25mm²ഫ്ലെക്സിബിൾ അല്ലെങ്കിൽ 35mm²rigid
സംരക്ഷണ ബിരുദം	IP20
ഇൻസ്റ്റലേഷൻ	35mm DIN റെയിലിൽ മൗണ്ട് ചെയ്യുന്നു
വീതി	17.8 മി.മീ

സർക്യൂട്ട് ബ്രേക്കർ റിലീസ് സ്വഭാവം

ഇല്ല.	റിലീസിൻ്റെ റേറ്റുചെയ്ത കറണ്ട്(എ)	പ്രാരംഭ അവസ്ഥ	നിലവിലെ ടെസ്റ്റ്	നിർദ്ദിഷ്ട സമയം	ഫലം ലഭിക്കും	അഭിപ്രായങ്ങൾ
1	1-63	തണുത്ത അവസ്ഥ	1.13ഇഞ്ച്	t≤1h	നോൺ-ട്രിപ്പ്
2	1-63	മുമ്പത്തെ പരീക്ഷയിൽ	1.45ലി	t<1h	യാത്ര	5 സെക്കൻഡിൽ സ്ഥിരമായി നിശ്ചിത മൂല്യത്തിലേക്ക് കറൻ്റ് സജ്ജീകരിക്കുന്നു
3	ഇൻ≤32	തണുത്ത അവസ്ഥ	2.55 ഇഞ്ച്	1s	യാത്ര
	ഇൻ>32
4	1-63	തണുത്ത അവസ്ഥ	3ഇൻ	t≤0.1s	നോൺ-ട്രിപ്പ്	ബി തരം
			5ഇഞ്ച്	t<0.1s	യാത്ര	ബി തരം
			5 ൽ 10 ലി	t≤0.1s	നോൺ-ട്രിപ്പ്	സി തരം
			10ഇഞ്ച്	t<0.1s	യാത്ര	സി തരം
			20ln	t≤0.1s	നോൺ-ട്രിപ്പ്	ഡി തരം
				t<0.1s	യാത്ര	ഡി തരം

സഹിഷ്ണുത(പ്രവർത്തനങ്ങൾ)

വിഭാഗം	ഓപ്പറേഷൻ സൈക്കിളുകൾ	പ്രവർത്തന ആവൃത്തി	റേറ്റുചെയ്ത കറൻ്റ്
ഇലക്ട്രിക്കൽ സഹിഷ്ണുത	4000	240/h	1-32
		120/h	40-63
മെക്കാനിക്കൽ സഹിഷ്ണുത	10000	240/h	1-63

ഫീച്ചറുകൾ

★ അൾട്രാ-ഹൈ ഷോർട്ട്-സർക്യൂട്ട് ബ്രേക്കിംഗ് കപ്പാസിറ്റി

നൂതന ആർക്ക് കൺട്രോൾ സാങ്കേതികവിദ്യ, വ്യവസായ നിലവാരവുമായി താരതമ്യപ്പെടുത്തുമ്പോൾ ഉയർന്ന തടസ്സ ശേഷി കൈവരിക്കുന്നു, ഇത് അങ്ങേയറ്റത്തെ തെറ്റായ സാഹചര്യങ്ങളിൽ വ്യാവസായിക നിലവാരത്തിലുള്ള ഇലക്ട്രിക്കൽ സംവിധാനങ്ങൾക്ക് വിശ്വസനീയമായ സംരക്ഷണം ഉറപ്പാക്കുന്നു.

★ ഡ്യുവൽ-മോഡ് കണക്ഷൻ ഇൻ്റർഫേസ്

സംയോജിത ഹൈബ്രിഡ് ടെർമിനൽ ഡിസൈൻ കർക്കശമായ ബസ്ബാർ ഡോക്കിംഗും ഫ്ലെക്‌സിബിൾ കേബിൾ ക്ലാമ്പിംഗും പിന്തുണയ്ക്കുന്നു, കൂടാതെ വയറിംഗ് സമയം 40% കുറയ്ക്കുമ്പോൾ വൈവിധ്യമാർന്ന ഇൻസ്റ്റാളേഷൻ സാഹചര്യങ്ങളിലേക്ക് ടൂൾ-ഫ്രീ അഡാപ്റ്റേഷൻ സാധ്യമാക്കുന്നു.

★ ദീർഘായുസ്സിനുള്ള ഊർജ്ജ-സംഭരണ ​​സംവിധാനം

10,000 മെക്കാനിക്കൽ സൈക്കിളുകൾ സഹിഷ്ണുതയുള്ള സ്പ്രിംഗ്-അസിസ്റ്റഡ് ഓപ്പറേറ്റിംഗ് സിസ്റ്റം, വെയർ കോമ്പൻസേഷൻ ടെക്നോളജി ഫീച്ചർ ചെയ്യുന്നു

★ അഡ്വാൻസ്ഡ് കോമ്പോസിറ്റ് എൻക്ലോഷർ

ഫെയിം റിട്ടാർകൻ്റ്, ഹീറ്റ്-റെസിസ്റ്റൻ്റ്, ഇംപൾസ് പ്രൂഫ് പ്രോപ്പർട്ടികൾ എന്നിവയ്‌ക്കൊപ്പം അടങ്ങിയിരിക്കുന്ന തെറ്റ് സംഭവങ്ങൾക്കായി സംയോജിത ആർക്ക്-ക്വഞ്ചിംഗ് ചേമ്പറുകൾ.

★ ഡൈനാമിക് കറൻ്റ്-ലിമിറ്റിംഗ് ടോപ്പോളജി

ഇൻ്റലിജൻ്റ് ലെറ്റ്-ത്രൂ എനർജി സപ്രഷൻ പീക്ക് ഫാൾട്ട് കറൻ്റുകളെ 65-80% കുറയ്ക്കുന്നു, 30% മൊത്തത്തിലുള്ള സിസ്റ്റം ചെലവ് കുറയ്ക്കാനുള്ള സാധ്യതയുള്ള ഡൗൺസ്ട്രീം ഡിവൈസ് സ്പെസിഫിക്കേഷൻ ഒപ്റ്റിമൈസേഷൻ പ്രവർത്തനക്ഷമമാക്കുന്നു.

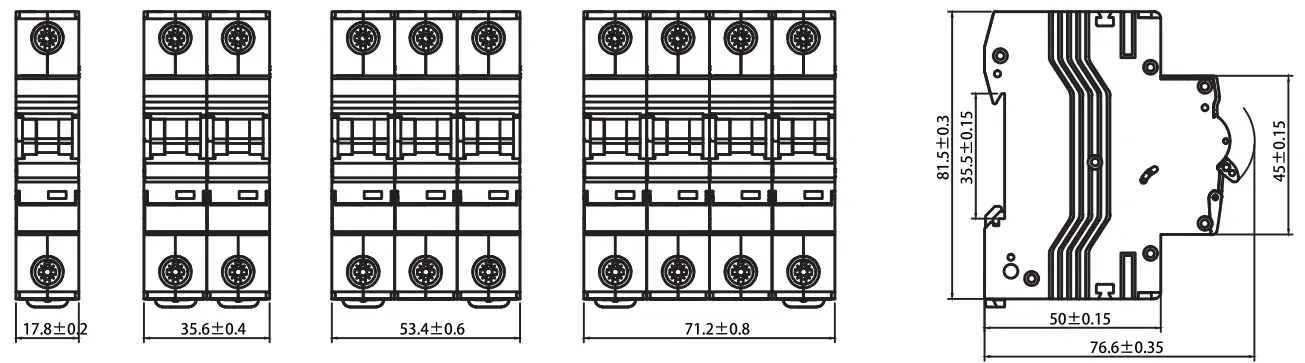

രൂപരേഖ അളവുകൾ

ആപ്ലിക്കേഷൻ സാഹചര്യങ്ങൾ

★ പാർപ്പിടം: ഗാർഹിക സുരക്ഷയ്ക്കായി ഉപഭോക്തൃ യൂണിറ്റുകളും വിതരണ ബോർഡുകളും.

★ വ്യാവസായിക: കോൺടാക്റ്ററുകൾ, സ്വിച്ച് ഗിയർ, കനത്ത ഇലക്ട്രിക് ഉപകരണം എന്നിവയുടെ സംരക്ഷണം.

★ വാണിജ്യം: ഉയർന്ന വിശ്വാസ്യത ആവശ്യമുള്ള ഓഫീസ് കെട്ടിടങ്ങളും ഷോപ്പിംഗ് മാളുകളും.

ഗുണനിലവാര നിയന്ത്രണവും സ്റ്റാൻഡേർഡ് ടെസ്റ്റിംഗും

★ IEC60898-1 പാലിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കാൻ ഓരോ CDADA MCB യും കർശനമായ പരിശോധനയ്ക്ക് വിധേയമാകുന്നു:

★ തെർമൽ ട്രിപ്പിംഗ് ടെസ്റ്റ്: 1.13 ഇഞ്ച് (നോൺ-ട്രിപ്പ്), 1.45 ഇഞ്ച് (1 മണിക്കൂറിനുള്ളിൽ യാത്ര) പരിശോധിച്ചുറപ്പിച്ചു.

★ മാഗ്നറ്റിക് ട്രിപ്പിംഗ് ടെസ്റ്റ്: ബി, സി, ഡി സ്വഭാവസവിശേഷതകൾക്കുള്ള കൃത്യമായ റിലീസ് ടെസ്റ്റിംഗ്.

★ ഇലക്ട്രിക്കൽ എൻഡുറൻസ്: 4,000 ഓപ്പറേഷൻ സൈക്കിളുകൾക്കായി പരീക്ഷിച്ചു.

★ മെക്കാനിക്കൽ എൻഡുറൻസ്: 10,000 സൈക്കിളുകൾക്കായി പരിശോധിച്ചു.

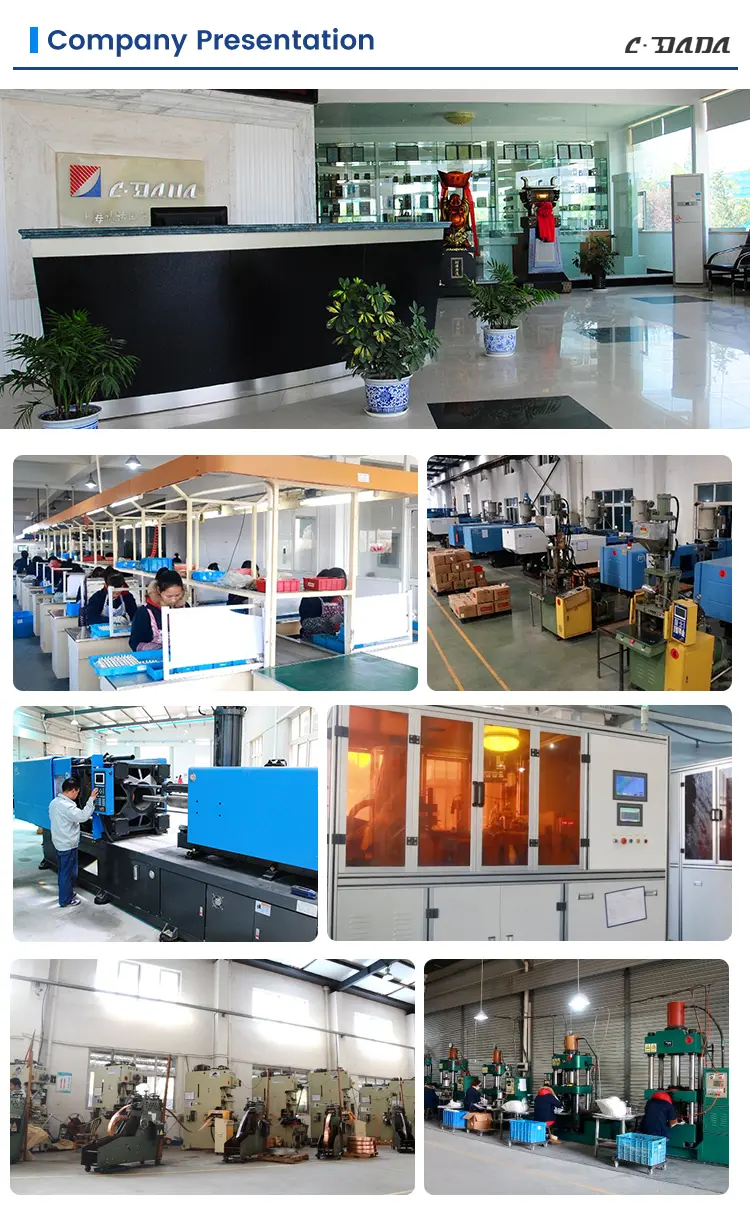

ഫാക്ടറി ശക്തിയും പിന്തുണയും

വിപുലമായ പ്രൊഡക്ഷൻ ലൈനുകളും പ്രൊഫഷണൽ എഞ്ചിനീയറിംഗ് ടീമും ഉള്ള ഒരു മുൻനിര നിർമ്മാതാവാണ് ഷാങ്ഹായ് DADA ഇലക്ട്രിക് കോ., ലിമിറ്റഡ്. ഞങ്ങൾ നൽകുന്നു:

★ ആഗോള ബ്രാൻഡുകൾക്കായി ഇഷ്ടാനുസൃതമാക്കിയ OEM/ODM സേവനങ്ങൾ.

★ സീറോ ഡിഫെക്റ്റ് ഡെലിവറി ഉറപ്പാക്കാൻ അത്യാധുനിക ടെസ്റ്റിംഗ് ഉപകരണങ്ങൾ.

★ ഗ്ലോബൽ ലോജിസ്റ്റിക്സ് പിന്തുണ: ഉൽപ്പന്നങ്ങൾ തികഞ്ഞ അവസ്ഥയിൽ എത്തുന്നുവെന്ന് ഉറപ്പാക്കാൻ കടൽ, വ്യോമ ചരക്കുകൾക്കുള്ള ഒപ്റ്റിമൈസ് ചെയ്ത പാക്കേജിംഗ്.
