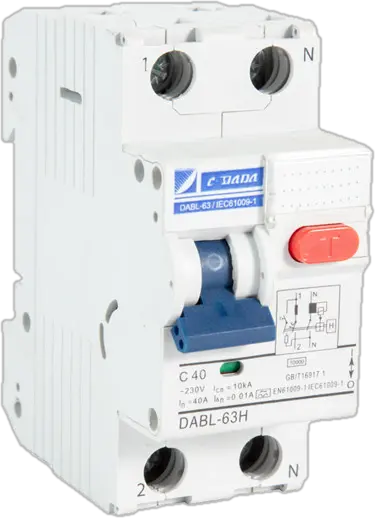

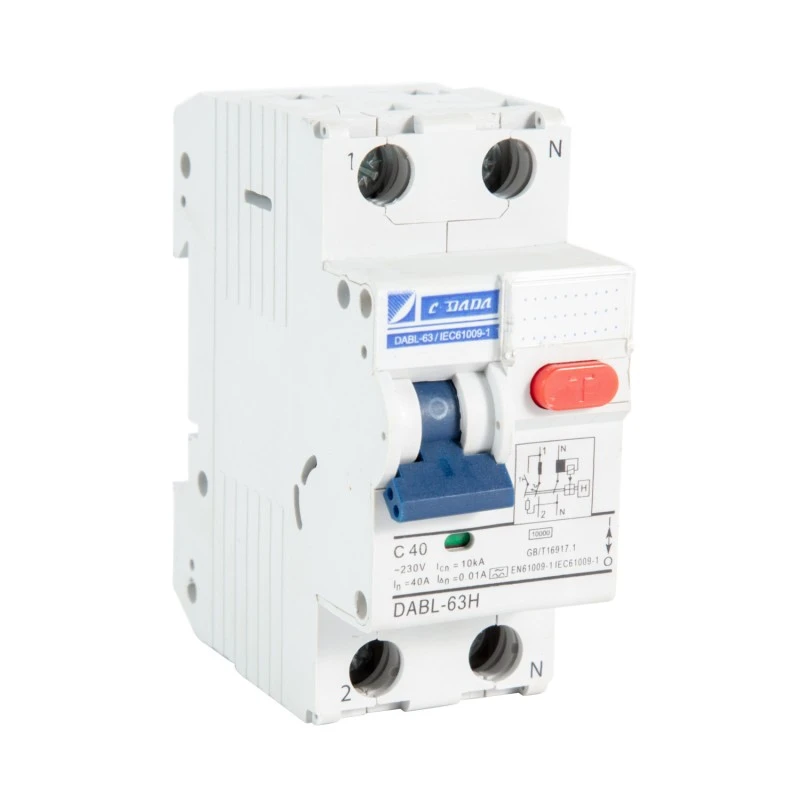

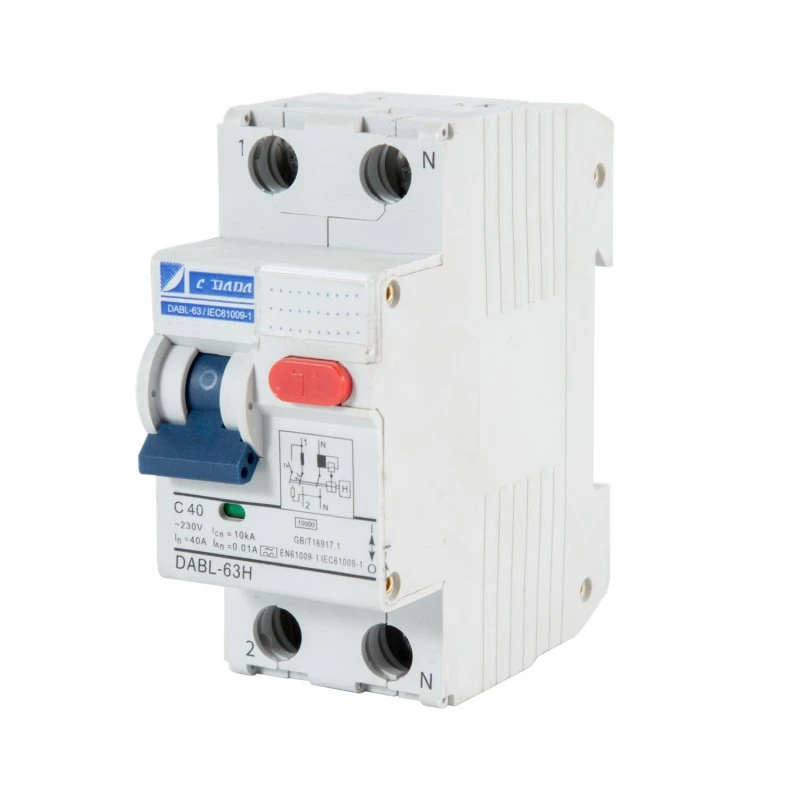

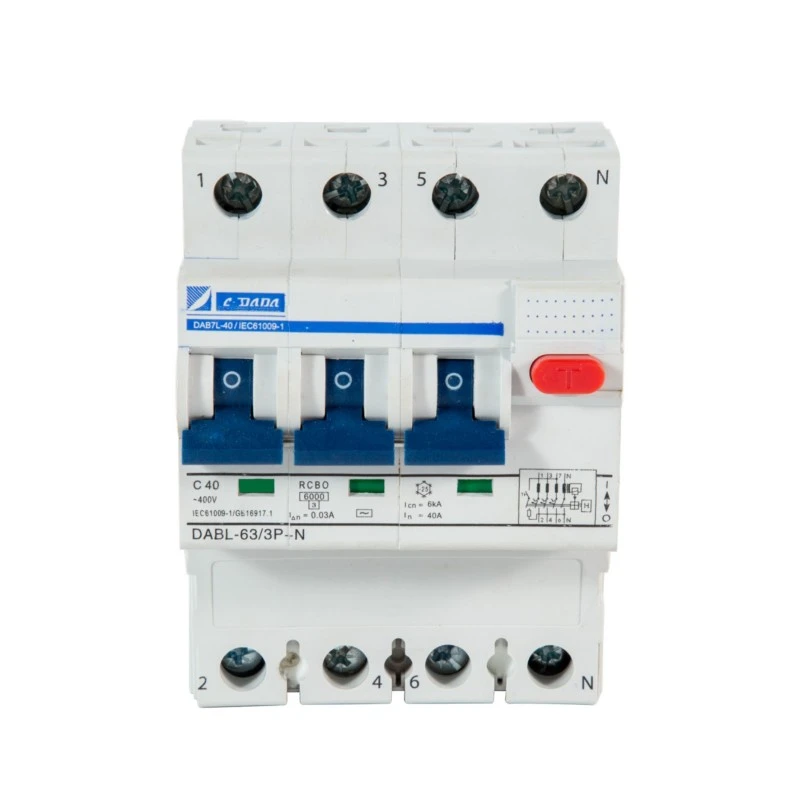

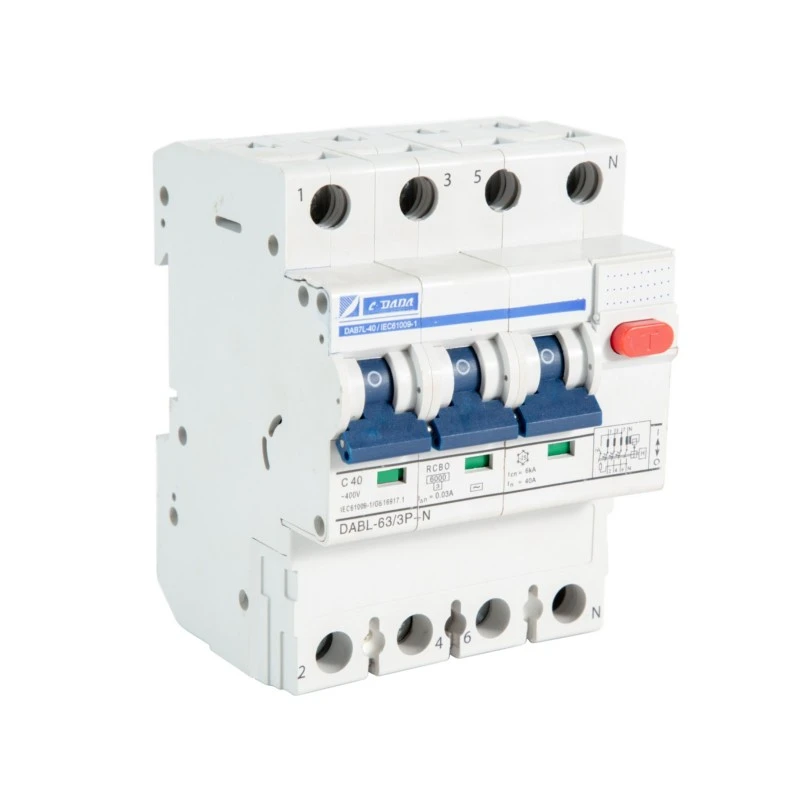

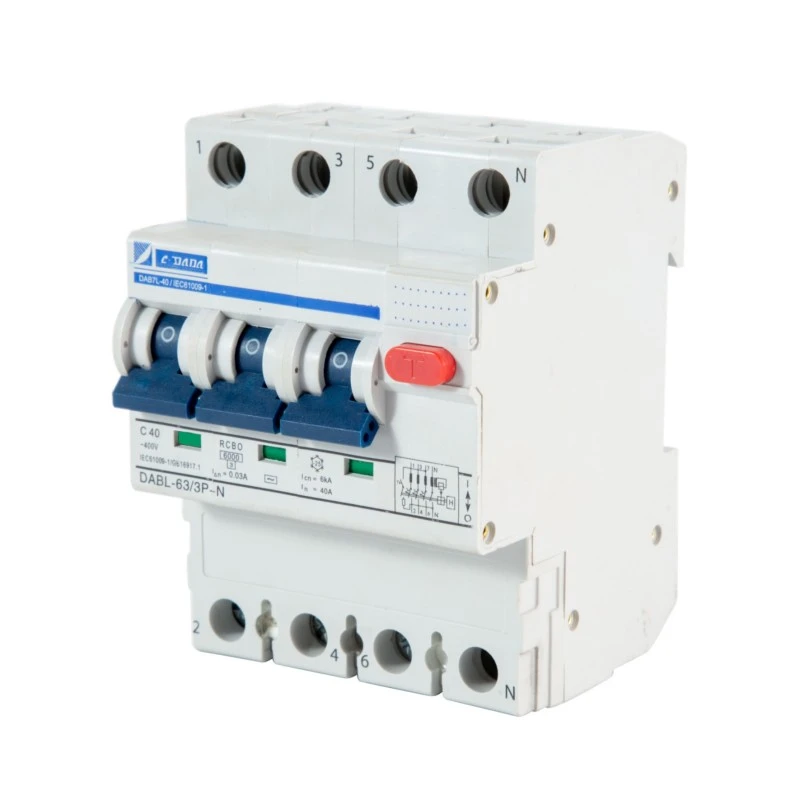

2P 4P വൈദ്യുതകാന്തിക RCBO

പവർ വിശ്വാസ്യത അനിശ്ചിതത്വത്തിലായ അന്തരീക്ഷത്തിൽ വിട്ടുവീഴ്ചയില്ലാത്ത സുരക്ഷയ്ക്കായി, ഷാങ്ഹായ് DADA ഇലക്ട്രിക് CO., LTD. CDADA DABF-63 2P 4P വൈദ്യുതകാന്തിക RCBO ഒരു യഥാർത്ഥ 2P/4P വൈദ്യുതകാന്തിക അവശിഷ്ട നിലവിലെ സർക്യൂട്ട് ബ്രേക്കർ അവതരിപ്പിക്കുന്നു, അത് ഇലക്ട്രോണിക് ഘടകങ്ങളോ ബാഹ്യ വൈദ്യുതി വിതരണമോ ഇല്ലാതെ പ്രവർത്തിക്കുന്ന ഓവർകറൻ്റ് പരിരക്ഷയാണ്. IEC മാനദണ്ഡങ്ങൾക്കനുസൃതമായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന ഈ RCBO ഒരു ഉപകരണത്തിൽ മൂന്ന് അവശ്യ പരിരക്ഷകൾ നൽകുന്നു:

★ ഇലക്ട്രിക് ഷോക്ക് പ്രിവൻഷൻ (30mA ശേഷിക്കുന്ന കറൻ്റ് ഡിറ്റക്ഷൻ വഴി),

★ ഓവർലോഡ് സംരക്ഷണം (താപ സംവിധാനം),

★ ഷോർട്ട് സർക്യൂട്ട് തടസ്സം (മാഗ്നറ്റിക് റിലീസ്, 6kA).

ഔട്ട്‌ഡോർ സോക്കറ്റുകൾ, ഗാരേജുകൾ, ബേസ്‌മെൻ്റുകൾ, ഗ്രാമീണ ഇൻസ്റ്റാളേഷനുകൾ എന്നിവയ്‌ക്കായി ശുപാർശ ചെയ്‌തിരിക്കുന്ന DABF-63 ന്യൂട്രൽ നഷ്‌ടപ്പെടുകയോ വോൾട്ടേജ് തകരുകയോ ബ്ലാക്ക്ഔട്ടിൻ്റെ സമയത്തോ പോലും പ്രവർത്തിക്കുന്നത് തുടരും-ഇലക്‌ട്രോണിക് ബദലുകളെ അപേക്ഷിച്ച് ഒരു നിർണായക നേട്ടം. ഒരു സ്വതന്ത്ര കോൺടാക്റ്റ് പൊസിഷൻ ഇൻഡിക്കേറ്റർ, –25°C മുതൽ +40°C വരെ ഓപ്പറേറ്റിംഗ് റേഞ്ച്, കരുത്തുറ്റ ടെർമിനൽ ഡിസൈൻ എന്നിവ ഉപയോഗിച്ച്, അത് ഏറ്റവും പ്രധാനപ്പെട്ടിടത്ത് പരാജയപ്പെടാത്ത പ്രകടനം നൽകുന്നു.

പ്രധാന സവിശേഷതകൾ

മോഡൽ: DABF-63 സീരീസ്

തരം: വൈദ്യുതകാന്തിക RCBO (ഇലക്ട്രോണിക്സ് ഇല്ല, സഹായ ശക്തി ആവശ്യമില്ല)

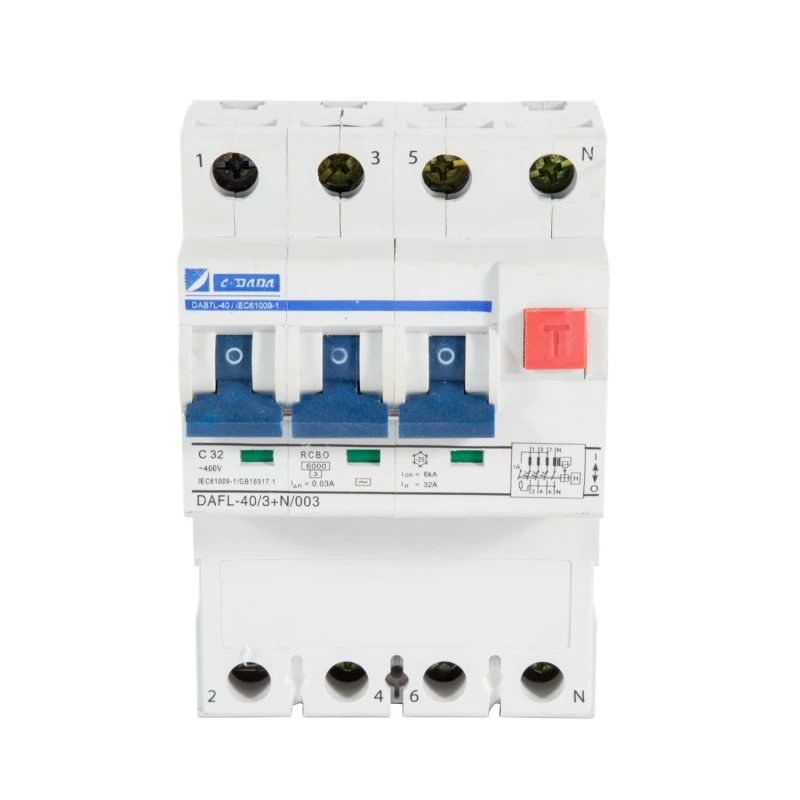

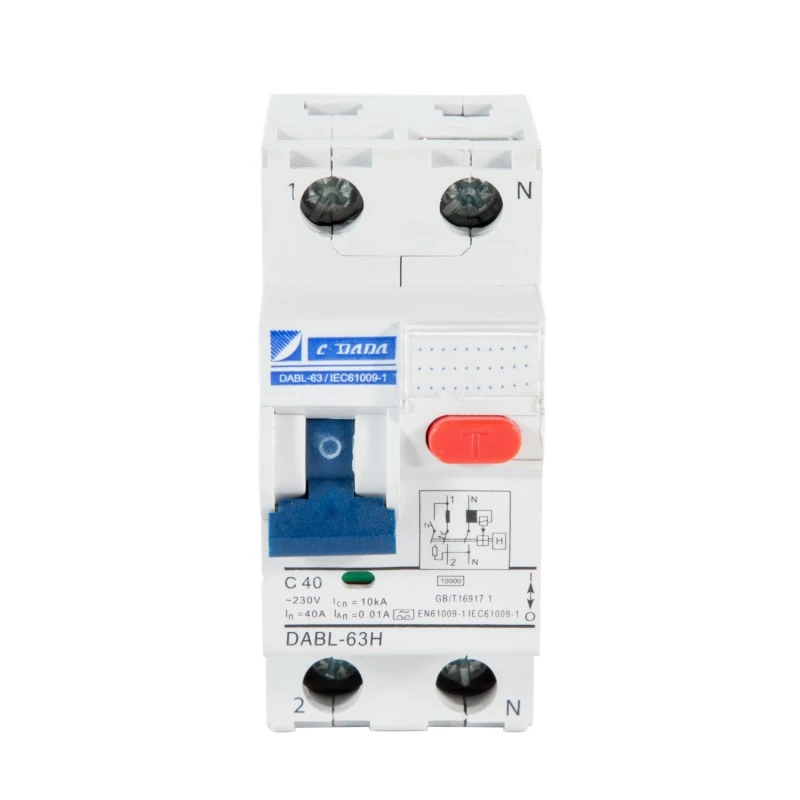

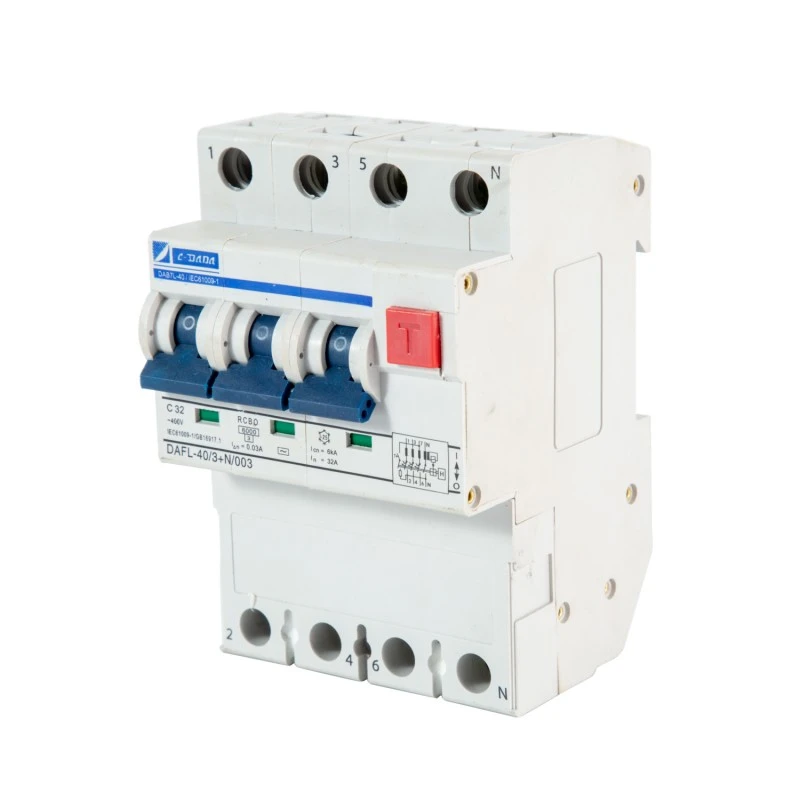

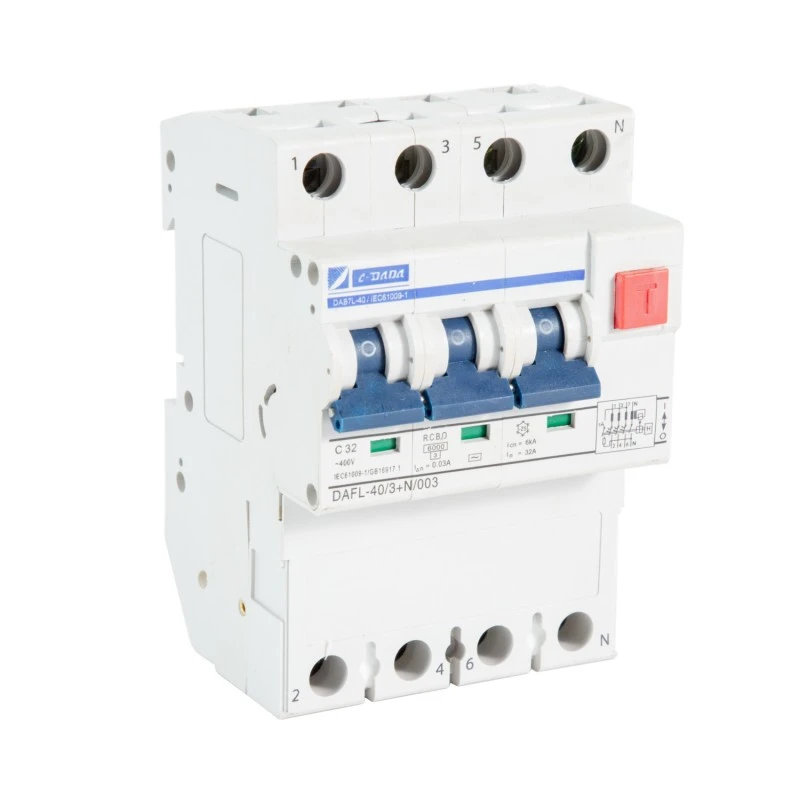

ധ്രുവങ്ങൾ: 2P (1+N) അല്ലെങ്കിൽ 4P (3+N)

റേറ്റുചെയ്ത നിലവിലെ (ഇൻ): 6–63A (DAB7 പ്ലാറ്റ്‌ഫോമിനെ അടിസ്ഥാനമാക്കിയുള്ള സാധാരണ ശ്രേണി)

ശേഷിക്കുന്ന സെൻസിറ്റിവിറ്റി (I△n): 30mA (വ്യക്തിഗത സംരക്ഷണത്തിനുള്ള സ്റ്റാൻഡേർഡ്; 100mA ഓപ്ഷണൽ)

നോൺ-ട്രിപ്പിംഗ് കറൻ്റ്: 0.5 × I△n

യാത്ര സമയം I△n: ≤ 0.1സെ

ബ്രേക്കിംഗ് കപ്പാസിറ്റി: 6kA

സംരക്ഷണ പ്രവർത്തനങ്ങൾ:

ശേഷിക്കുന്ന കറൻ്റ് (ലീക്കേജ്) - വൈദ്യുതകാന്തിക സംവേദനം

★ ഓവർലോഡ് - ബൈമെറ്റാലിക് തെർമൽ

★ ഷോർട്ട് സർക്യൂട്ട് - കാന്തിക പ്രകാശനം

★ പ്രവർത്തന താപനില: –25°C മുതൽ +40°C വരെ

മൗണ്ടിംഗ്: 35mm DIN റെയിലിൽ 2-മൊഡ്യൂൾ വീതി

പ്രധാന സവിശേഷതകൾ:

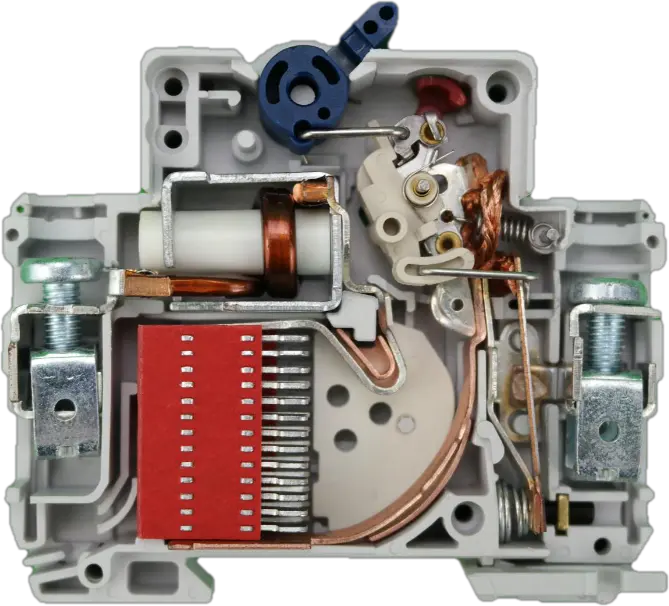

★ ശുദ്ധമായ ഇലക്ട്രോമാഗ്നെറ്റിക് ഡിഫറൻഷ്യൽ മെക്കാനിസം

★ സ്വതന്ത്ര കോൺടാക്റ്റ് സ്ഥാന സൂചകം (ശരി ഓൺ/ഓഫ്/ട്രിപ്പ് സ്റ്റാറ്റസ്)

★ പ്രതിമാസ പ്രവർത്തന പരിശോധനയ്ക്കുള്ള "ടെസ്റ്റ്" ബട്ടൺ

★ നോച്ച്ഡ് ടെർമിനൽ ക്ലാമ്പുകൾ → താഴ്ന്ന താപ നഷ്ടം, ശക്തമായ പിടി

★ സിൽവർ-ബെയറിംഗ് കോൺടാക്റ്റുകൾ → ഉയർന്ന ഈട്, കുറഞ്ഞ പ്രതിരോധം

★ ക്രോസ്-ഫങ്ഷണൽ സ്ക്രൂകൾ (+/–) → എളുപ്പമുള്ള ഇൻസ്റ്റാളേഷൻ

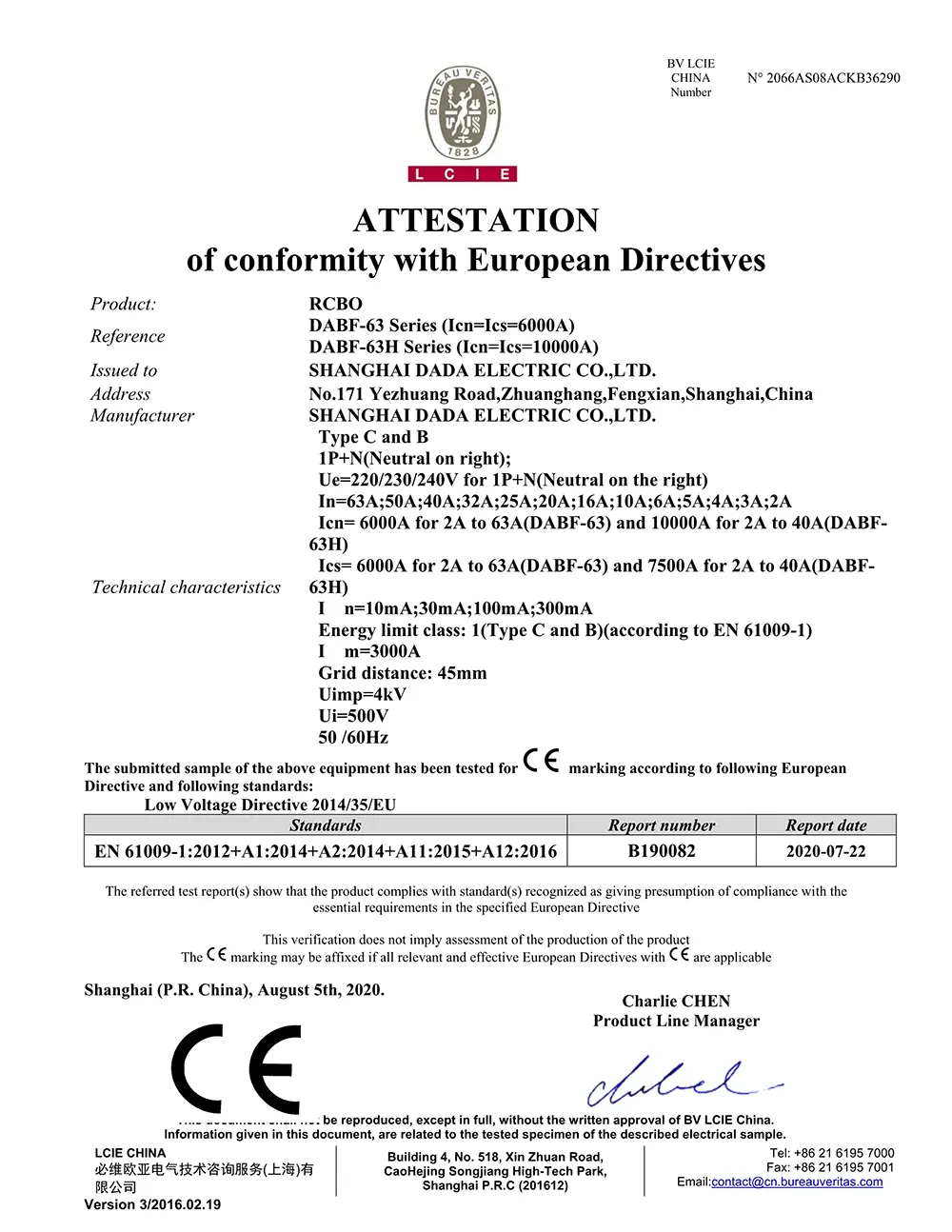

★ സർട്ടിഫിക്കേഷനുകൾ: CE, CB (RoHS കംപ്ലയിൻ്റ് മെറ്റീരിയലുകൾ)

എന്തുകൊണ്ടാണ് സിഡിഎഡിഎ ഇലക്‌ട്രോമാഗ്നറ്റിക് ആർസിബിഒ തിരഞ്ഞെടുക്കുന്നത്?

★ അധികാരമില്ലാതെ പ്രവർത്തിക്കുന്നു - എവർ

ഇലക്‌ട്രോണിക് RCBO-കളിൽ നിന്ന് വ്യത്യസ്തമായി, ഞങ്ങളുടെ 2P 4P വൈദ്യുതകാന്തിക RCBO-ന് ചോർച്ച കണ്ടെത്തുന്നതിന് ലൈൻ വോൾട്ടേജ് ആവശ്യമില്ല - ന്യൂട്രൽ പരാജയം, ബ്രൗൺഔട്ടുകൾ അല്ലെങ്കിൽ പൂർണ്ണമായ തകരാറുകൾ എന്നിവയിൽ സംരക്ഷണം ഉറപ്പാക്കുന്നു.

★ കഠിനമോ വിദൂരമോ ആയ സ്ഥലങ്ങൾക്ക് അനുയോജ്യം

ഗ്രാമീണ പ്രദേശങ്ങൾ, നിർമ്മാണ സൈറ്റുകൾ, ഫാമുകൾ, ടണലുകൾ, ഇലക്ട്രോണിക് ഉപകരണങ്ങൾ തകരാറിലായേക്കാവുന്ന അസ്ഥിര ഗ്രിഡുകളുള്ള പ്രദേശങ്ങൾ എന്നിവയ്ക്ക് അനുയോജ്യമാണ്.

★ അന്തർലീനമായ പരാജയം-സുരക്ഷിതം

അർദ്ധചാലകങ്ങൾ ഇല്ല = വാർദ്ധക്യം ഇല്ല, സോഫ്റ്റ്വെയർ പിശകുകൾ ഇല്ല, EMI സെൻസിറ്റിവിറ്റി ഇല്ല. തെളിയിക്കപ്പെട്ട വൈദ്യുതകാന്തിക ഭൗതികശാസ്ത്രം.

★ പ്രവർത്തന നില മായ്‌ക്കുക

സ്വതന്ത്ര കോൺടാക്റ്റ് ഇൻഡിക്കേറ്റർ യഥാർത്ഥ കോൺടാക്റ്റ് അവസ്ഥ കാണിക്കുന്നു - പരിപാലനത്തിനും സുരക്ഷാ ഓഡിറ്റിനും നിർണായകമാണ്.

★ ഒതുക്കമുള്ളതും വിശ്വസനീയവുമാണ്

2-മൊഡ്യൂൾ വലുപ്പം പാനൽ സ്ഥലം ലാഭിക്കുന്നു, അതേസമയം സിൽവർ-അലോയ് കോൺടാക്റ്റുകളും കരുത്തുറ്റ ടെർമിനലുകളും ദീർഘമായ സേവനജീവിതം ഉറപ്പാക്കുന്നു.

★ ആഗോള പാലിക്കൽ

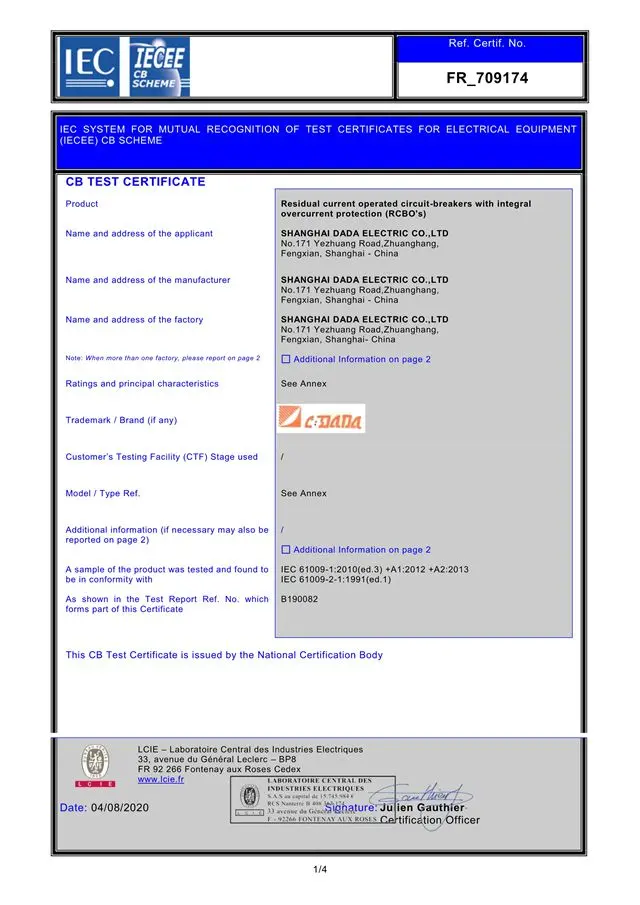

IEC, CE, CB സ്റ്റാൻഡേർഡുകൾക്ക് സാക്ഷ്യപ്പെടുത്തിയത് - കയറ്റുമതിക്കും അന്തർദേശീയ പ്രോജക്റ്റുകൾക്കും വിശ്വസനീയമാണ്.

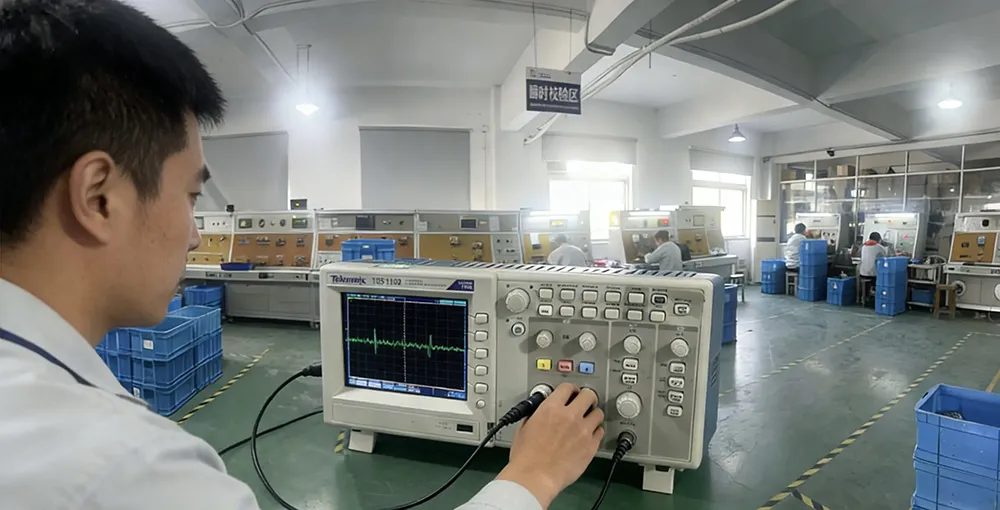

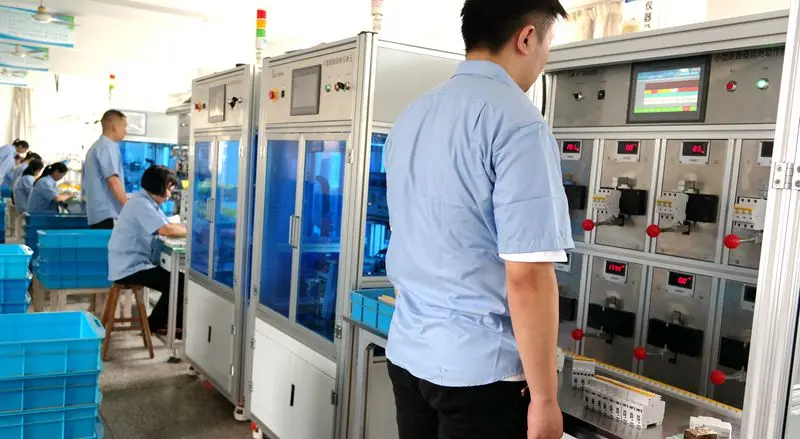

★ ഞങ്ങളുടെ സൗകര്യം ഉപേക്ഷിക്കുന്ന എല്ലാ ഉൽപ്പന്നങ്ങളും 100% പരിശോധിക്കുന്നത് ഞങ്ങളുടെ നയമായതിനാൽ, ഉൽപ്പന്നം ഞങ്ങളുടെ സൗകര്യം വിടുന്നതിന് മുമ്പ് അത് പ്രവർത്തനപരമായി 100% കൃത്യമാണെന്ന് ഞങ്ങൾക്ക് ഉറപ്പോടെ ഉറപ്പ് നൽകാൻ കഴിയും.

★ ഉപകരണങ്ങൾ, പ്രക്രിയകൾ, ആളുകൾ, സർട്ടിഫിക്കേഷനുകൾ എന്നിവയിൽ നിക്ഷേപിച്ചുകൊണ്ട് ഞങ്ങളുടെ സാങ്കേതിക വൈദഗ്ധ്യം വളർത്തിയെടുക്കുന്നത് ഞങ്ങൾ തുടരും, അത് ഞങ്ങളുടെ ഉൽപ്പന്നത്തിലും ആത്യന്തികമായി ഞങ്ങളുടെ ഉപഭോക്തൃ സംതൃപ്തിയിലും പ്രതിഫലിക്കും.

സാധാരണ ആപ്ലിക്കേഷനുകൾ

ഗ്രാമീണ വൈദ്യുതീകരണ പദ്ധതികൾ

ഔട്ട്‌ഡോർ സോക്കറ്റുകളും ഇവി ചാർജിംഗ് പോയിൻ്റുകളും (അടിസ്ഥാന പാളി)

ഗാരേജുകൾ, ബേസ്മെൻ്റുകൾ & വർക്ക്ഷോപ്പുകൾ (നനഞ്ഞതും തണുത്തതുമായ ചുറ്റുപാടുകൾ)

ടിടി എർത്തിംഗ് സിസ്റ്റംസ് (നിഷ്പക്ഷമായ സമഗ്രത മോശമായിരിക്കുന്നിടത്ത്)

ബാക്കപ്പ് സർക്യൂട്ടുകളും എമർജൻസി പാനലുകളും

പതിവായി ചോദിക്കുന്ന ചോദ്യങ്ങൾ

Q1: ഇലക്ട്രോണിക്, വൈദ്യുതകാന്തിക RCBO-കൾ തമ്മിലുള്ള വ്യത്യാസം എന്താണ്?

A1:

Q2: ഈ RCBO സർജ് സംരക്ഷണം നൽകുന്നുണ്ടോ?

A2: ഇല്ല. യഥാർത്ഥ വൈദ്യുതകാന്തിക RCBO-കളിൽ വേരിസ്റ്ററുകളും സർജ് സപ്രഷനും ഉൾപ്പെടുന്നില്ല - അവയ്ക്ക് ഇലക്ട്രോണിക് ഘടകങ്ങൾ ആവശ്യമാണ്. സർജ് സംരക്ഷണം ആവശ്യമാണെങ്കിൽ, ഒരു പ്രത്യേക SPD (സർജ് പ്രൊട്ടക്റ്റീവ് ഉപകരണം) ഉപയോഗിച്ച് ജോടിയാക്കുക.

Q3: വ്യക്തിഗത ഷോക്ക് സംരക്ഷണത്തിന് 30mA മതിയോ?

A3: അതെ. റെസിഡൻഷ്യൽ, കൊമേഴ്‌സ്യൽ സർക്യൂട്ടുകളിലെ നേരിട്ടുള്ള സമ്പർക്കത്തിൽ നിന്ന് ജീവൻ രക്ഷിക്കുന്നതിനുള്ള IEC സ്റ്റാൻഡേർഡ് ത്രെഷോൾഡാണ് 30mA.

Q4: ഇത് പ്രധാന വരുമാന സംരക്ഷണമായി ഉപയോഗിക്കാമോ?

A4: അതെ-6kA ബ്രേക്കിംഗ് കപ്പാസിറ്റിയോടെ, DABF-63 ന് ചെറിയ വിതരണ ബോർഡുകളിൽ, പ്രത്യേകിച്ച് TT സിസ്റ്റങ്ങളിൽ ഇൻകമിംഗ് പരിരക്ഷയായി പ്രവർത്തിക്കാൻ കഴിയും.

Q5: എന്തുകൊണ്ടാണ് വൈദ്യുതകാന്തിക RCBO-യ്‌ക്കായി CDADA തിരഞ്ഞെടുക്കുന്നത്?

A5: CDADA ഓഫറുകൾ:

● യഥാർത്ഥ വൈദ്യുതകാന്തിക ഡിസൈൻ (മറഞ്ഞിരിക്കുന്ന ഇലക്ട്രോണിക്സ് ഇല്ല)

● ട്രൂ 0V പ്രവർത്തന ശേഷി

● 2-മൊഡ്യൂൾ ഒതുക്കമുള്ള വലുപ്പം-വൈദ്യുതകാന്തിക തരങ്ങൾക്ക് അപൂർവമാണ്

● സുരക്ഷാ സ്ഥിരീകരണത്തിനുള്ള സ്വതന്ത്ര കോൺടാക്റ്റ് സൂചകം

● ഗ്ലോബൽ സർട്ടിഫിക്കേഷനുകളും (CE/CB) OEM-റെഡി പിന്തുണയും
