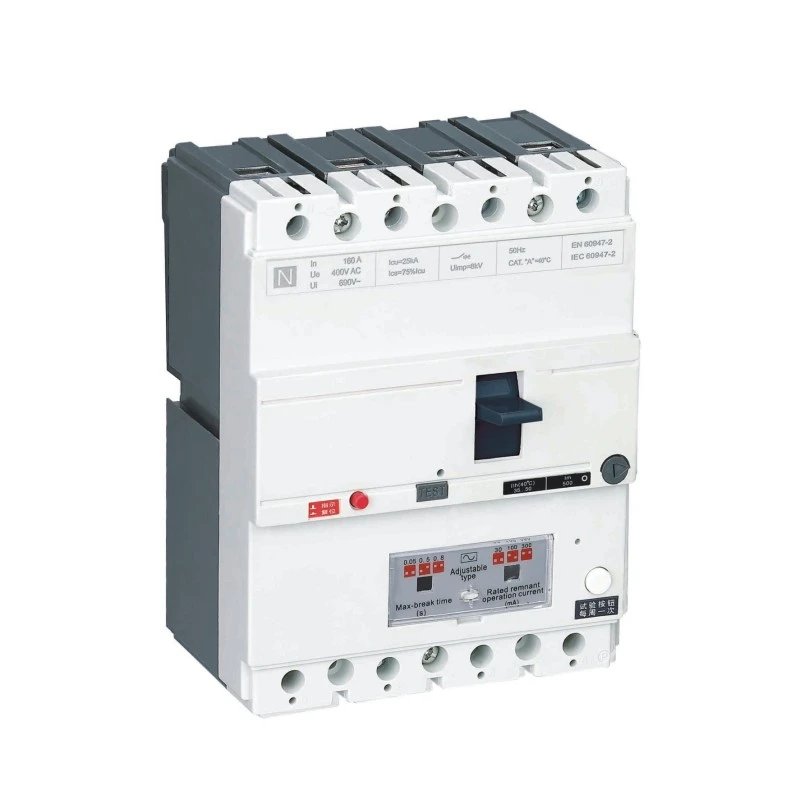

ലീക്കേജ് പ്രൊട്ടക്ഷൻ ഉള്ള എം.സി.സി.ബി

CDADA DAM1L സീരീസ് MCCB ഉപയോഗിച്ച് ഓവർലോഡിന് അതീതമായ വൈദ്യുത സുരക്ഷയും ഷോർട്ട് സർക്യൂട്ട് സംരക്ഷണവും വർദ്ധിപ്പിക്കുക. പ്രൊഫഷണൽ നിർമ്മാതാക്കളായ ഷാങ്ഹായ് DADA ഇലക്‌ട്രിക് CO., LTD, അന്താരാഷ്ട്ര നിലവാരത്തിൽ രൂപകൽപ്പന ചെയ്‌ത ഈ ചോർച്ച MCCB 4P ഉയർന്ന പ്രവർത്തനക്ഷമതയുള്ള പവർ ഡിസ്ട്രിബ്യൂഷനും ലൈഫ്-സേവിംഗ് ഗ്രൗണ്ട് ഫോൾട്ട് കണ്ടെത്തലും സംയോജിപ്പിക്കുന്നു.

400V/415V-ൽ 10A മുതൽ 500A വരെ റേറ്റുചെയ്‌തു, ഇത് ക്രമീകരിക്കാവുന്ന ശേഷിക്കുന്ന പ്രവർത്തന കറൻ്റും (30mA-1000mA) ഓപ്‌ഷണൽ സമയ കാലതാമസവും വാഗ്ദാനം ചെയ്യുന്നു-വ്യക്തിഗത സുരക്ഷയ്‌ക്കോ (≤30mA) അല്ലെങ്കിൽ അഗ്നി പ്രതിരോധത്തിനോ (100mA-500mA+) അനുയോജ്യമായ സംരക്ഷണം സാധ്യമാക്കുന്നു. മൾട്ടി-ഫേസ് പവർഡ് ഇലക്ട്രോണിക്സ് ഉപയോഗിച്ച്, ഒരു ഘട്ടം പരാജയപ്പെടുകയോ വോൾട്ടേജ് 50V ലേക്ക് താഴുകയോ ചെയ്താലും അത് പ്രവർത്തനക്ഷമമായി തുടരും, തുരങ്കങ്ങൾ, ഉയർന്ന ഉയരങ്ങൾ, ഗതാഗത കേന്ദ്രങ്ങൾ, വ്യാവസായിക പ്ലാൻ്റുകൾ തുടങ്ങിയ നിർണായക അടിസ്ഥാന സൗകര്യങ്ങളിൽ സമാനതകളില്ലാത്ത വിശ്വാസ്യത ഉറപ്പാക്കുന്നു.

പ്രധാന സവിശേഷതകൾ

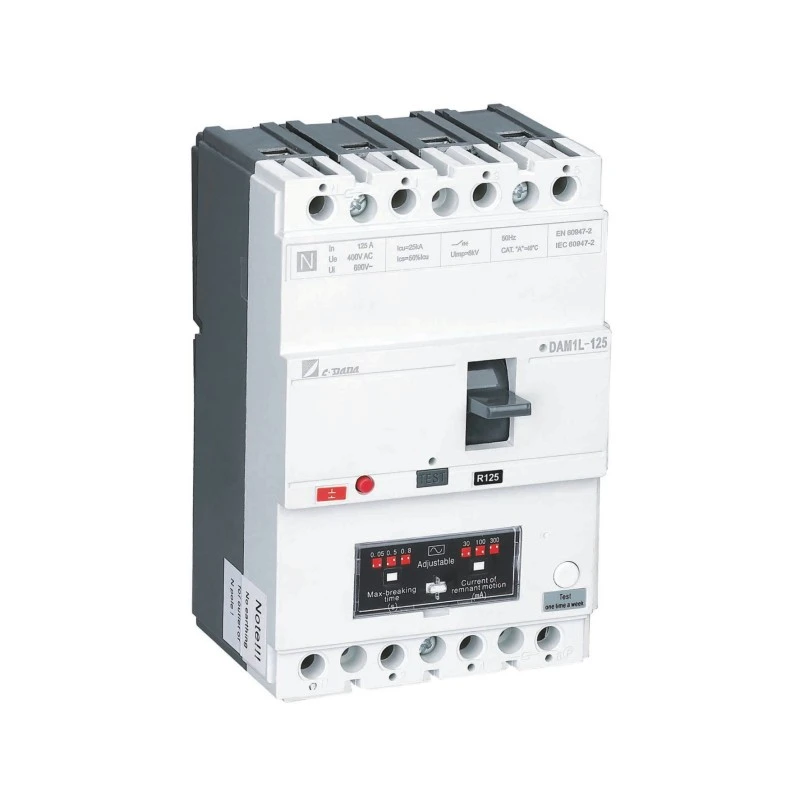

മോഡൽ: DAM1L സീരീസ് - എർത്ത് ലീക്കേജ് MCCB (CBR-type MCCB)

ധ്രുവങ്ങൾ: 4P (സ്റ്റാൻഡേർഡ്; 3P അഭ്യർത്ഥന പ്രകാരം ലഭ്യമാണ്)

റേറ്റുചെയ്ത നിലവിലെ (ഇൻ): 10A - 500A

റേറ്റുചെയ്ത വോൾട്ടേജ്: 400V / 415V എസി, 50Hz

ഇൻസുലേഷൻ വോൾട്ടേജ് (Ui): 400V (≤160A), 690V (>250A)

ശേഷിക്കുന്ന നിലവിലെ ക്രമീകരണങ്ങൾ (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

ക്രമീകരിക്കൽ: I△n-ൻ്റെയും യാത്രാ സമയത്തിൻ്റെയും ഓൺ-സൈറ്റ് ക്രമീകരണം (തൽക്ഷണമോ കാലതാമസമോ)

ബ്രേക്കിംഗ് കപ്പാസിറ്റി തരങ്ങൾ:

ബി തരം: അടിസ്ഥാനം (Inm < 100A)

എസ് തരം: സ്റ്റാൻഡേർഡ്

H തരം: ഉയർന്ന ബ്രേക്കിംഗ് (>160A)

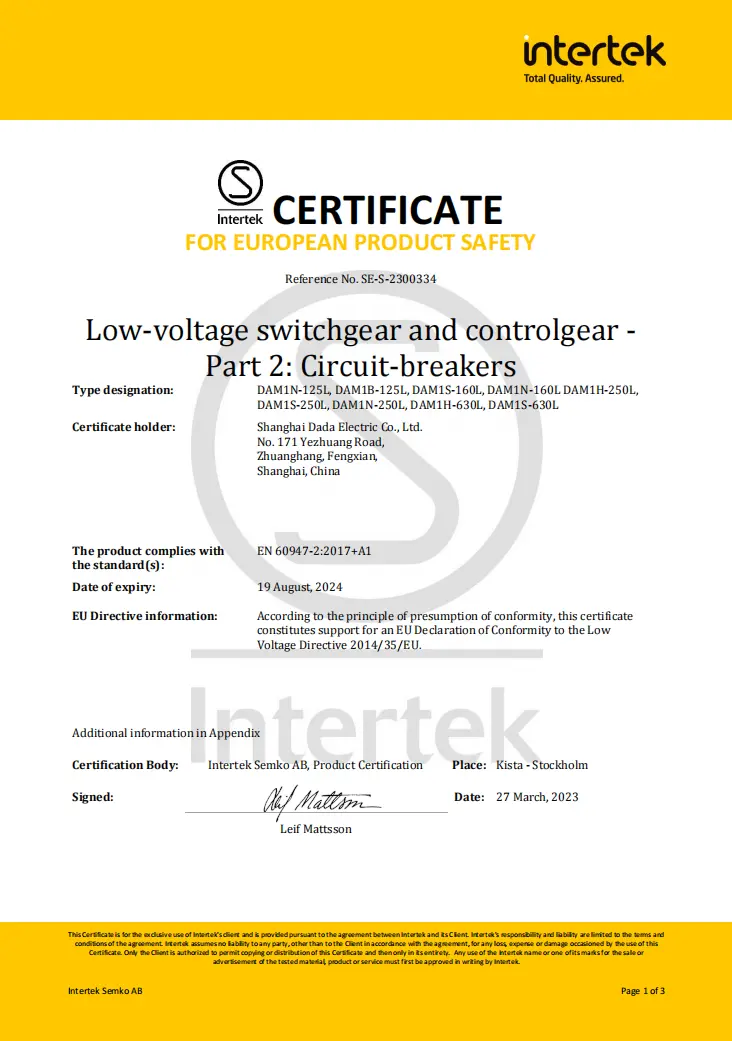

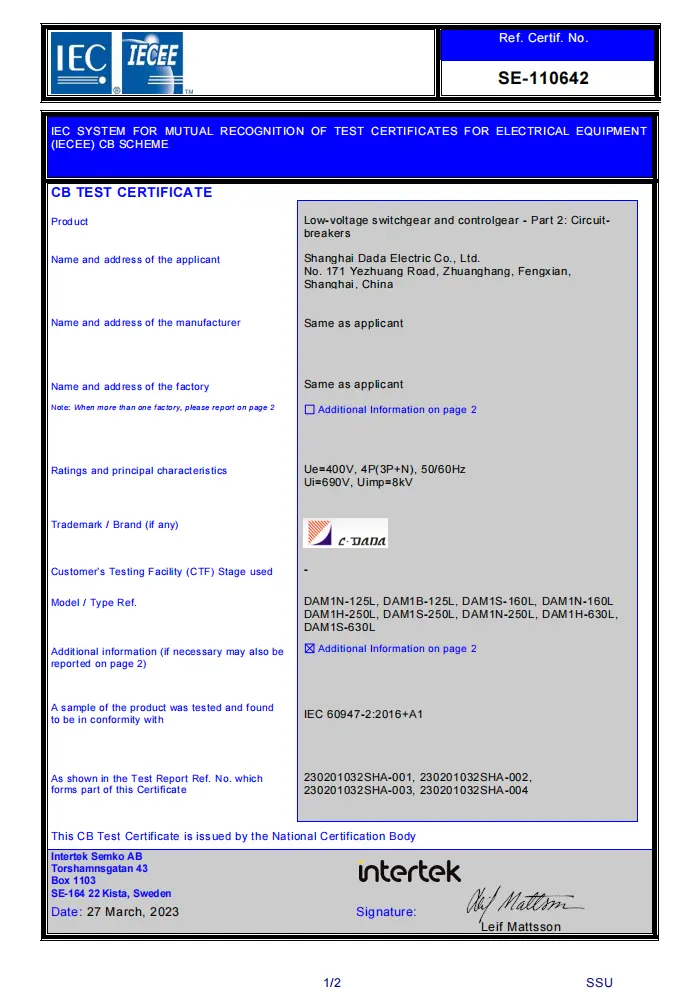

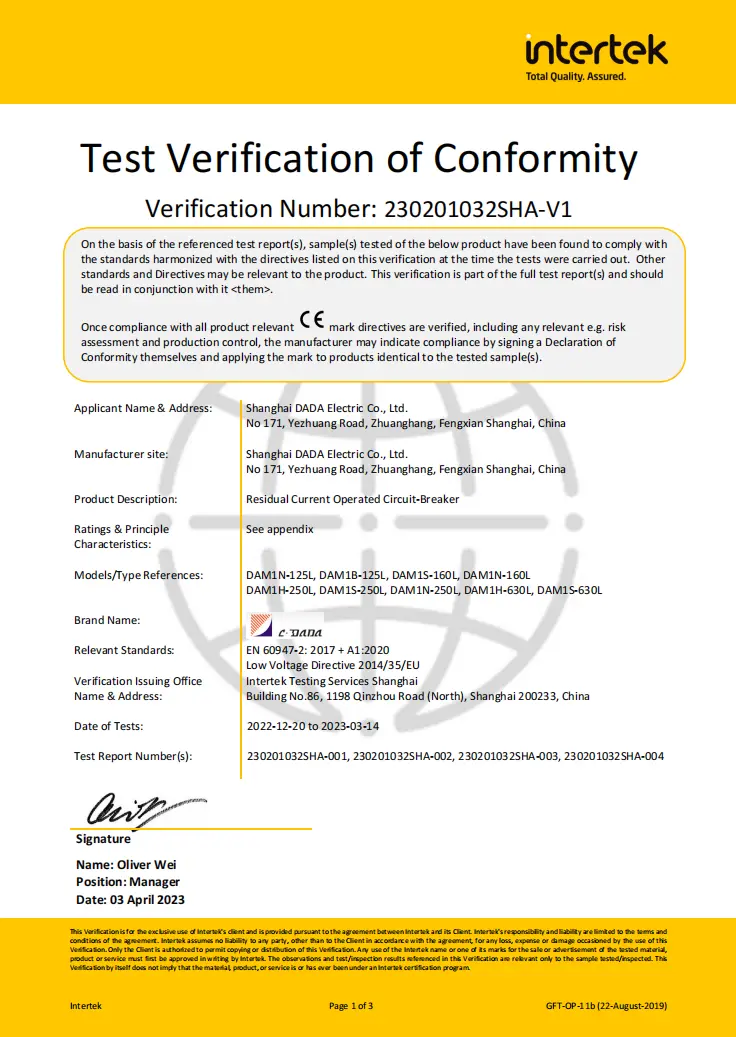

സർട്ടിഫിക്കേഷനുകൾ: CE, CB, SEMKO

പ്രധാന സവിശേഷതകൾ:

★ മൾട്ടി-ഫേസ് പവർഡ് ആർസിഡി സർക്യൂട്ട് → 50V വരെ പ്രവർത്തിക്കുന്നു

★ പ്രധാന & ആർസിംഗ് കോൺടാക്റ്റുകൾ വേർതിരിക്കുക

★ പുഷ്-ടു-ട്രിപ്പ് ടെസ്റ്റ് ബട്ടൺ

★ ക്രമീകരിക്കാവുന്ന കാന്തിക ക്രമീകരണം (0.8–1.0×ഇൻ)

★ ശക്തമായ EMI/RFI വിരുദ്ധ ഇടപെടൽ ശേഷി

★ മുഴുവൻ ആക്സസറി ശ്രേണി: ഷണ്ട് ട്രിപ്പ്, ഓക്സിലറി/അലാറം കോൺടാക്റ്റുകൾ, റോട്ടറി ഹാൻഡിൽ

സാങ്കേതിക ഡാറ്റ ഷീറ്റ്

എർത്ത്-ലീക്കേജ് സർക്യൂട്ട് ബ്രേക്കറുകൾ (ELCB)

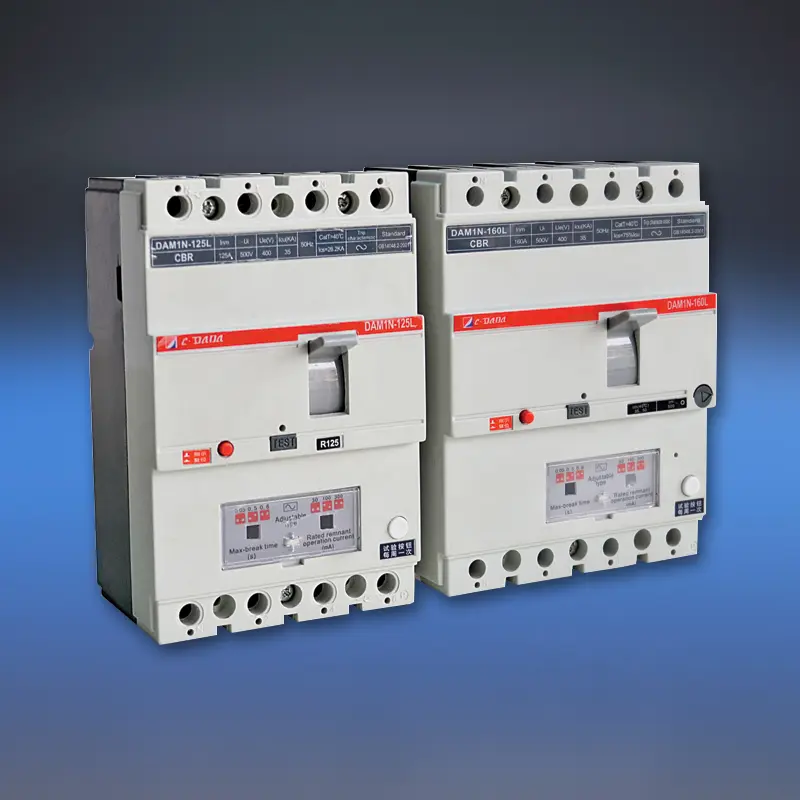

മോഡൽ			DAM1-125L			DAM1-160L
ബ്രേക്കിംഗ് കപ്പാസിറ്റി കോഡ്			B	N	S	B	N	S
ഫ്രെയിം വലുപ്പത്തിൻ്റെ റേറ്റുചെയ്ത കറൻ്റ്- Inm (A)			125 എ			160എ
റേറ്റുചെയ്ത നിലവിലെ-ഇൻ(40,50 അല്ലെങ്കിൽ 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125 എ			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)എ
Ui (V)			690V			690V
Ue (V)			400V			400/415V
ധ്രുവത്തിൻ്റെ എണ്ണം			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
ഐസിഎം(പീക്ക്)/കോസ് എഫ് (കെഎ)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
ശേഷിക്കുന്ന നിലവിലെ പരിധി(mA)			100-300-500			100-300-500
സമയ കാലതാമസം(മിസെ)			50-500-800			50-500-800
Uimp (V)			10000			8000
വൈദ്യുത വസ്തു (V)			2500			3000
ലോണൈസേഷൻ ദൂരം (മില്ലീമീറ്റർ)			≤30/0			≤30/0
സഹിഷ്ണുത	മൊത്തം സൈക്കിളുകൾ		8000			8000
	ഇലക്ട്രിക്കൽ ലൈഫ്		1000			1000
	മെക്കാനിക്കൽ ജീവിതം		7000			7000
വിഭാഗം (EN 60947-2/IEC 60947-2)	പ്രധാന സർക്യൂട്ട്		A/0			A/0
	ഓക്സിലറി സർക്യൂട്ട്		എസി-15			എസി-15
വോൾട്ടേജ് റിലീസിന് കീഴിൽ			√			√
ഷണ്ട് റിലീസ്			√			√
സഹായ കോൺടാക്റ്റ്			√			√
അലാറം കോൺടാക്റ്റ്			√			√
സഹായ കോൺടാക്റ്റും അലാറം കോൺടാക്റ്റും			√			√
ഓപ്പറേഷൻ മെക്കാനിസം കൈകാര്യം ചെയ്യുക			√			√
ഇലക്ട്രിക്കൽ ഓപ്പറേഷൻ മെക്കാനിസം			√			√
ടെർമിനൽ കവർ			√			√
ഫേസ് സെപ്പറേറ്റർ			√			√
	W (മില്ലീമീറ്റർ)	3P	-			-
		4P	101			120
	L (മില്ലീമീറ്റർ)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
ഭാരം	സ്ഥിര പതിപ്പ് 3P/4P		-			-
	പ്ലഗ്-ഇൻ പതിപ്പ് 3P/4P		-			-
	3P/4P പതിപ്പ് വരയ്ക്കുക		-			-

ചോർച്ച പരിരക്ഷയുള്ള CDADA MCCB തിരഞ്ഞെടുക്കുന്നത് എന്തുകൊണ്ട്?

★ യഥാർത്ഥ സംയോജിത സുരക്ഷ

ആഡ്-ഓൺ RCD മൊഡ്യൂളുകളിൽ നിന്ന് വ്യത്യസ്തമായി, DAM1L-ന് ബിൽറ്റ്-ഇൻ, ഫാക്ടറി-കാലിബ്രേറ്റഡ് ലീക്കേജ് പ്രൊട്ടക്ഷൻ ഉണ്ട് - തികഞ്ഞ ഏകോപനം ഉറപ്പാക്കുകയും അനുയോജ്യത പ്രശ്നങ്ങൾ ഇല്ലാതാക്കുകയും ചെയ്യുന്നു.

★ RCD സർക്യൂട്ടിനുള്ള മൾട്ടി-ഫേസ് പവർ

ഒരു ഘട്ടം നഷ്ടപ്പെട്ടാൽ ആദ്യകാല RCD-കൾ പരാജയപ്പെട്ടു. CDADA യുടെ രൂപകൽപ്പന എല്ലാ ഘട്ടങ്ങളും പരിരക്ഷിക്കുന്ന ഇലക്ട്രോണിക്സ് പവർ ചെയ്യുന്നതിനായി ഉപയോഗിക്കുന്നു, അതിനാൽ ഘട്ടം നഷ്ടപ്പെടുമ്പോഴോ ഗുരുതരമായ അണ്ടർ വോൾട്ടേജിലോ പോലും ഇത് പ്രവർത്തിക്കുന്നു.

★ ഒരു ഉപകരണത്തിൽ ഇരട്ട സംരക്ഷണ ലക്ഷ്യങ്ങൾ

◆ 30mA: വ്യക്തിഗത ഷോക്ക് സംരക്ഷണത്തിനുള്ള IEC ആവശ്യകതകൾ നിറവേറ്റുന്നു

◆ 100mA–1000mA: ചെറുതും സ്ഥിരവുമായ ഗ്രൗണ്ട് തകരാറുകളിൽ നിന്നുള്ള ഇൻസുലേഷൻ ഡീഗ്രേഡേഷൻ തീ തടയുന്നു

★ യഥാർത്ഥ ലോക സാഹചര്യങ്ങൾക്കായി ഫീൽഡ് ക്രമീകരിക്കാവുന്ന

നനഞ്ഞ ചുറ്റുപാടുകളിൽ (ഉദാ. കാർ വാഷുകൾ, ഫാമുകൾ) സുരക്ഷിതത്വം നിലനിറുത്തുമ്പോൾ ശല്യപ്പെടുത്തൽ ഒഴിവാക്കാൻ മികച്ച സംവേദനക്ഷമതയും സമയ കാലതാമസവും.

★ വ്യാവസായിക നിലവാരത്തിലുള്ള വിശ്വാസ്യത

ഉയർന്ന ബ്രേക്കിംഗ് കപ്പാസിറ്റി (എച്ച്-ടൈപ്പ്), ശക്തമായ ആർക്ക് വേർതിരിക്കൽ, IP20+ ടെർമിനൽ സംരക്ഷണം എന്നിവ കഠിനമായ വാണിജ്യ, വ്യാവസായിക ക്രമീകരണങ്ങൾക്ക് അനുയോജ്യമാക്കുന്നു.

★ ആഗോള പാലിക്കൽ, പ്രാദേശിക മൂല്യം

യൂറോപ്പ് (CE/CB), നോർഡിക് രാജ്യങ്ങൾ (SEMKO) - കയറ്റുമതി പ്രോജക്റ്റുകൾക്ക് അനുയോജ്യം - ഒരു വിശ്വസ്ത ചൈനീസ് നിർമ്മാതാവിൽ നിന്നുള്ള മത്സര വില.

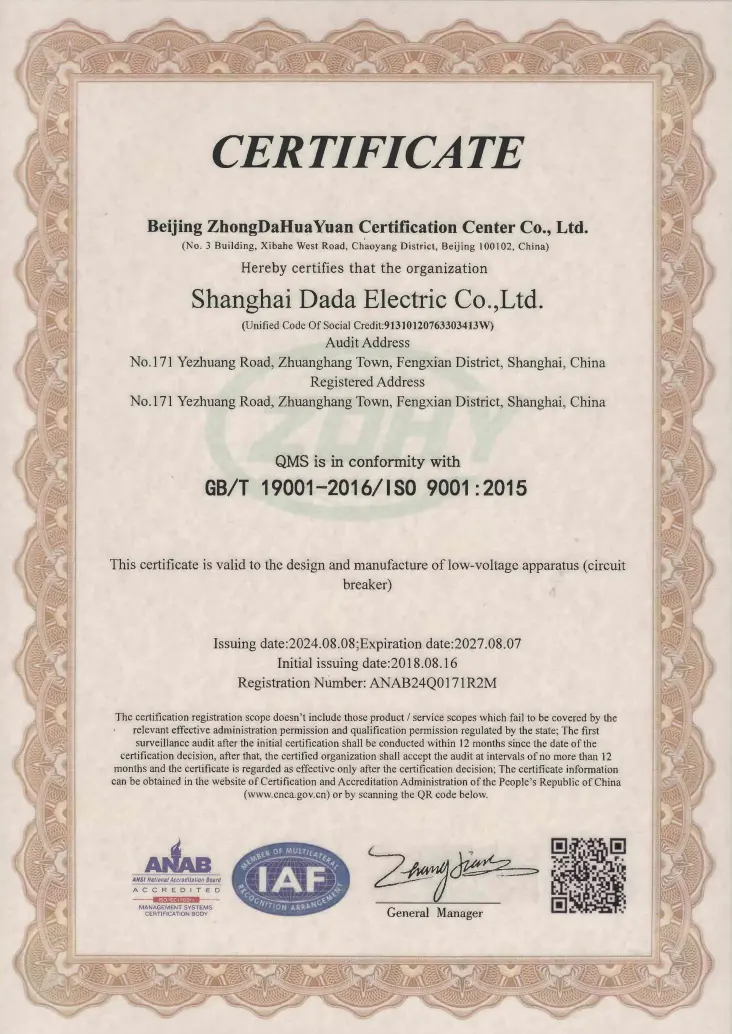

★ ഞങ്ങളുടെ നിർമ്മാണ സൗകര്യം ISO9001:2015 ക്വാളിറ്റി മാനേജ്മെൻ്റ് സിസ്റ്റത്തിന് കീഴിൽ സാക്ഷ്യപ്പെടുത്തിയിരിക്കുന്നു.

സാധാരണ ആപ്ലിക്കേഷനുകൾ

ഉയർന്ന വാസസ്ഥലം: പ്രധാന വരുമാനം അല്ലെങ്കിൽ ഫ്ലോർ പാനലുകൾ (അഗ്നിബാധ കുറയ്ക്കുന്നതിന് 300mA)

തുരങ്കങ്ങളും സബ്‌വേകളും: പരാജയപ്പെടാത്ത ചോർച്ച കണ്ടെത്തൽ ആവശ്യമായ നിർണ്ണായക അടിസ്ഥാന സൗകര്യങ്ങൾ

ആശുപത്രികളും സ്കൂളുകളും: ആർദ്ര പ്രദേശങ്ങളിൽ 30mA സംരക്ഷണം (ലാബുകൾ, വിശ്രമമുറികൾ)

വ്യാവസായിക പ്ലാൻ്റുകൾ: ഗ്രൗണ്ട് ഫോൾട്ട് മോണിറ്ററിംഗ് ഉള്ള മോട്ടോർ ഫീഡറുകൾ

നിർമ്മാണ സൈറ്റുകൾ: പേഴ്സണൽ പ്രൊട്ടക്ഷൻ ഉള്ള താൽക്കാലിക വൈദ്യുതി വിതരണം

പതിവുചോദ്യങ്ങൾ

Q1: ഒരു സാധാരണ MCCB-യും ചോർച്ച പരിരക്ഷയുള്ള ഒരു MCCB-യും തമ്മിലുള്ള വ്യത്യാസം എന്താണ്?

A1: ഒരു സാധാരണ MCCB ഓവർലോഡ്, ഷോർട്ട് സർക്യൂട്ടുകൾ എന്നിവയിൽ നിന്ന് മാത്രമേ സംരക്ഷിക്കൂ. DAM1L ശേഷിക്കുന്ന വൈദ്യുതധാര (എർത്ത് ലീക്കേജ്) കണ്ടെത്തൽ ചേർക്കുന്നു-നിലത്തേക്ക് കറൻ്റ് ലീക്ക് ചെയ്യുമ്പോൾ (ഉദാഹരണത്തിന്, ഒരു വ്യക്തിയിലൂടെയോ കേടായ ഇൻസുലേഷനിലൂടെയോ), വൈദ്യുതാഘാതമോ തീയോ തടയുന്നു.

Q2: വ്യക്തിഗത സംരക്ഷണത്തിനായി എനിക്ക് 100A MCCB RCD ഉപയോഗിക്കാമോ?

A2: 30mA ആയി സജ്ജീകരിച്ചാൽ മാത്രം. റേറ്റുചെയ്ത കറൻ്റ് (100A) ലോഡ് കപ്പാസിറ്റി നിർവചിക്കുന്നു; ശേഷിക്കുന്ന ക്രമീകരണം (I△n) സുരക്ഷാ പ്രവർത്തനത്തെ നിർവചിക്കുന്നു. ഷോക്ക് സംരക്ഷണത്തിന്, In എന്നത് പരിഗണിക്കാതെ തന്നെ I△n ≤30mA ആയിരിക്കണം.

Q3: RCD സർക്യൂട്ടിന് മൾട്ടി-ഫേസ് പവർ ആവശ്യമായി വരുന്നത് എന്തുകൊണ്ട്?

A3: ഒരു ഘട്ടം മാത്രമേ പവർ ചെയ്യുന്നുള്ളൂ എങ്കിൽ, സിംഗിൾ-ഫേസ് പരാജയം ചോർച്ച സംരക്ഷണത്തെ പ്രവർത്തനരഹിതമാക്കും. CDADA-യുടെ മൾട്ടി-ഫേസ് ഡിസൈൻ, ഫേസ് നഷ്ടത്തിലോ കുറഞ്ഞ വോൾട്ടേജിലോ (50V വരെ) പോലും RCD സജീവമായി നിലനിൽക്കുമെന്ന് ഉറപ്പാക്കുന്നു-സുരക്ഷാ തുടർച്ചയ്ക്ക് നിർണായകമാണ്.

Q4: 4P ലീക്കേജ് MCCB TT അല്ലെങ്കിൽ TN-S സിസ്റ്റങ്ങൾക്ക് അനുയോജ്യമാണോ?

A4: അതെ - ഇത് TT, TN-S, IT സിസ്റ്റങ്ങൾക്കായി രൂപകൽപ്പന ചെയ്‌തതാണ്. 4P ഡിസൈൻ എല്ലാ ഘട്ടങ്ങളെയും ന്യൂട്രലിനെയും തകർക്കുന്നു, ന്യൂട്രൽ അപ്‌സ്ട്രീം വിശ്വസനീയമായി നിലകൊള്ളാത്ത ടിടി സിസ്റ്റങ്ങൾക്ക് അത്യാവശ്യമാണ്.

Q5: എന്തുകൊണ്ട് മോഡുലാർ RCD + MCCB കോമ്പിനേഷനുകളിൽ CDADA തിരഞ്ഞെടുക്കണം?

A5: CDADA DAM1L ഓഫറുകൾ:

● ചെറിയ കാൽപ്പാട് (സംയോജിത വേഴ്സസ് രണ്ട് ഉപകരണങ്ങൾ)

● ഉറപ്പുള്ള ഏകോപനം (പൊരുത്തക്കേട് അപകടസാധ്യതയില്ല)

● കുറഞ്ഞ ചെലവും വയറിങ്ങിൻ്റെ സങ്കീർണ്ണതയും

● ഉയർന്ന വിശ്വാസ്യത (ഒറ്റ സീൽ ചെയ്ത യൂണിറ്റ്)

● ഫിക്സഡ് സെൻസിറ്റിവിറ്റി ആർസിഡികൾ ഉപയോഗിച്ച് ഓൺ-സൈറ്റ് അഡ്ജസ്റ്റബിലിറ്റി സാധ്യമല്ല
