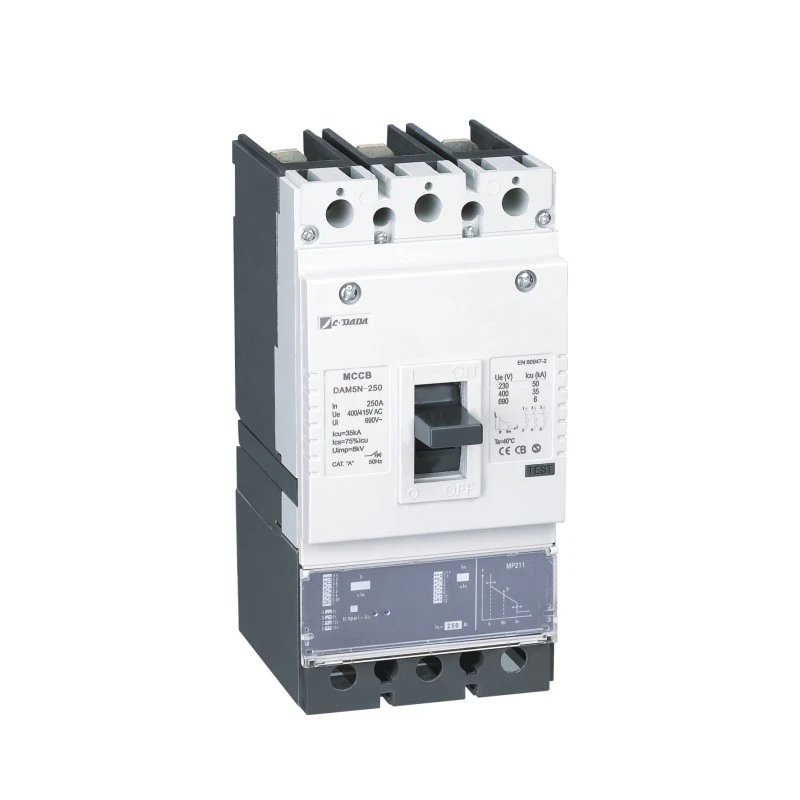

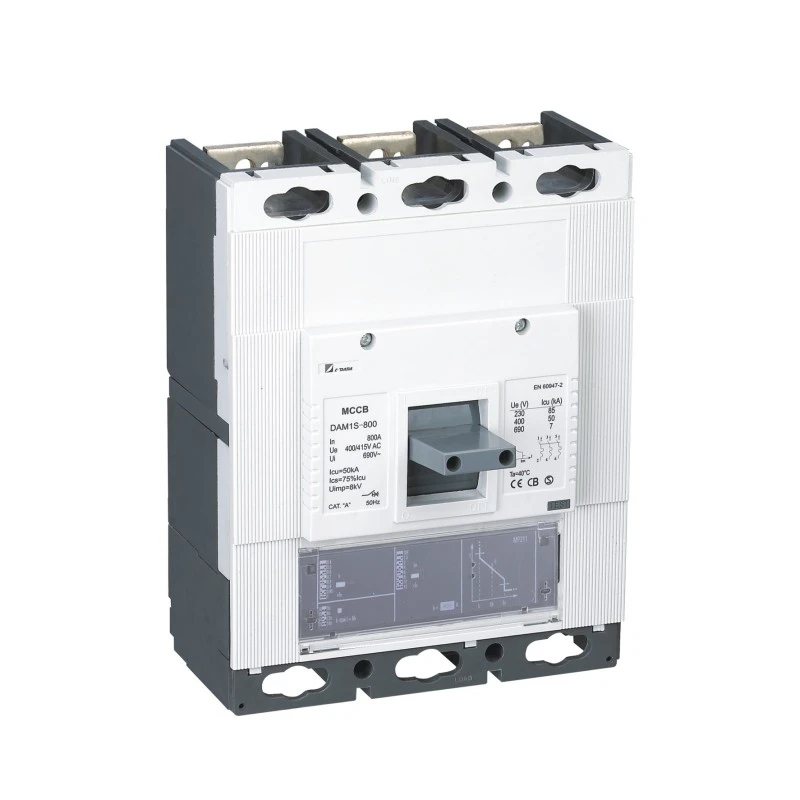

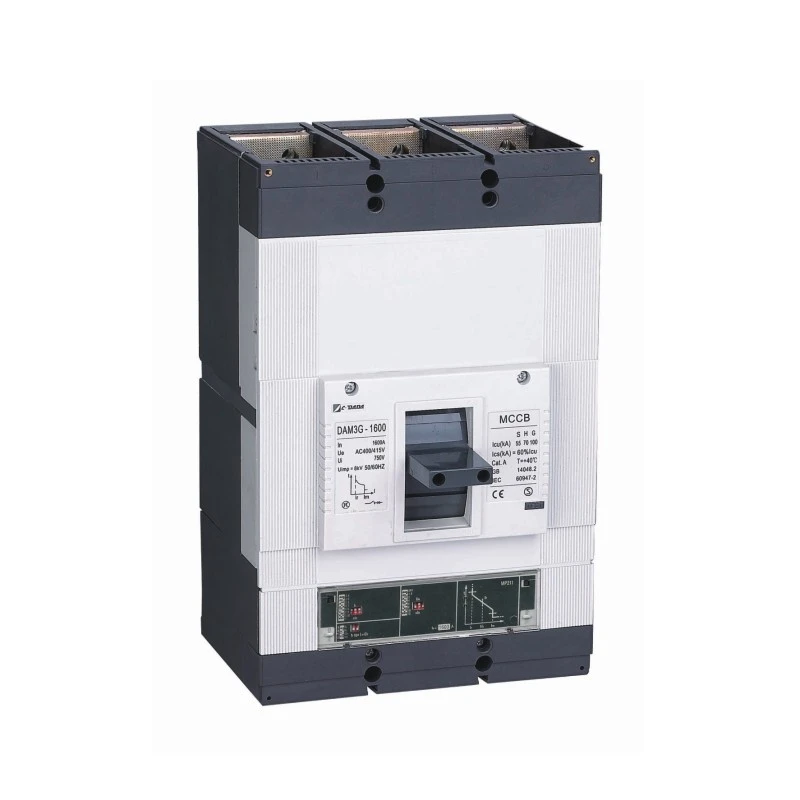

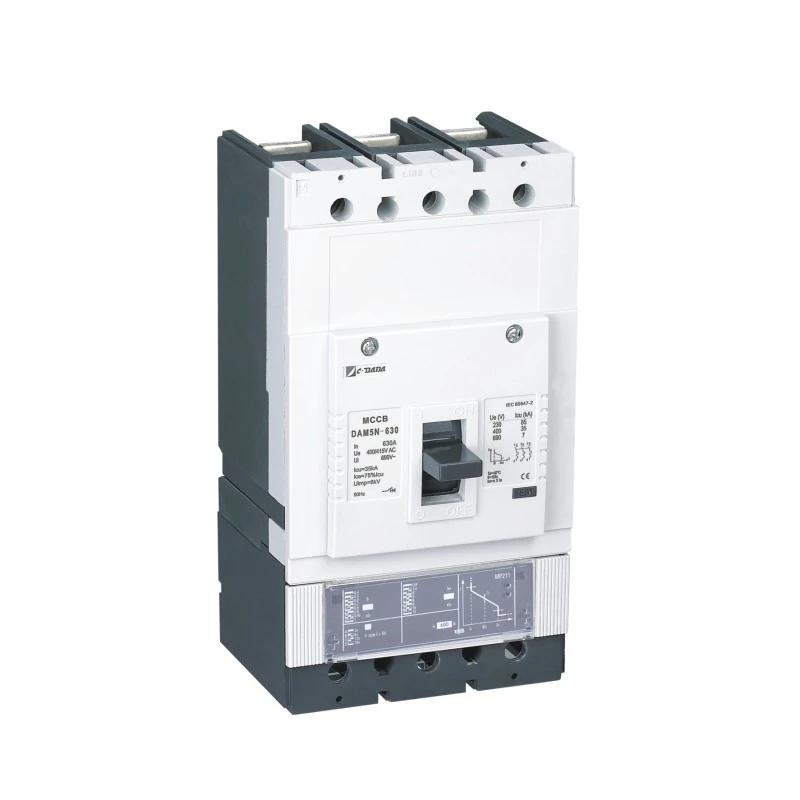

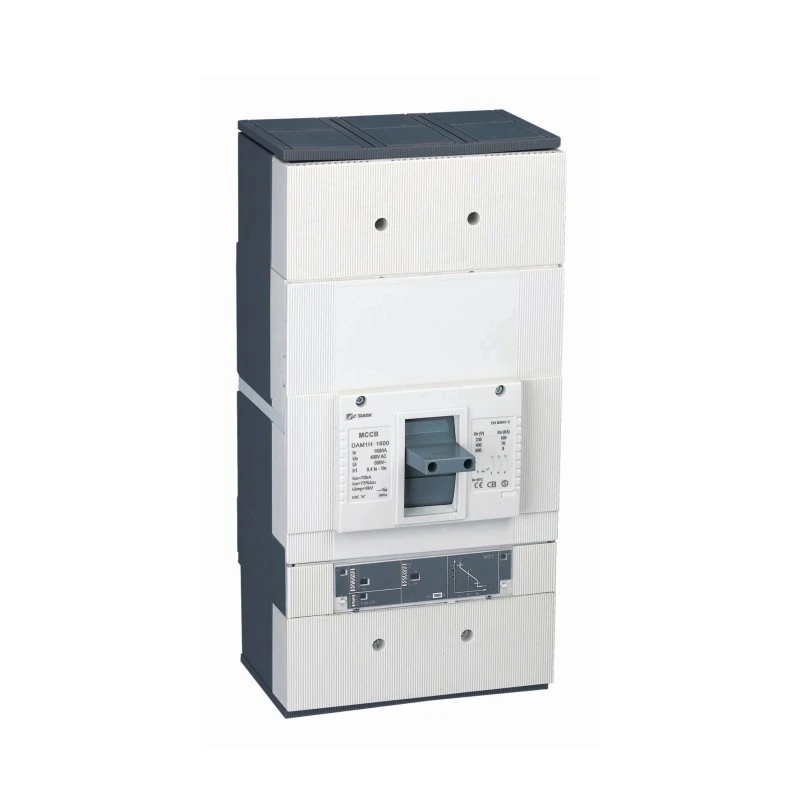

ഇലക്ട്രോണിക് തരം മോൾഡഡ് കേസ് സർക്യൂട്ട് ബ്രേക്കർ

കൃത്യത, ബുദ്ധി, വിശ്വാസ്യത എന്നിവ ആവശ്യപ്പെടുന്ന ആധുനിക പവർ സിസ്റ്റങ്ങൾക്ക്, ഷാങ്ഹായ് DADA ഇലക്ട്രിക് കോ., LTD-യുടെ ഇലക്ട്രോണിക് ടൈപ്പ് മോൾഡഡ് കേസ് സർക്യൂട്ട് ബ്രേക്കർ. ലോ-വോൾട്ടേജ് സംരക്ഷണത്തിൽ ഒരു പുതിയ മാനദണ്ഡം സജ്ജമാക്കുന്നു. പരമ്പരാഗത തെർമൽ-മാഗ്നറ്റിക് ബ്രേക്കറുകളിൽ നിന്ന് വ്യത്യസ്തമായി, ഈ ഇൻ്റലിജൻ്റ് MCCB വളരെ കൃത്യവും പ്രോഗ്രാം ചെയ്യാവുന്നതുമായ ഓവർകറൻ്റ് പരിരക്ഷ നൽകുന്നതിന് മൈക്രോപ്രൊസസ്സർ അടിസ്ഥാനമാക്കിയുള്ള ഒരു ഇലക്ട്രോണിക് ട്രിപ്പ് യൂണിറ്റ് ഉപയോഗിക്കുന്നു - അന്തരീക്ഷ താപനിലയിലെ ഏറ്റക്കുറച്ചിലുകൾക്കുള്ള പ്രതിരോധം.

40% മുതൽ 100% വരെ (തെർമൽ) വരെയും 1.5× മുതൽ 12× In (മാഗ്നറ്റിക്) വരെയും ക്രമീകരിക്കാവുന്ന ക്രമീകരണങ്ങളോടെ, ഡാറ്റാ സെൻ്ററുകൾ, വ്യാവസായിക പ്ലാൻ്റുകൾ, ആശുപത്രികൾ, പുനരുപയോഗ ഊർജ സംവിധാനങ്ങൾ എന്നിവയിലെ സങ്കീർണ്ണമായ ഏകോപനത്തിന് സമാനതകളില്ലാത്ത വഴക്കം ഇത് പ്രദാനം ചെയ്യുന്നു. 400V/415V-ൽ 100A മുതൽ 1600A വരെ റേറ്റുചെയ്‌തിരിക്കുന്ന ഇത് കോംപാക്‌ട് ഡിസൈനും വിപുലമായ പ്രവർത്തനക്ഷമതയും സംയോജിപ്പിക്കുന്നു-ഇത് ഇലക്‌ട്രോണിക്‌സ് പരാജയപ്പെടുകയാണെങ്കിൽപ്പോലും, അങ്ങേയറ്റത്തെ തകരാറുകൾ ഉണ്ടാകുമ്പോൾ പരാജയപ്പെടാത്ത നേരിട്ടുള്ള യാത്രയും ഉൾപ്പെടുന്നു.

പ്രധാന സവിശേഷതകൾ

മോഡൽ: CDADA DAM2 / DE സീരീസ് (ഇലക്‌ട്രോണിക് തരം മോൾഡഡ് കേസ് സർക്യൂട്ട് ബ്രേക്കർ)

തരം: ഇലക്ട്രോണിക് മോൾഡഡ് കേസ് സർക്യൂട്ട് ബ്രേക്കർ

ധ്രുവങ്ങൾ: 3P / 4P

റേറ്റുചെയ്ത വോൾട്ടേജ് (Ue): 400V / 415V എസി

റേറ്റുചെയ്ത നിലവിലെ (ഇൻ): 100A - 1600A

ട്രിപ്പ് യൂണിറ്റ്: മൈക്രോപ്രൊസസർ അടിസ്ഥാനമാക്കിയുള്ള ഇലക്ട്രോണിക് റിലീസ്

തെർമൽ അഡ്ജസ്റ്റ്മെൻ്റ് (Ir): 40% - 100% ഇൻ

കാന്തിക ക്രമീകരണം (Im): 1.5× – 12× In

പ്രയോജനങ്ങൾ

★ വിശാല ശ്രേണി:100A മുതൽ 1600A(AC)

★ ഒതുക്കമുള്ള അളവുകൾ

★ ക്രമീകരിക്കാവുന്ന താപ ക്രമീകരണം(40-100%)ഇൻ.

★ ക്രമീകരിക്കാവുന്ന കാന്തിക ക്രമീകരണം(1.5-12 തവണ)ഇൻ.

★ പുഷ് ടു ട്രിപ്പ് ബട്ടൺ പ്രൊവിഷൻ.

★ പ്രധാന കോൺടാക്റ്റുകൾ വേർതിരിക്കുക

★ വിശാലമായ ആക്സസറികൾ.

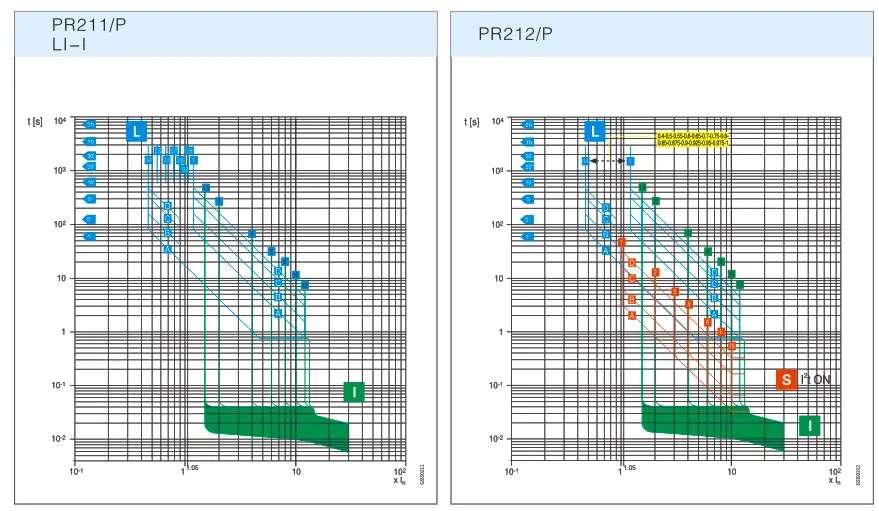

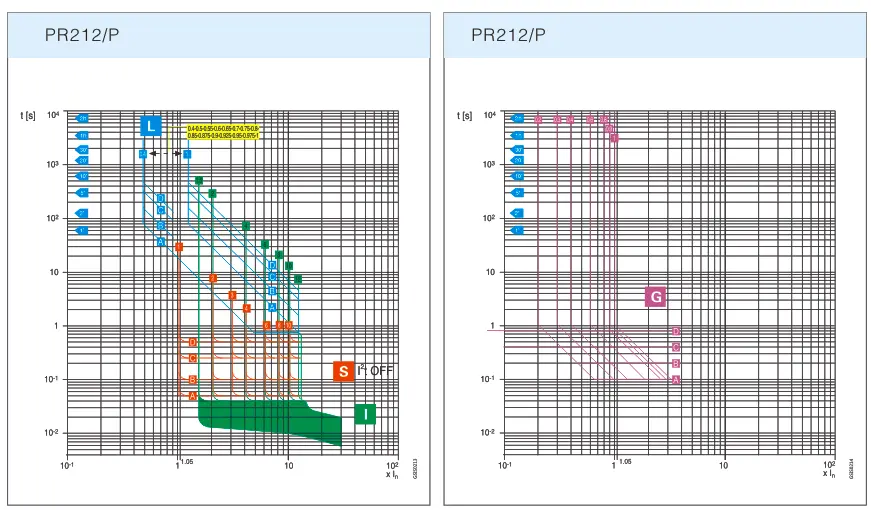

ഇലക്ട്രോണിക് റിലീസ് സ്വഭാവ വക്രം

ഇലക്ട്രിക്കൽ പാരാമീറ്ററുകൾ

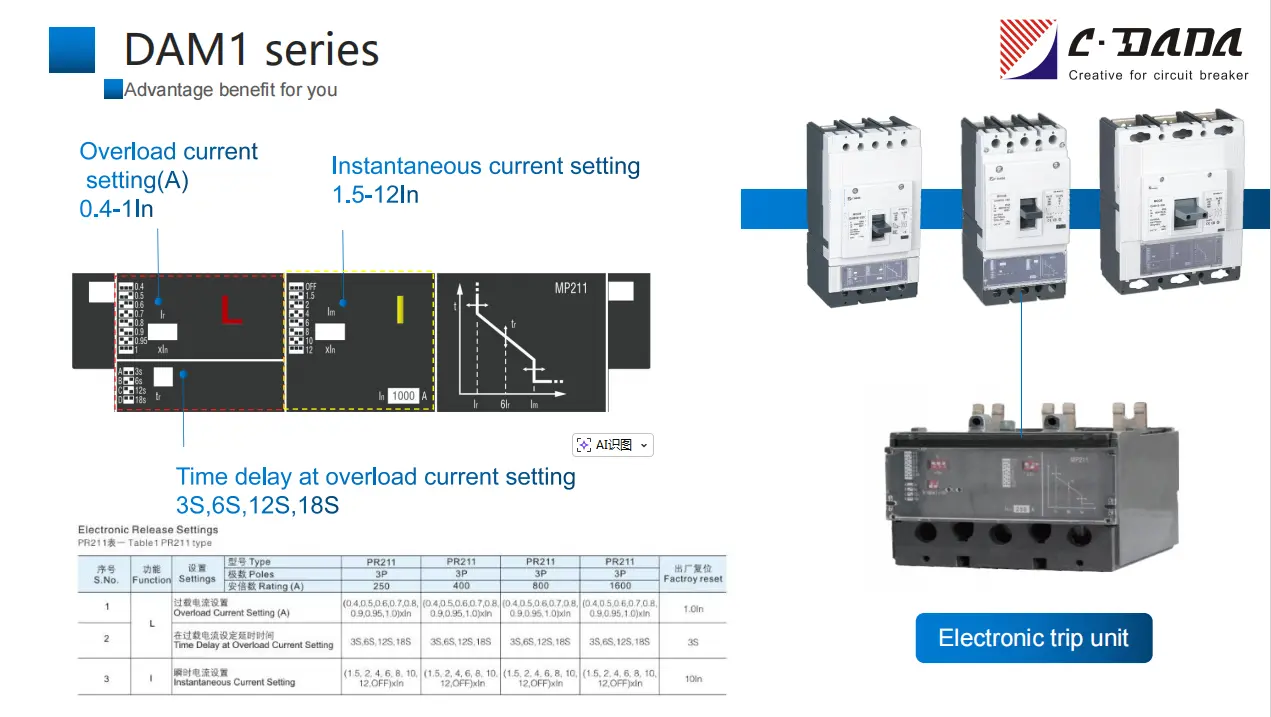

പട്ടിക 1 PR211 തരം

എസ്.നമ്പർ.

ഫംഗ്ഷൻ

ക്രമീകരണങ്ങൾ

ടൈപ്പ് ചെയ്യുക

PR211

PR211

PR211

PR211

ഫാക്‌ട്രോയ് റീസെറ്റ്

ധ്രുവങ്ങൾ

3P

3P

3P

3P

റേറ്റിംഗ് (എ)

250

400

800

1600

1

L

ഓവർലോഡ് നിലവിലെ ക്രമീകരണം (എ)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0ഇൻ

2

ഓവർലോഡ് നിലവിലെ ക്രമീകരണത്തിൽ സമയ കാലതാമസം

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3 എസ്

3

I

തൽക്ഷണ നിലവിലെ ക്രമീകരണം

(1.5, 2, 4, 6, 8, 10, 12, ഓഫ്) xIn

(1.5, 2, 4, 6, 8, 10, 12, ഓഫ്) xIn

(1.5, 2, 4, 6, 8, 10, 12, ഓഫ്) xIn

(1.5, 2, 4, 6, 8, 10, 12, ഓഫ്) xIn

10ഇഞ്ച്

പട്ടിക 2 PR212 തരം

എസ്.നമ്പർ.

ഫംഗ്ഷൻ

ക്രമീകരണങ്ങൾ

ടൈപ്പ് ചെയ്യുക

PR212

PR212

PR212

PR212

ഫാക്‌ട്രോയ് റീസെറ്റ്

ധ്രുവങ്ങൾ

3P

3P

3P

3P

റേറ്റിംഗ് (എ)

250

400/630

800

1600

1

L

ഓവർലോഡ് നിലവിലെ ക്രമീകരണം (എ)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0ഇൻ

2

ഓവർലോഡ് നിലവിലെ ക്രമീകരണത്തിൽ സമയ കാലതാമസം

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3 എസ്

3

S

ഷോർട്ട് - സർക്യൂട്ട് കറൻ്റ് ക്രമീകരണം (എ)

(1, 2, 3, 4, 6, 8, 10, ഓഫ്) xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6ഇഞ്ച്

4

ഷോർട്ട് സർക്യൂട്ട് നിലവിലെ ക്രമീകരണത്തിൽ സമയ കാലതാമസം

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1സെ

5

I

തൽക്ഷണ നിലവിലെ ക്രമീകരണം

(1.5, 2, 4, 6, 8, 10, 12, ഓഫ്) xIn

(1.5, 2, 4, 6, 8, 10, 12, ഓഫ്) xIn

(1.5, 2, 4, 6, 8, 10, 12, ഓഫ്) xIn

(1.5, 2, 4, 6, 8, 10, 12, ഓഫ്) xIn

10ഇഞ്ച്

6

G

ഗ്രൗണ്ട് ഫാൾട്ട് നിലവിലെ ക്രമീകരണം (എ)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0ഇൻ

7

ഗ്രൗണ്ട് ഫാൾട്ട് ക്രമീകരണത്തിൽ സമയ കാലതാമസം

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

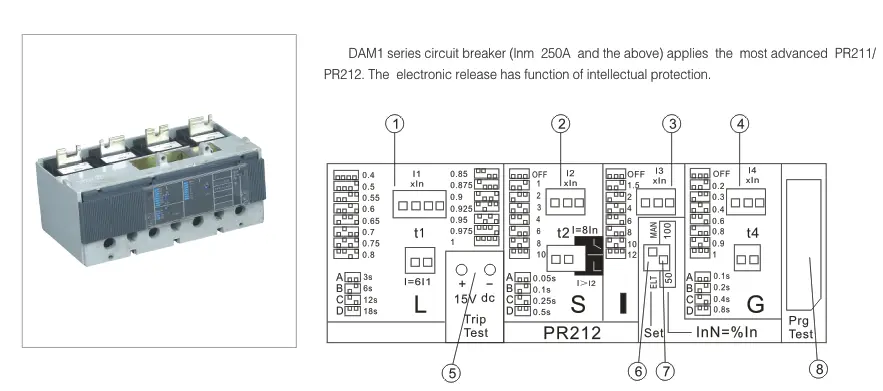

ഇലക്ട്രിക് അല്ലെങ്കിൽ ഇലക്ട്രോണിക് പാരാമീറ്ററുകൾ സെറ്റിൻ്റെ തിരഞ്ഞെടുപ്പ്

ഫംഗ്‌ഷൻ സെറ്റ് (ഇഎൽടി/മാൻ മാറുക)

9

സീറോ ലൈനിൻ്റെ ഡിപ് സ്വിച്ചിൻ്റെ പാരാമീറ്ററുകൾ സജ്ജീകരിക്കാൻ ഉപയോഗിക്കുന്നു

InN=%ഇൻ, സ്വിച്ച് 50/100

10

കണക്ഷൻ അളക്കുന്നതിനുള്ള ഉപകരണത്തിനുള്ള സോക്കറ്റ്

പാനൽ സോക്കറ്റ്

എന്തുകൊണ്ട് CDADA ഇലക്ട്രോണിക് MCCB തിരഞ്ഞെടുക്കണം?

★ യഥാർത്ഥ ഇൻ്റലിജൻസ്, ഓട്ടോമേഷൻ മാത്രമല്ല
മൈക്രോപ്രൊസസർ നിലവിലെ തരംഗരൂപങ്ങളെ തുടർച്ചയായി വിശകലനം ചെയ്യുന്നു, കൃത്യമായ വിപരീത-സമയം, നിശ്ചിത-സമയം, തൽക്ഷണ സംരക്ഷണം എന്നിവ പ്രാപ്തമാക്കുന്നു-ചൂടും വാർദ്ധക്യവും മൂലം ഒരു ഡ്രിഫ്റ്റ് ഇല്ലാതെ.

★ പരാജയം-സുരക്ഷിത ഡിസൈൻ
ഇലക്ട്രോണിക് സർക്യൂട്ട് പരാജയപ്പെടുകയാണെങ്കിൽപ്പോലും, ഗുരുതരമായ ഷോർട്ട് സർക്യൂട്ടുകളുടെ സമയത്ത് ബ്രേക്കർ ട്രിപ്പുകൾ ഒരു നേരിട്ടുള്ള വൈദ്യുതകാന്തിക ലാച്ച് ഉറപ്പാക്കുന്നു - IEC 60947-2 സുരക്ഷാ റിഡൻഡൻസി ആവശ്യകതകൾ നിറവേറ്റുന്നു.

★ സുപ്പീരിയർ കോർഡിനേഷൻ
അൾട്രാ-വൈഡ് അഡ്ജസ്റ്റ്‌മെൻ്റ് ശ്രേണികൾ (40–100% Ir, 1.5–12× Im) അപ്‌സ്ട്രീം/ഡൗൺസ്ട്രീം ഉപകരണങ്ങളുമായി മികച്ച ഏകോപനം അനുവദിക്കുന്നു—ഒട്ടേജ് സോണുകൾ കുറയ്ക്കുന്നു.

★ ഭാവി പ്രൂഫ് ഇൻഫ്രാസ്ട്രക്ചർ
ബിൽഡിംഗ് മാനേജ്മെൻ്റ് സിസ്റ്റങ്ങളിലേക്കോ (BMS) അല്ലെങ്കിൽ സ്മാർട്ട് ഗ്രിഡുകളിലേക്കോ സംയോജിപ്പിക്കുന്നതിന് ഓപ്ഷണൽ കമ്മ്യൂണിക്കേഷൻ മൊഡ്യൂളുകളുമായി (മോഡ്ബസ് RTU, Profibus) പൊരുത്തപ്പെടുന്നു.

★ ആഗോള നിലവാരം, മത്സര വില
അന്താരാഷ്ട്ര സർട്ടിഫിക്കേഷനുകളോടെ ഷാങ്ഹായിൽ ISO 9001-ന് കീഴിൽ നിർമ്മിച്ചത്-ഏഷ്യൻ ചെലവ് കാര്യക്ഷമതയിൽ യൂറോപ്യൻ തലത്തിലുള്ള പ്രകടനം വാഗ്ദാനം ചെയ്യുന്നു.

★ ഉൽപ്പന്ന വികസനം, മെച്ചപ്പെടുത്തൽ, ഇഷ്‌ടാനുസൃതമാക്കൽ എന്നിവയിൽ ശ്രദ്ധ കേന്ദ്രീകരിച്ച 15 എഞ്ചിനീയർമാരുടെ ഒരു സമർപ്പിത ടീം ഞങ്ങൾക്കുണ്ട്.

അനുയോജ്യമായ ആപ്ലിക്കേഷനുകൾ

ഡാറ്റാ സെൻ്ററുകൾ: കൃത്യമായ സെലക്ടീവ് ട്രിപ്പിംഗ് ഉപയോഗിച്ച് കാസ്കേഡിംഗ് പരാജയങ്ങൾ തടയുക

ആശുപത്രികൾ: ലൈഫ് സപ്പോർട്ട് സിസ്റ്റങ്ങൾക്ക് തടസ്സമില്ലാത്ത വൈദ്യുതി ഉറപ്പാക്കുക

വ്യാവസായിക ഓട്ടോമേഷൻ: വിഎഫ്ഡികൾ, സോഫ്റ്റ് സ്റ്റാർട്ടറുകൾ, റോബോട്ടിക്സ് എന്നിവയുമായി ഏകോപിപ്പിക്കുക

സോളാർ/കാറ്റ് ഫാമുകൾ: വേരിയബിൾ ജനറേഷൻ പ്രൊഫൈലുകൾക്ക് അനുയോജ്യമാക്കുക

സ്മാർട്ട് വാണിജ്യ കെട്ടിടങ്ങൾ: അധിക മീറ്ററുകളില്ലാതെ ഊർജ്ജ നിരീക്ഷണം പ്രവർത്തനക്ഷമമാക്കുക

പതിവ് ചോദ്യങ്ങൾ (FAQ)

Q1: ഒരു ഇലക്ട്രോണിക് MCCB-യെ തെർമൽ-മാഗ്നറ്റിക് ഒന്നിൽ നിന്ന് വ്യത്യസ്തമാക്കുന്നത് എന്താണ്?

A1: ഇലക്‌ട്രോണിക് ടൈപ്പ് മോൾഡഡ് കേസ് സർക്യൂട്ട് ബ്രേക്കറുകൾ ഉയർന്ന കൃത്യതയോടെ കറൻ്റ് വിശകലനം ചെയ്യുന്നതിനും ട്രിഗർ ട്രിഗർ ചെയ്യുന്നതിനും ഒരു മൈക്രോപ്രൊസസർ ഉപയോഗിക്കുന്നു. അവയെ ആംബിയൻ്റ് താപനില ബാധിക്കില്ല, വിശാലമായ ക്രമീകരണ ശ്രേണികൾ വാഗ്ദാനം ചെയ്യുന്നു, കൂടാതെ ബൈമെറ്റൽ/സോളിനോയിഡ് അടിസ്ഥാനമാക്കിയുള്ള തെർമൽ-മാഗ്നറ്റിക് തരങ്ങളിൽ നിന്ന് വ്യത്യസ്തമായി ലോഡ് ഡാറ്റ ലോഗ്ഗിംഗ് നൽകാനും കഴിയും.

Q2: 1600A ഇലക്ട്രോണിക് MCCB 4-പോൾ കോൺഫിഗറേഷനിൽ ലഭ്യമാണോ?

A2: അതെ-250A മുതൽ 1600A വരെയുള്ള എല്ലാ CDADA ഇലക്ട്രോണിക് MCCB-കളും 3P, 4P പതിപ്പുകളിൽ ലഭ്യമാണ്.

Q3: ഒരു ഷോർട്ട് സർക്യൂട്ട് സമയത്ത് ഇലക്ട്രോണിക് ട്രിപ്പ് യൂണിറ്റ് പരാജയപ്പെടുകയാണെങ്കിൽ എന്ത് സംഭവിക്കും?

A3: ബ്രേക്കറിൽ ഒരു മെക്കാനിക്കൽ ബാക്കപ്പ് ഉൾപ്പെടുന്നു: തീവ്രമായ തകരാർ (>12×ഇൻ) സമയത്ത്, ഒരു കാന്തിക ലാച്ച് നേരിട്ട് തുറക്കാൻ പ്രേരിപ്പിക്കുന്നു-ഇലക്ട്രോണിക്സ് ഓഫ്‌ലൈനിലാണെങ്കിലും സുരക്ഷ ഉറപ്പാക്കുന്നു.

Q4: എനിക്ക് തത്സമയ നിലവിലെ മൂല്യങ്ങൾ നിരീക്ഷിക്കാൻ കഴിയുമോ?

A4: അതെ- ഇലക്‌ട്രോണിക് ട്രിപ്പ് യൂണിറ്റ്, ഊർജ മാനേജ്‌മെൻ്റിന് ഉപയോഗപ്രദമായ, തിരഞ്ഞെടുക്കാവുന്ന സമയ വിൻഡോകളിൽ (ഉദാ. 24 മണിക്കൂർ) തൽക്ഷണം, പരമാവധി, മിനിറ്റ്, ശരാശരി കറൻ്റ് എന്നിവ പ്രദർശിപ്പിക്കുന്നു.

Q5: മറ്റ് ഇൻ്റലിജൻ്റ് MCCB ബ്രാൻഡുകളെ അപേക്ഷിച്ച് CDADA തിരഞ്ഞെടുക്കുന്നത് എന്തുകൊണ്ട്?

A5: CDADA ഓഫറുകൾ:

● യഥാർത്ഥ ഡ്യുവൽ റേഞ്ച് അഡ്ജസ്റ്റബിലിറ്റി (പല എതിരാളികളും Im ≤10× ആയി പരിമിതപ്പെടുത്തുന്നു)

● പരാജയപ്പെടാത്ത മെക്കാനിക്കൽ ബാക്കപ്പ് (എല്ലാ "ഇലക്‌ട്രോണിക്" MCCB-കൾക്കും ഇതില്ല)

● ഒതുക്കമുള്ള വലുപ്പം-പരിഷ്‌ക്കരണം കൂടാതെ ലെഗസി പാനലുകൾക്ക് അനുയോജ്യമാണ്

● ശക്തമായ ആഗോള സർട്ടിഫിക്കേഷൻ പോർട്ട്‌ഫോളിയോ (ASTA, KEMA, CE)

● ഇംഗ്ലീഷിൽ സാങ്കേതിക പിന്തുണയോടെ OEM-സൗഹൃദ വിലനിർണ്ണയം
