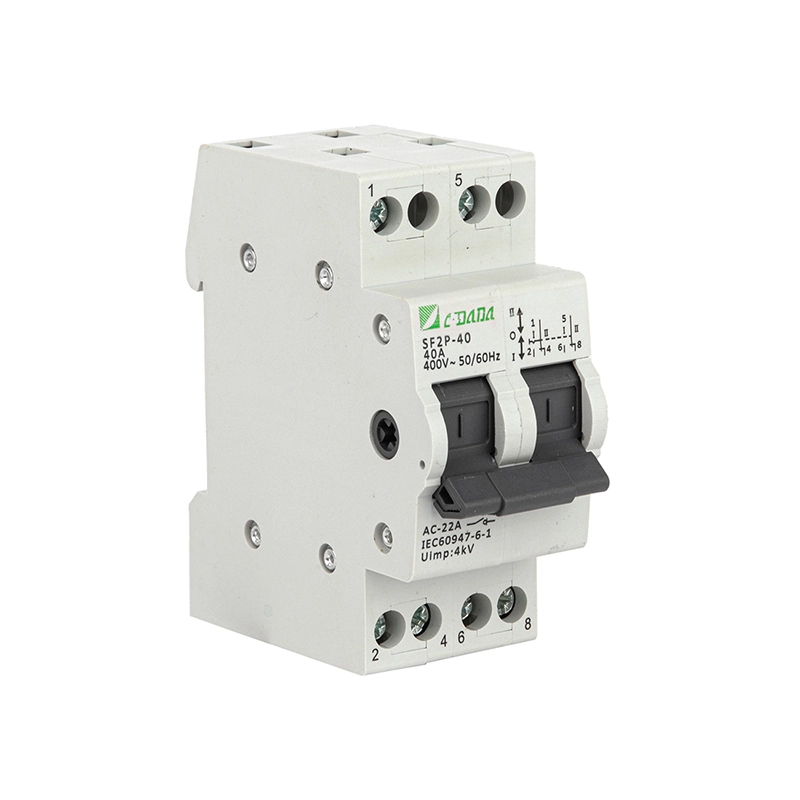

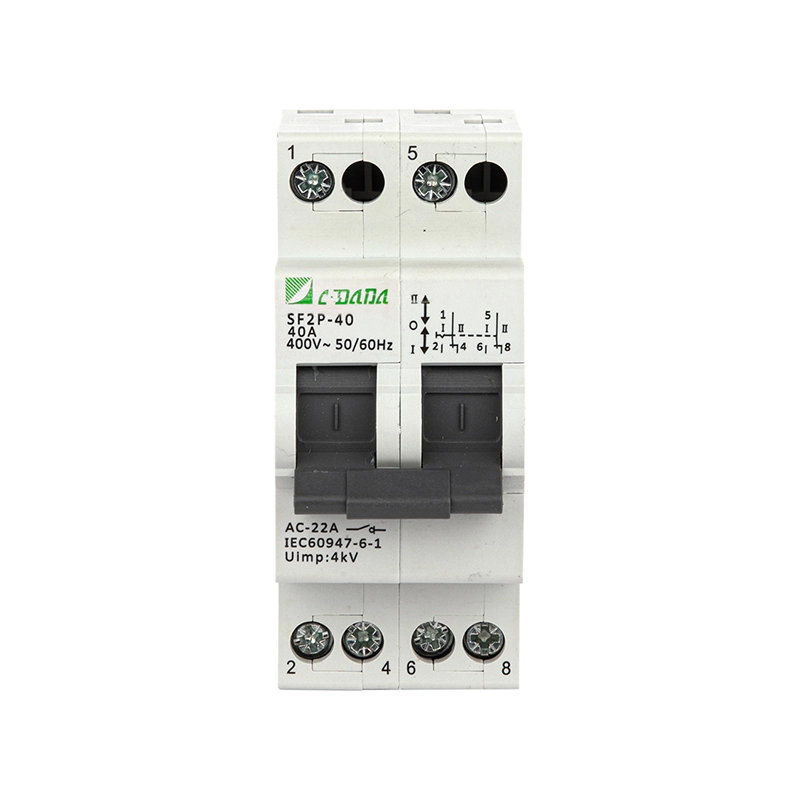

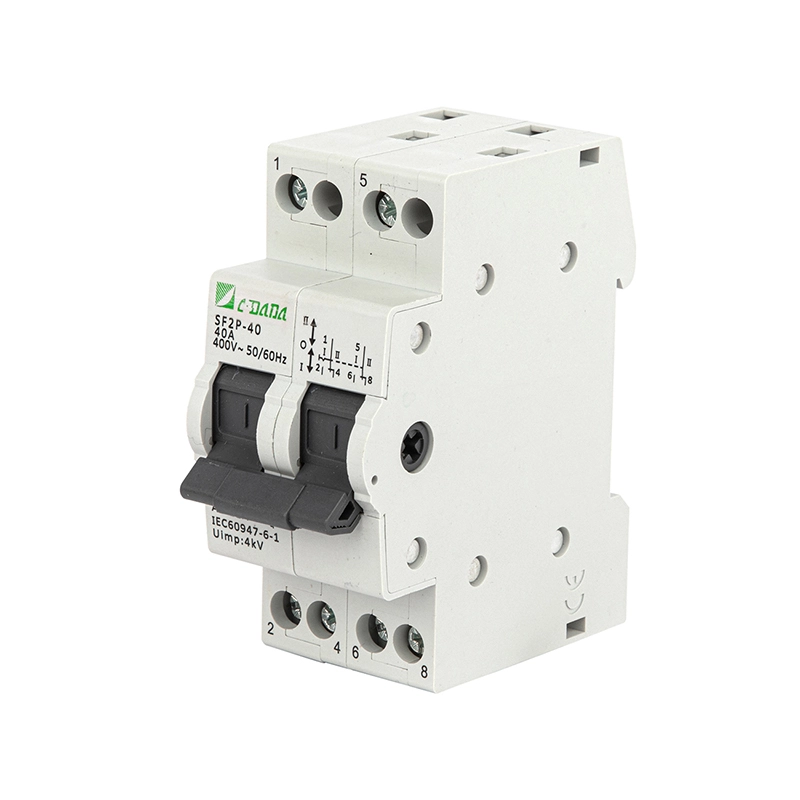

2P ചേഞ്ച്ഓവർ സ്വിച്ച്

സിഡിഎഡിഎ എസ്എഫ് സീരീസ് 2 പി ചേഞ്ച്ഓവർ സ്വിച്ച് ഉപയോഗിച്ച് സുരക്ഷിതവും വിശ്വസനീയവുമായ പവർ സോഴ്‌സ് സ്വിച്ചിംഗ് ഉറപ്പാക്കുക, റെസിഡൻഷ്യൽ, കൊമേഴ്‌സ്യൽ, ലൈറ്റ് ഇൻഡസ്ട്രിയൽ ആപ്ലിക്കേഷനുകളിൽ ക്രിട്ടിക്കൽ സർക്യൂട്ട് പരിവർത്തനത്തിന് ഇത് അനുയോജ്യമാണ്. ഈ ഡിഐഎൻ-റെയിൽ മൗണ്ടഡ് മൈക്രോ ചേഞ്ച്ഓവർ സ്വിച്ച് വ്യക്തമായ 3-സ്ഥാന ഓപ്പറേഷനുള്ള ഡ്യുവൽ പവർ സ്രോതസ്സുകളെയോ ലോഡുകളെയോ പിന്തുണയ്ക്കുന്നു: I -OFF-II, മെയിൻ/ഗ്രിഡ്, ബാക്കപ്പ്/ജനറേറ്റർ സപ്ലൈകൾ, മോട്ടോർ ഫോർവേഡ്/റിവേഴ്സ് കൺട്രോൾ, അല്ലെങ്കിൽ ഫേസ്/വോൾട്ടേജ് മോണിറ്ററിംഗ് സർക്യൂട്ടുകൾ എന്നിവയ്ക്കിടയിൽ തടസ്സമില്ലാത്ത സംക്രമണം സാധ്യമാക്കുന്നു.

AC 50/60Hz, 230-400V, 16A മുതൽ 125A വരെയുള്ള വൈദ്യുതധാരകൾ എന്നിവയ്ക്കായി റേറ്റുചെയ്‌തിരിക്കുന്ന CDADA 2P ചേഞ്ച്ഓവർ സ്വിച്ച് IEC 60947-3, EN 60947-3 മാനദണ്ഡങ്ങൾ പാലിക്കുന്നു. ഓൺ/ഓഫ് പൊസിഷൻ ഇൻഡിക്കേറ്ററുകൾ, ഹൈ-കണ്ടക്ടിവിറ്റി കോൺടാക്റ്റുകൾ, സ്പ്രിംഗ്-അസിസ്റ്റഡ് ക്വിക്ക്-മേക്ക്/ബ്രേക്ക് മെക്കാനിസം എന്നിവ ഫീച്ചർ ചെയ്യുന്നു, ഇത് പതിവ് മാനുവൽ ഓപ്പറേഷനിലും സ്ഥിരതയുള്ള പ്രകടനം ഉറപ്പാക്കുന്നു. എംസിബികൾക്കും കോൺടാക്‌റ്ററുകൾക്കുമൊപ്പം മോഡുലാർ ഇൻസ്റ്റാളേഷനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന ഇത് കെട്ടിടങ്ങളിലെ വിതരണ ബോർഡുകൾ, പമ്പ് റൂമുകൾ, ടെലികോം കാബിനറ്റുകൾ, എമർജൻസി ലൈറ്റിംഗ് സംവിധാനങ്ങൾ എന്നിവയ്ക്ക് അനുയോജ്യമാണ്.

പ്രധാന സവിശേഷതകൾ

സീരീസ്: SF സീരീസ് 2P മാനുവൽ ചേഞ്ച്ഓവർ സ്വിച്ച്

ബ്രാൻഡ്: CDADA | നിർമ്മാതാവ്: ഷാങ്ഹായ് DADA Electric CO., LTD

പോൾസ്: 2P (ഡ്യുവൽ പോൾ) — 1P മുതൽ 4P വരെ വേരിയൻ്റുകളിൽ ലഭ്യമാണ്

റേറ്റുചെയ്ത കറൻ്റ്: 16A - 125A (40°C ആംബിയൻ്റിനു മുകളിൽ 80% വരെയാകാം)

റേറ്റുചെയ്ത വോൾട്ടേജ്: 230/400V AC, 50/60Hz

ഇൻസുലേഷൻ വോൾട്ടേജ് (Ui): 500V

ഉപയോഗ വിഭാഗം: AC-22A (മിക്സഡ് റെസിസ്റ്റീവ് & ഇൻഡക്റ്റീവ് ലോഡുകൾ)

ഷോർട്ട്-ടൈം തത്സ്ഥാന കറൻ്റ് (Icw): 12×Ie 1സെ

നിർമ്മാണ ശേഷി: 20×Ie, t=0.1s

മെക്കാനിക്കൽ ലൈഫ്: 8,500 പ്രവർത്തനങ്ങൾ

ഇലക്ട്രിക്കൽ ലൈഫ്: 1,500 പ്രവർത്തനങ്ങൾ (ലോഡിന് കീഴിൽ)

മലിനീകരണ ബിരുദം: II

മൗണ്ടിംഗ്: സ്റ്റാൻഡേർഡ് TH35 DIN റെയിൽ

പ്രവർത്തനം: മാനുവൽ 3-സ്ഥാന ഹാൻഡിൽ (I - O - II)

സൂചകങ്ങൾ: ഹാൻഡിൽ വിന്യാസം വഴി ഓൺ/ഓഫ് സ്ഥാനം ദൃശ്യമാകും

ടെർമിനലുകൾ: കേബിൾ അല്ലെങ്കിൽ ബസ്ബാർ കണക്ഷൻ

മുറുകുന്ന ടോർക്ക്:

1.2 N·m (16–40A)

3.5 N·m (63–125A)

സുരക്ഷാ കുറിപ്പ്: ഷോർട്ട് സർക്യൂട്ട് സംരക്ഷണത്തിനായി അപ്‌സ്ട്രീം ഫ്യൂസുകൾ/എംസിബികൾക്കൊപ്പം ആർക്ക് എക്‌സ്‌റ്റിംഗ്യൂഷിംഗ് ചേമ്പർ ഉപയോഗിക്കേണ്ടതില്ല.

സാങ്കേതിക ഡാറ്റ ഷീറ്റ്

എന്തുകൊണ്ടാണ് CDADA 2P ചേഞ്ച്ഓവർ സ്വിച്ച് തിരഞ്ഞെടുക്കുന്നത്?

★ സുരക്ഷിതമായ 3-സ്ഥാന ഐസൊലേഷൻ

ട്രൂ ഓഫ് (O) സ്ഥാനം രണ്ട് ഉറവിടങ്ങളെയും വിച്ഛേദിക്കുന്നു - അറ്റകുറ്റപ്പണികൾക്കും ആൻ്റി-ബാക്ക്ഫീഡ് സുരക്ഷയ്ക്കും നിർണ്ണായകമാണ്.

★ DIN-റെയിൽ മോഡുലാർ ഡിസൈൻ

MCB-കൾക്കൊപ്പം നിമിഷങ്ങൾക്കുള്ളിൽ ഇൻസ്‌റ്റാൾ ചെയ്യുന്നു-സ്‌പേസ് ലാഭിക്കുകയും സ്‌മാർട്ട് കെട്ടിടങ്ങളിലോ OEM എൻക്ലോസറുകളിലോ പാനൽ ലേഔട്ട് ലളിതമാക്കുകയും ചെയ്യുന്നു.

★ ഉയർന്ന വിശ്വാസ്യതയുള്ള കോൺടാക്റ്റുകൾ

ഒപ്റ്റിമൈസ് ചെയ്ത ഡൈനാമിക്-സ്റ്റാറ്റിക് കോൺടാക്റ്റ് ജ്യാമിതി കുറഞ്ഞ പ്രതിരോധവും ദീർഘകാല സ്ഥിരതയും ഉറപ്പാക്കുന്നു.

★ ആഗോള പാലിക്കൽ

യൂറോപ്പ്, ഏഷ്യ, ആഫ്രിക്ക, ലാറ്റിൻ അമേരിക്ക എന്നിവിടങ്ങളിൽ അംഗീകരിച്ച IEC 60947-3-ലേക്ക് സാക്ഷ്യപ്പെടുത്തിയത്.

★ ഉപയോക്തൃ-സുരക്ഷിത പ്രവർത്തനം

സ്പ്രിംഗ്-അസിസ്റ്റഡ് മെക്കാനിസം ഭാഗിക ഇടപെടൽ തടയുന്നു; 63A+ മോഡലുകൾക്ക് വിപുലീകരിച്ച ഹാൻഡിൽ ഓപ്ഷണൽ.

★ ബഹുമുഖ ആപ്ലിക്കേഷനുകൾ

ജനറേറ്റർ കൈമാറ്റം മുതൽ മോട്ടോർ ദിശ റിവേഴ്സൽ വരെ - ഒരു സ്വിച്ച്, ഒന്നിലധികം പ്രവർത്തനങ്ങൾ.

സാധാരണ ആപ്ലിക്കേഷനുകൾ

ബാക്കപ്പ് പവർ സിസ്റ്റങ്ങൾ: യൂട്ടിലിറ്റിക്കും ജനറേറ്ററിനും ഇടയിൽ മാറുക

മോട്ടോർ നിയന്ത്രണം: ചെറിയ പമ്പുകളുടെയോ ഫാനുകളുടെയോ ഫോർവേഡ്/റിവേഴ്സ് റൊട്ടേഷൻ

മെഷർമെൻ്റ് സർക്യൂട്ടുകൾ: മീറ്ററിംഗ് പാനലുകളിൽ വോൾട്ടേജ്/ഫേസ് തിരഞ്ഞെടുക്കൽ

ബിൽഡിംഗ് ഓട്ടോമേഷൻ: ഡ്യുവൽ HVAC യൂണിറ്റ് സ്വിച്ചിംഗ്, എമർജൻസി ലൈറ്റിംഗ് ട്രാൻസ്ഫർ

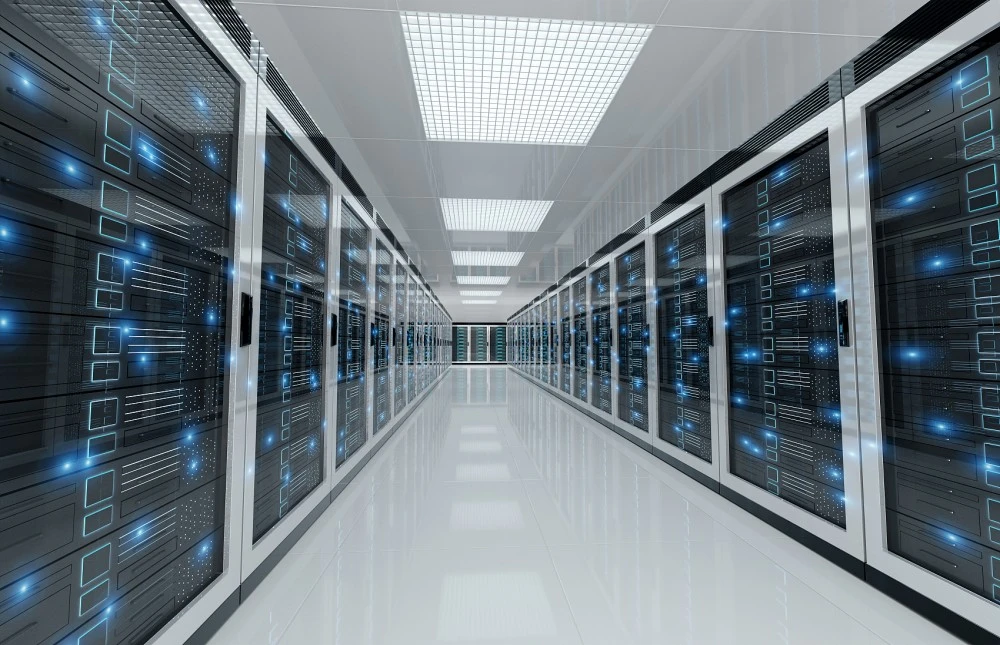

ടെലികോം & ഡാറ്റാ സെൻ്ററുകൾ: അനാവശ്യമായ PSU ഉറവിട തിരഞ്ഞെടുപ്പ്

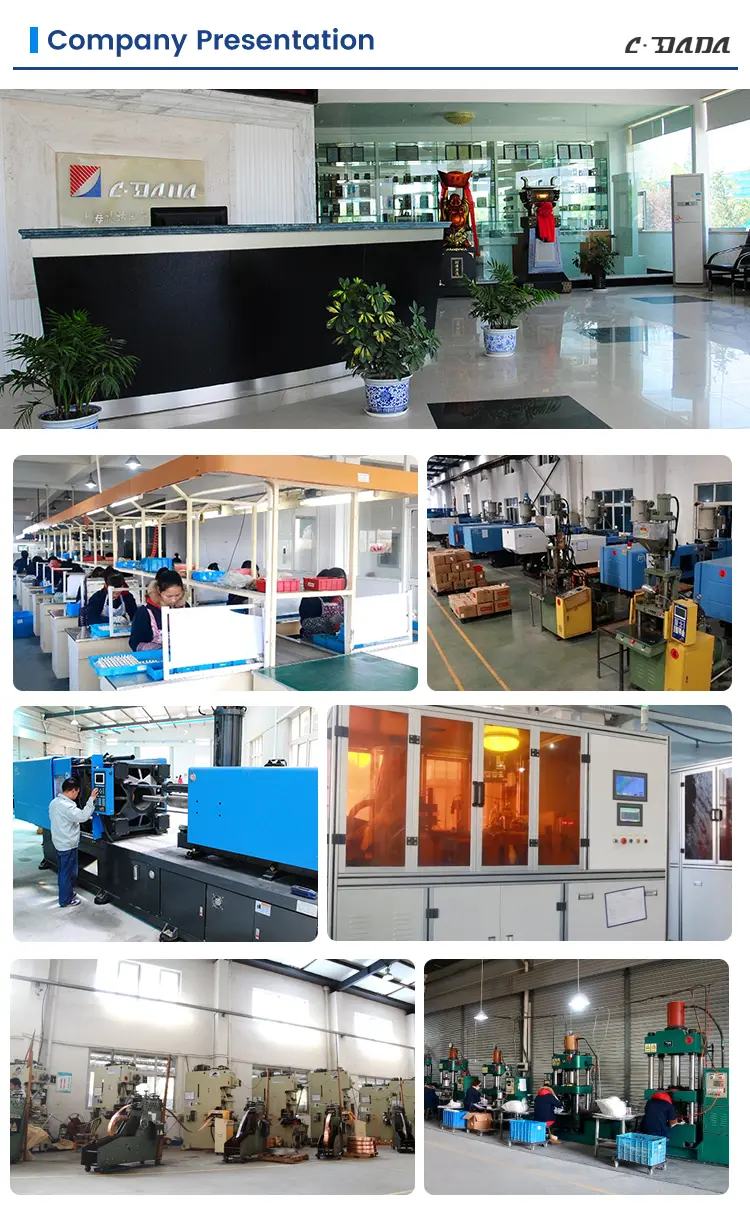

സിഡിഎഡിഎയെക്കുറിച്ച്

★ ഞങ്ങളുടെ പ്രധാന നേട്ടങ്ങൾ ഇവയാണ്:

1) അന്താരാഷ്ട്ര സർട്ടിഫിക്കേഷനുകൾ പൂർത്തിയാക്കുക,

2) ശക്തമായ OEM/ODM ശേഷി,

3) ഉയർന്ന ചെലവ്-പ്രകടന അനുപാതം,

4) വിശ്വസനീയമായ വലിയ തോതിലുള്ള ഉൽപാദന ശേഷി,

5) വിപുലമായ കയറ്റുമതി അനുഭവം.

★ ബെൽറ്റ്, റോഡ് വിപണികളിൽ ശക്തമായ ശ്രദ്ധ കേന്ദ്രീകരിച്ചുകൊണ്ട് ഞങ്ങളുടെ ഉൽപ്പന്നങ്ങൾ തെക്കുകിഴക്കൻ ഏഷ്യ, മിഡിൽ ഈസ്റ്റ്, തെക്കേ അമേരിക്ക, ആഫ്രിക്ക, യൂറോപ്പ്, സിഐഎസ് രാജ്യങ്ങൾ എന്നിവയിലേക്ക് വിജയകരമായി കയറ്റുമതി ചെയ്യുന്നു.

★ ഞങ്ങൾ ഗവേഷണ-വികസനത്തിൽ തുടർച്ചയായി നിക്ഷേപിക്കുകയും ആഗോള നിലവാരവും വിപണി പ്രവണതകളും നിരീക്ഷിക്കുകയും ഞങ്ങളുടെ ഉൽപ്പന്ന പോർട്ട്‌ഫോളിയോ നവീകരിക്കുന്നതിന് വ്യവസായ വിദഗ്ധരുമായി സഹകരിക്കുകയും ചെയ്യുന്നു.

പതിവായി ചോദിക്കുന്ന ചോദ്യങ്ങൾ

Q1: എനിക്ക് ലോഡിന് കീഴിൽ മാറാൻ കഴിയുമോ?

A1: ശുപാർശ ചെയ്തിട്ടില്ല. SF സീരീസ് 2P ചേഞ്ച്ഓവർ സ്വിച്ചിന് ആർക്ക് എക്‌സ്‌റ്റിംഗ്യുഷിംഗ് ചേമ്പർ ഇല്ല. സ്വിച്ചുചെയ്യുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും സർക്യൂട്ട് ഡീ-എനർജിസ് ചെയ്യുക, അല്ലെങ്കിൽ നോ-ലോഡ് ട്രാൻസ്ഫറിനായി മാത്രം ഉപയോഗിക്കുക (ഉദാ. ഐസൊലേറ്റർ ഫംഗ്ഷൻ). തത്സമയ ലോഡ് സ്വിച്ചിംഗിനായി, മോട്ടറൈസ്ഡ് എടിഎസ് അല്ലെങ്കിൽ ഫ്യൂസ്ഡ് സ്വിച്ച് ഡിസ്കണക്ടറുകൾ പരിഗണിക്കുക.

Q2: എന്തുകൊണ്ടാണ് ഒരു "O" (OFF) സ്ഥാനം ഉള്ളത്?

A2: സെൻ്റർ ഓഫ് പൊസിഷൻ രണ്ട് പവർ സ്രോതസ്സുകളിൽ നിന്നും പൂർണ്ണമായ ഒറ്റപ്പെടൽ ഉറപ്പാക്കുന്നു-പരിപാലന സുരക്ഷയ്ക്കും ജനറേറ്ററുകളിലേക്കോ ഇൻവെർട്ടറുകളിലേക്കോ ബാക്ക്ഫീഡ് തടയുന്നതിന് അത്യാവശ്യമാണ്.

Q3: ഈ സ്വിച്ച് ഉപയോഗിച്ച് എനിക്ക് ഫ്യൂസുകൾ ആവശ്യമുണ്ടോ?

A3: അതെ. ഇതിന് തെറ്റായ വൈദ്യുതധാരകളെ തടസ്സപ്പെടുത്താൻ കഴിയാത്തതിനാൽ, നിങ്ങളുടെ സിസ്റ്റത്തിൻ്റെ വരാനിരിക്കുന്ന ഷോർട്ട് സർക്യൂട്ട് കറൻ്റിനായി റേറ്റുചെയ്തിരിക്കുന്ന അപ്‌സ്ട്രീം ഫ്യൂസുകളുമായോ MCB-കളുമായോ എപ്പോഴും ജോടിയാക്കുക.

Q4: ഇതിന് മോട്ടോർ ദിശ നിയന്ത്രിക്കാൻ കഴിയുമോ?

A4: അതെ-ചെറിയ മോട്ടോറുകൾക്ക്, ശരിയായി വയർ ചെയ്യുമ്പോൾ 2P സ്വിച്ചിന് ഫേസ് സീക്വൻസ് റിവേഴ്സ് ചെയ്യാൻ കഴിയും. ദിശ മാറ്റുന്നതിന് മുമ്പ് മോട്ടോർ നിർത്തിയിട്ടുണ്ടെന്നും ഊർജം നഷ്ടപ്പെട്ടിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.

Q5: എന്തുകൊണ്ടാണ് മറ്റ് ബ്രാൻഡുകളെ അപേക്ഷിച്ച് CDADA തിരഞ്ഞെടുക്കുന്നത്?

A5: CDADA ഓഫറുകൾ:

● ട്രൂ 3-പൊസിഷൻ മെക്കാനിക്കൽ ഇൻ്റർലോക്ക് (ഫ്ലോട്ടിംഗ് സ്റ്റേറ്റുകൾ ഇല്ല)

● ആഗോള പാനൽ മാനദണ്ഡങ്ങളുമായി DIN-റെയിൽ അനുയോജ്യത

● സ്വിച്ച് സ്ഥാനത്തിൻ്റെ വ്യക്തമായ ദൃശ്യ സൂചന

● വിശ്വസനീയമായ കോൺടാക്റ്റ് മർദ്ദത്തിനായുള്ള ശക്തമായ സ്പ്രിംഗ് സംവിധാനം

● സമ്പൂർണ്ണ IEC സർട്ടിഫിക്കേഷനും സാങ്കേതിക പിന്തുണയും ഉള്ള മത്സര വിലനിർണ്ണയം
