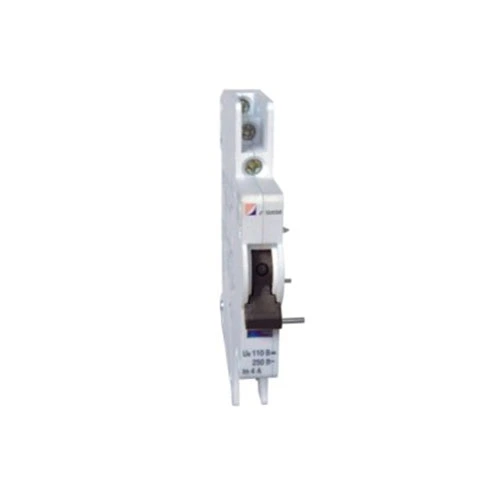

MCB അലാറവും സഹായ കോൺടാക്റ്റും

40 വർഷത്തിലധികം അനുഭവപരിചയമുള്ള ഒരു നിർമ്മാതാവും വിതരണക്കാരനുമാണ് സിഡിഎഡിഎ, പാനൽ ഓപ്പറേറ്റർമാർക്ക് ട്രിപ്പ്ഡ് ബ്രേക്കർ നഷ്‌ടമാകുന്ന നിരവധി പ്രോജക്റ്റുകൾ ഞങ്ങൾ കണ്ടിട്ടുണ്ട്-അത് വളരെ വൈകും വരെ. അതുകൊണ്ടാണ് ഞങ്ങൾ CDADA MCB അലാറവും സഹായ കോൺടാക്‌റ്റും (DAB7-FL) രൂപകൽപ്പന ചെയ്‌തത്: ഒരു മൊഡ്യൂളിൽ രണ്ട് നിർണായക സിഗ്നലുകൾ നൽകുന്ന സ്‌പേസ് സേവിംഗ് സൊല്യൂഷൻ - ബ്രേക്കർ പൊസിഷൻ (ഓൺ/ഓഫ്), യാത്രാ കാരണം (ഓവർലോഡ്/ഷോർട്ട് സർക്യൂട്ട്).

ഞങ്ങളുടെ ഉപദേശം: നിങ്ങളുടെ നിയന്ത്രണ സംവിധാനത്തിന് മാനുവൽ ഓഫും തെറ്റായ യാത്രയും തമ്മിൽ വേർതിരിച്ചറിയണമെങ്കിൽ, നിങ്ങൾ വ്യക്തമാക്കേണ്ട ആക്സസറി ഇതാണ്. സ്റ്റാൻഡേർഡ് ഓക്സിലറി കോൺടാക്റ്റുകൾക്ക് മാത്രം വ്യത്യാസം പറയാൻ കഴിയില്ല-പക്ഷെ നമ്മുടേതിന് കഴിയും.

ഡ്യുവൽ-ഫംഗ്ഷൻ ഡിസൈൻ: ഒരു മൊഡ്യൂൾ, രണ്ട് സിഗ്നലുകൾ

CDADA MCB അലാറവും സഹായ കോൺടാക്‌റ്റും സമർത്ഥനായ ഒരു മെക്കാനിക്കൽ സെലക്ടറുമായി രണ്ട് സ്വതന്ത്ര ട്രാൻസ്ഫർ കോൺടാക്റ്റുകൾ അവതരിപ്പിക്കുന്നു:

★ "A" എന്നതിലെ മഞ്ഞ സൂചകം: രണ്ട് കോൺടാക്റ്റുകളും സഹായ കോൺടാക്റ്റുകളായി പ്രവർത്തിക്കുന്നു → സിഗ്നൽ MCB ഓൺ/ഓഫ് അവസ്ഥ

★ "AL" ലെ മഞ്ഞ സൂചകം:

★ ഇടത് കോൺടാക്റ്റ് = ഓക്സിലറി (ഓൺ/ഓഫ് സ്റ്റാറ്റസ്)

★ വലത് കോൺടാക്റ്റ് = അലാറം (തകരാർ കാരണം MCB ട്രിപ്പ് ചെയ്യുമ്പോൾ മാത്രം സജീവമാകും)

★ ഇതിനർത്ഥം നിങ്ങൾക്ക് വയർ ചെയ്യാം:

★ "പവർ ഓൺ" കാണിക്കാൻ ഒരു പച്ച വെളിച്ചം

★ "തെറ്റ് അലാറം" പ്രവർത്തനക്ഷമമാക്കാൻ ഒരു ചുവന്ന ലൈറ്റ് അല്ലെങ്കിൽ PLC ഇൻപുട്ട്

★ നിങ്ങളുടെ DAB7-63 MCB-യിലെ ഒരൊറ്റ ആഡ്-ഓൺ മൊഡ്യൂളിൽ നിന്ന് എല്ലാം.

സാങ്കേതിക സവിശേഷതകൾ

പ്രധാനപ്പെട്ടത്: ഈ ആക്സസറി ഒറ്റയ്ക്ക് ഉപയോഗിക്കാൻ കഴിയില്ല-ഇത് നേരിട്ട് DAB7-63 MCB-യിൽ ഘടിപ്പിച്ചിരിക്കണം.

ഇൻസ്റ്റലേഷൻ ഗൈഡ് (ഞങ്ങളുടെ ഫീൽഡ് എഞ്ചിനീയർമാരിൽ നിന്ന്)

★ സുരക്ഷിതവും വിശ്വസനീയവുമായ പ്രവർത്തനത്തിന് ഈ ഘട്ടങ്ങൾ പാലിക്കുക:

★ ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനുമുമ്പ് സർക്യൂട്ട് പവർ ഓഫ് ചെയ്യുക.

★ DAB7-FL മൊഡ്യൂൾ ക്ലിക്കുചെയ്യുന്നത് വരെ DAB7-63 MCB-യുടെ ഇടതുവശത്തേക്ക് സ്ലൈഡ് ചെയ്യുക.

★ ഉൾപ്പെടുത്തിയ ഇരട്ട-വശങ്ങളുള്ള ടേപ്പ് ഉപയോഗിച്ച് സുരക്ഷിതമാക്കുക (വൈബ്രേഷൻ പ്രതിരോധത്തിനായി).

★ 4 ടെർമിനലുകളിലേക്ക് വയറുകൾ ബന്ധിപ്പിക്കുക (ഒരു കോൺടാക്റ്റ് ഗ്രൂപ്പിന് 2):

★ സഹായത്തിനായി ഇടത് ജോഡി ഉപയോഗിക്കുക (സ്റ്റാറ്റസ്)

★ അലാറത്തിന് വലത് ജോഡി ഉപയോഗിക്കുക (ട്രിപ്പ് ഡിറ്റക്ഷൻ)

★ നിങ്ങൾക്ക് തെറ്റായ അലാറം പ്രവർത്തനക്ഷമത ആവശ്യമുണ്ടെങ്കിൽ മഞ്ഞ സെലക്ടർ "AL" ആയി സജ്ജമാക്കുക.

★ ടെസ്റ്റ്: MCB സ്വമേധയാ ട്രിപ്പ് ചെയ്യുക-ഒരു തെറ്റായ യാത്രയ്ക്കിടെ അലാറം കോൺടാക്റ്റ് മാത്രമേ അവസ്ഥ മാറ്റൂ.

★ പ്രോ നുറുങ്ങ്: നിങ്ങളുടെ വയറുകൾ വ്യക്തമായി ലേബൽ ചെയ്യുക! പല സാങ്കേതിക വിദഗ്ദരും കമ്മീഷൻ ചെയ്യുന്ന സമയത്ത് അലാറം സിഗ്നലുകളെ സഹായകമായി ആശയക്കുഴപ്പത്തിലാക്കുന്നു.

ഒരു സ്റ്റാൻഡേർഡ് ഓക്സിലറി കോൺടാക്റ്റിന് പകരം എപ്പോഴാണ് നിങ്ങൾ ഇത് ഉപയോഗിക്കേണ്ടത്?

സാധാരണ ആപ്ലിക്കേഷനുകൾ:

★ ഡാറ്റാ സെൻ്റർ PDU നിരീക്ഷണം

★ സോളാർ കോമ്പിനർ ബോക്സുകൾ

★ വ്യാവസായിക നിയന്ത്രണ പാനലുകൾ

★ ബിൽഡിംഗ് മാനേജ്മെൻ്റ് സിസ്റ്റങ്ങൾ (BMS)

★ എലിവേറ്റർ അല്ലെങ്കിൽ HVAC സുരക്ഷാ സർക്യൂട്ടുകൾ

പതിവായി ചോദിക്കുന്ന ചോദ്യങ്ങൾ

Q1: സിഡിഎഡിഎ ഇതര എംസിബികളിൽ ഇത് ഉപയോഗിക്കാമോ?

A1: ഇല്ല. DAB7-FL മെക്കാനിക്കലും ഡൈമൻഷണലുമായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത് CDADA DAB7-63 ബ്രേക്കറുകൾക്ക് വേണ്ടി മാത്രമാണ്. ഇത് Schneider, ABB, അല്ലെങ്കിൽ Siemens MCB-കൾക്ക് അനുയോജ്യമല്ല.

Q2: അലാറം കോൺടാക്റ്റ് യഥാർത്ഥത്തിൽ എങ്ങനെയാണ് പ്രവർത്തിക്കുന്നത്?

A2: MCB-യുടെ ഉള്ളിൽ, ഒരു താപ/കാന്തിക തകരാർ യാത്രയ്‌ക്കെതിരെ ഒരു മാനുവൽ സ്വിച്ച്-ഓഫ് സമയത്ത് ഒരു ട്രിപ്പ് ലാച്ച് മെക്കാനിസം വ്യത്യസ്തമായി നീങ്ങുന്നു. DAB7-FL ഈ മെക്കാനിക്കൽ വ്യത്യാസം കണ്ടെത്തുകയും യഥാർത്ഥ തകരാർ സമയത്ത് മാത്രം അലാറം കോൺടാക്റ്റ് സജീവമാക്കുകയും ചെയ്യുന്നു.

Q3: എനിക്ക് രണ്ട് കോൺടാക്റ്റുകളും വയർ ചെയ്യണോ?

A3: നിർബന്ധമില്ല. നിങ്ങളുടെ നിയന്ത്രണ യുക്തിയെ ആശ്രയിച്ച് നിങ്ങൾക്ക് സഹായകമായത്, അലാറം അല്ലെങ്കിൽ രണ്ടും ഉപയോഗിക്കാം. മൊഡ്യൂൾ നിങ്ങൾക്ക് വഴക്കം നൽകുന്നു.

Q4: ഇത് ഡിസി സോളാർ ആപ്ലിക്കേഷനുകൾക്ക് അനുയോജ്യമാണോ?

A4: അതെ! DC-12 റേറ്റിംഗ് 110V/0.5A ഉള്ളതിനാൽ, PV അറേ തകരാറുകൾ വിദൂരമായി കണ്ടെത്തേണ്ട സോളാർ സ്ട്രിംഗ് നിരീക്ഷണത്തിന് ഇത് അനുയോജ്യമാണ്.

Q5: എന്തിനാണ് ജനറിക് ബ്രാൻഡുകളെ അപേക്ഷിച്ച് CDADA തിരഞ്ഞെടുക്കുന്നത്?

A5: ഞങ്ങൾ ഓഫർ ചെയ്യുന്നതിനാൽ:

● ശരിയായ തെറ്റ് വിവേചനം (പൊസിഷൻ സെൻസിംഗ് മാത്രമല്ല)

● DAB7 MCB-കളുമായുള്ള തടസ്സമില്ലാത്ത സംയോജനം-അഡാപ്റ്റർ പ്ലേറ്റുകളൊന്നുമില്ല

● ഫാക്ടറി-പരീക്ഷിച്ച മെക്കാനിക്കൽ കപ്ലിംഗ് - കളിയോ നഷ്‌ടമായ സിഗ്നലുകളോ ഇല്ല

● ഫീൽഡ് സ്ഥിരീകരണത്തിനായി ദൃശ്യ സൂചകം (മഞ്ഞ പതാക) മായ്‌ക്കുക

● പ്രശ്‌നരഹിതമായ പ്രോജക്റ്റുകൾക്കുള്ള ആഗോള സർട്ടിഫിക്കേഷനുകൾ (CE, CB, RoHS)

CDADA R&D-യിൽ നിന്നുള്ള അന്തിമ കുറിപ്പ്

ആധുനിക വൈദ്യുത സംവിധാനങ്ങളിൽ, 'ഓൺ/ഓഫ്' മതിയാകില്ല-നിങ്ങൾക്ക് ബുദ്ധി ആവശ്യമാണ്. ഞങ്ങളുടെ MCB അലാറവും സഹായ കോൺടാക്‌റ്റും ഒരു ലളിതമായ ബ്രേക്കറിനെ ഒരു ഡയഗ്‌നോസ്റ്റിക് നോഡാക്കി മാറ്റുന്നു, ഇത് മികച്ചതും സുരക്ഷിതവുമായ പാനലുകൾ നിർമ്മിക്കാൻ നിങ്ങളെ സഹായിക്കുന്നു. എംസിബി രൂപകൽപന ചെയ്യുന്ന അതേ ടീമാണ് ഇത് നിർമ്മിച്ചിരിക്കുന്നത് എന്നതിനാൽ, നിങ്ങൾക്ക് മികച്ച സമന്വയം ലഭിക്കുന്നു - ഊഹക്കച്ചവടമില്ല. - CDADA ഉൽപ്പന്ന വികസന ടീം

ഓർഡർ ചെയ്യാൻ തയ്യാറാണോ? ഞങ്ങൾ ഓഫർ ചെയ്യുന്നു:

● പാനൽ നിർമ്മാതാക്കൾക്കുള്ള ബൾക്ക് ഡിസ്കൗണ്ടുകൾ

● പ്രീ-അസംബിൾഡ് MCB + DAB7-FL യൂണിറ്റുകൾ (തൊഴിൽ ലാഭിക്കൂ)

● സൗജന്യ വയറിംഗ് ഡയഗ്രമുകളും PLC ലോജിക് ഉദാഹരണങ്ങളും
