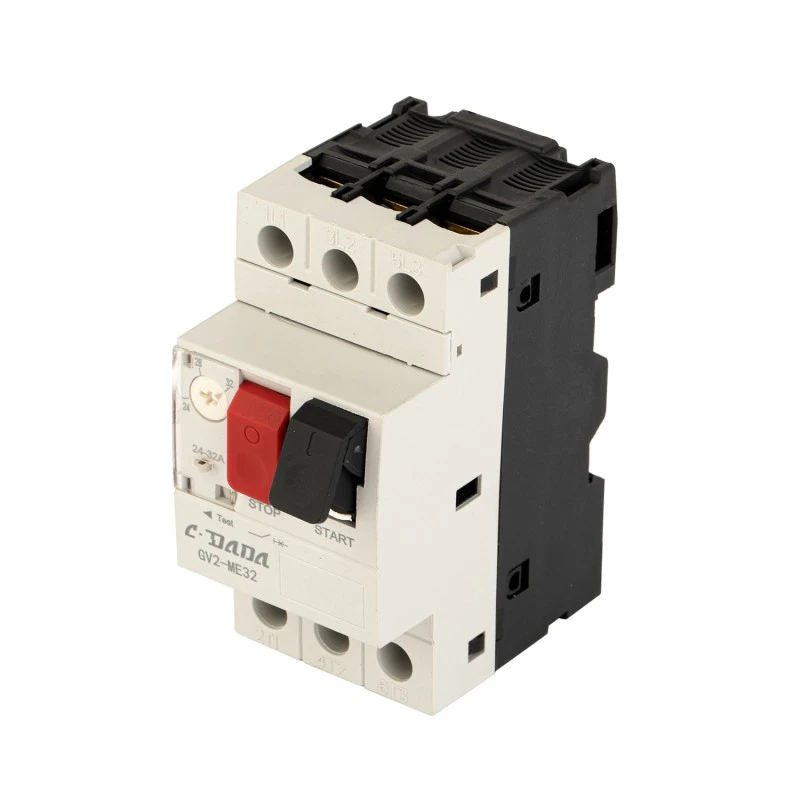

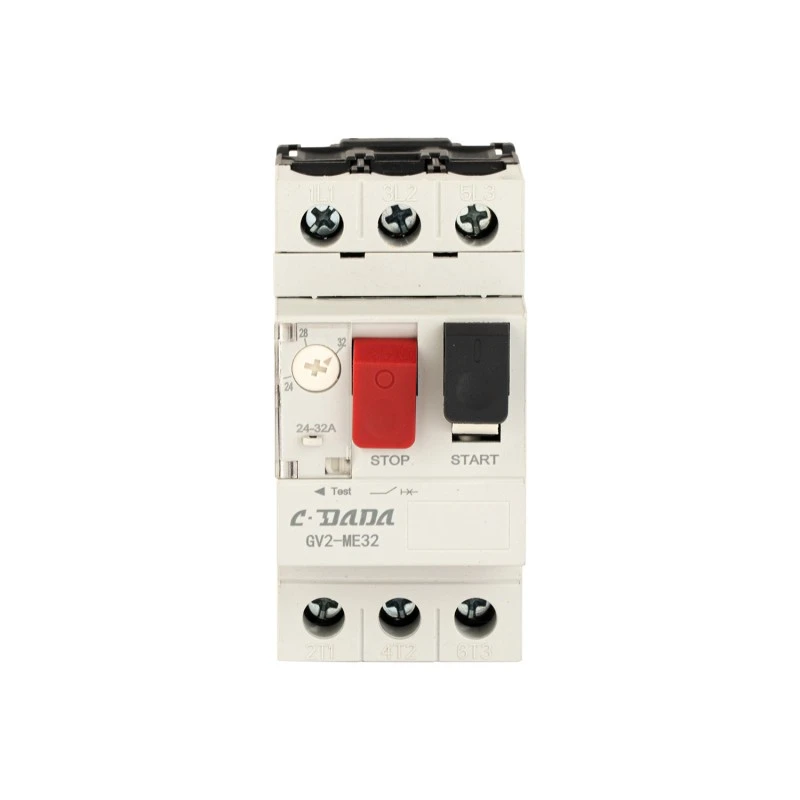

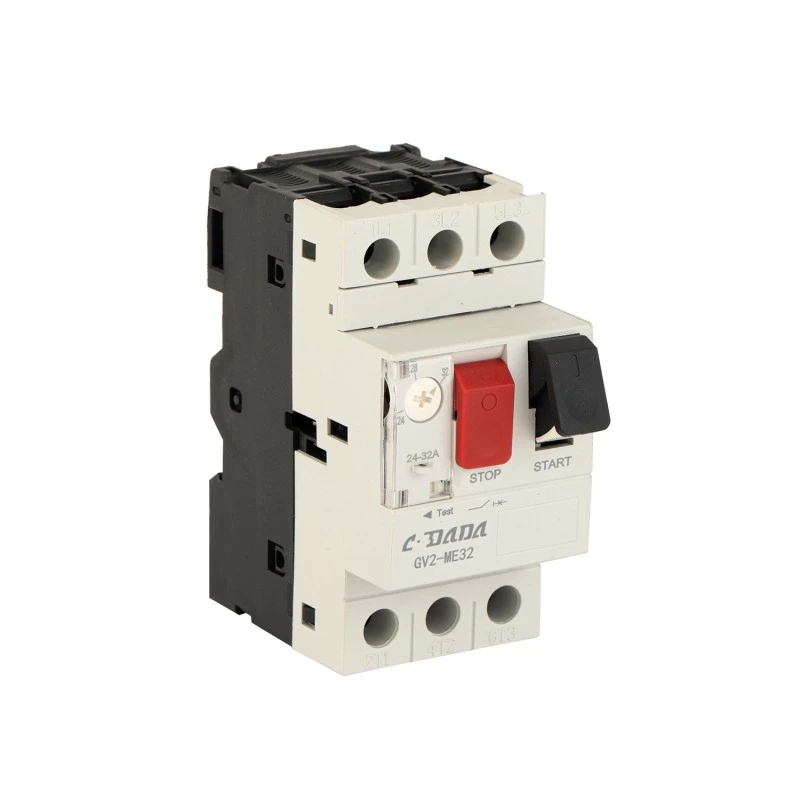

GV2 2P മോട്ടോർ പ്രൊട്ടക്ഷൻ സർക്യൂട്ട് ബ്രേക്കർ

CDADA GV2 2P മോട്ടോർ പ്രൊട്ടക്ഷൻ സർക്യൂട്ട് ബ്രേക്കർ (MPCB) ഉപയോഗിച്ച് മോട്ടോർ സംരക്ഷണം ലളിതമാക്കുക, ഷാങ്ഹായ് DADA Electric CO., LTD രൂപകൽപ്പന ചെയ്ത ഉയർന്ന കൃത്യതയുള്ള, ഒതുക്കമുള്ള സൊല്യൂഷൻ. അടുത്ത തലമുറ സാങ്കേതിക പ്ലാറ്റ്‌ഫോമും പൂർണ്ണമായും ഓട്ടോമേറ്റഡ് ഉൽപ്പാദനവും ഉപയോഗിക്കുന്നു. സിംഗിൾ-ഫേസ് അല്ലെങ്കിൽ ടു-ഫേസ് മോട്ടോർ സർക്യൂട്ടുകൾക്കായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന, GV2 2P ഓവർലോഡ്, ഷോർട്ട്-സർക്യൂട്ട്, ഫേസ്-ലോസ് (സെറ്റുകളിൽ ഉപയോഗിക്കുമ്പോൾ 3-ഫേസ് ആപ്ലിക്കേഷനുകൾക്ക്), ഒരു DIN-റെയിൽ മൌണ്ട് ചെയ്ത ഉപകരണത്തിൽ ഐസൊലേഷൻ ഫംഗ്‌ഷനുകൾ എന്നിവ സംയോജിപ്പിക്കുന്നു.

0.1A മുതൽ 32A വരെയുള്ള ക്രമീകരിക്കാവുന്ന ക്രമീകരണ ശ്രേണി, ആംബിയൻ്റ് താപനില വ്യതിയാനങ്ങൾക്കുള്ള താപ നഷ്ടപരിഹാരം, 690V റേറ്റുചെയ്ത ഇൻസുലേഷൻ വോൾട്ടേജ് എന്നിവ ഉപയോഗിച്ച് പമ്പുകൾ, ഫാനുകൾ, കംപ്രസ്സറുകൾ, കൺവെയറുകൾ, HVAC സിസ്റ്റങ്ങൾ എന്നിവയിലെ ചെറിയ മോട്ടോറുകൾക്ക് ഇത് വിശ്വസനീയമായ സംരക്ഷണം ഉറപ്പാക്കുന്നു. 110,000 മെക്കാനിക്കൽ, ഇലക്ട്രിക്കൽ ഓപ്പറേഷനുകൾ ഉൾക്കൊള്ളുന്ന, ഓക്സിലറി കോൺടാക്റ്റുകൾ, ഷണ്ട് റിലീസ്, അണ്ടർ വോൾട്ടേജ് റിലീസ് തുടങ്ങിയ ഓപ്ഷണൽ ആക്‌സസറികളാൽ സജ്ജീകരിച്ചിരിക്കുന്ന സിഇ മാനദണ്ഡങ്ങൾക്കനുസൃതമായി CDADA GV2 MPCB സ്പേസ് സേവിംഗ് 2-പോൾ ഫോർമാറ്റിൽ വ്യാവസായിക നിലവാരത്തിലുള്ള പ്രകടനം നൽകുന്നു.

പ്രധാന സവിശേഷതകൾ

മോഡൽ സീരീസ്: GV2 2P MPCB

ബ്രാൻഡ്: CDADA | നിർമ്മാതാവ്: ഷാങ്ഹായ് DADA Electric CO., LTD

സർട്ടിഫിക്കേഷൻ: CE

ധ്രുവങ്ങൾ: 2P (സിങ്കിൾ-ഫേസ് മോട്ടോറുകൾക്ക് അനുയോജ്യം അല്ലെങ്കിൽ 3-ഘട്ട സംരക്ഷണ സെറ്റിൻ്റെ ഭാഗമായി)

നിലവിലെ ശ്രേണി സജ്ജീകരിക്കുന്നു: 0.1A - 32A (ഡയൽ വഴി ക്രമീകരിക്കാവുന്നതാണ്)

ഫ്രെയിം റേറ്റിംഗ്: 32A

റേറ്റുചെയ്ത ഓപ്പറേറ്റിംഗ് വോൾട്ടേജ്: 690V എസി

റേറ്റുചെയ്ത ഇൻസുലേഷൻ വോൾട്ടേജ് (Ui): 690V

ഇംപൾസ് വിത്ത്സ്റ്റാൻഡ് വോൾട്ടേജ് (Uimp): 6000V

പ്രവർത്തന ആവൃത്തി: 50/60Hz

ട്രിപ്പ് ക്ലാസ്: 10A (പൊതു ഉദ്ദേശ്യ മോട്ടോറുകൾക്കുള്ള സ്റ്റാൻഡേർഡ്)

സംരക്ഷണ പ്രവർത്തനങ്ങൾ:

★ താപ ഓവർലോഡ് സംരക്ഷണം

★ ഷോർട്ട് സർക്യൂട്ട് സംരക്ഷണം

★ ഘട്ടം-നഷ്ട സംരക്ഷണം* (*3-പോൾ കോൺഫിഗറേഷനിലോ കോർഡിനേറ്റഡ് സെറ്റിലോ ഉപയോഗിക്കുമ്പോൾ)

★  ഐസൊലേഷൻ ഫംഗ്‌ഷൻ (ദൃശ്യമായ ഇടവേള)

★ ബിൽറ്റ്-ഇൻ താപനില നഷ്ടപരിഹാരം

മെക്കാനിക്കൽ ലൈഫ്: 110,000 പ്രവർത്തനങ്ങൾ

ഇലക്ട്രിക്കൽ ലൈഫ് (AC-3, 400V): 110,000 പ്രവർത്തനങ്ങൾ

ഇറുകിയ ടോർക്ക്: 1.7 N·m

പ്രവർത്തന തരം: വ്യക്തമായ യാത്രാ സൂചകത്തോടുകൂടിയ പുഷ്-ബട്ടൺ ഓൺ/ഓഫ്

മൗണ്ടിംഗ്: 35mm DIN റെയിൽ

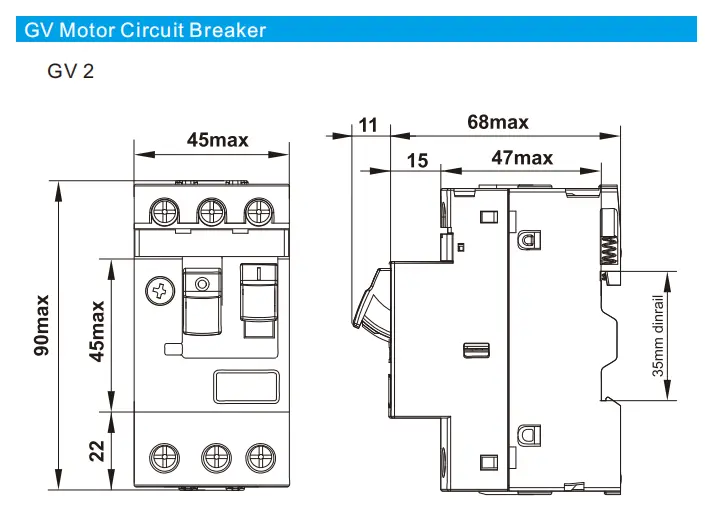

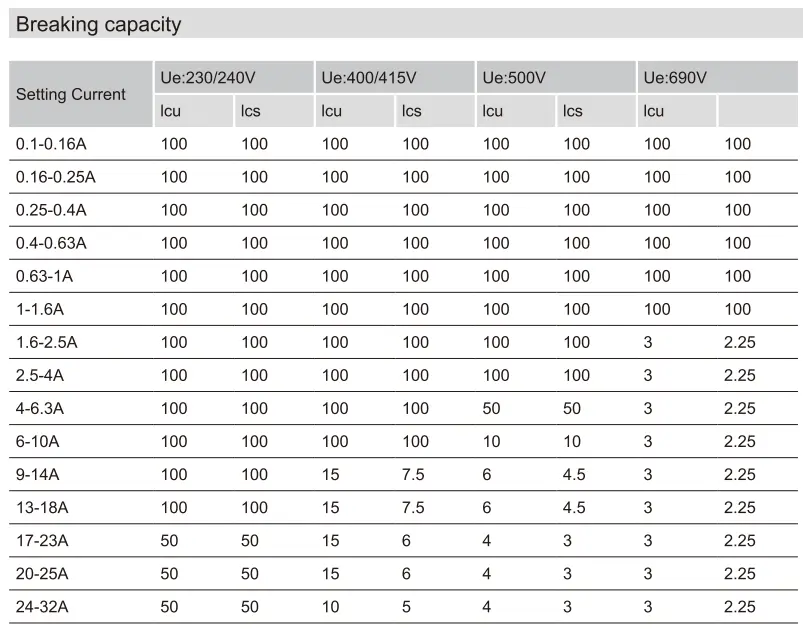

സാങ്കേതിക ഡാറ്റ ഷീറ്റ്

എന്തുകൊണ്ടാണ് CDADA GV2 2P മോട്ടോർ പ്രൊട്ടക്ഷൻ സർക്യൂട്ട് ബ്രേക്കർ തിരഞ്ഞെടുക്കുന്നത്?

★ ഓൾ-ഇൻ-വൺ മോട്ടോർ സംരക്ഷണം

സർക്യൂട്ട് ബ്രേക്കർ + തെർമൽ ഓവർലോഡ് റിലേ + ഐസൊലേറ്റർ സംയോജിപ്പിക്കുന്നു - പ്രത്യേക ഘടകങ്ങളുടെ ആവശ്യം ഇല്ലാതാക്കുന്നു.

★ കൃത്യതയും സ്ഥിരതയും

ആംബിയൻ്റ് മാറ്റങ്ങൾ (ഉദാഹരണത്തിന്, ഹോട്ട് വർക്ക്ഷോപ്പുകൾ അല്ലെങ്കിൽ തണുത്ത ബേസ്മെൻ്റുകൾ) പരിഗണിക്കാതെ താപനില-നഷ്ടപരിഹാര സംവിധാനം സ്ഥിരമായ ട്രിപ്പിംഗ് ഉറപ്പാക്കുന്നു.

★ ഉയർന്ന ഈട്

110,000 മെക്കാനിക്കൽ/ഇലക്‌ട്രിക്കൽ സൈക്കിളുകൾ-ദീർഘകാല വിശ്വാസ്യതയിൽ നിരവധി എതിരാളികളെ മറികടക്കുന്നു.

★ സ്പേസ്-സേവിംഗ് 2P ഡിസൈൻ

പാനൽ റിയൽ എസ്റ്റേറ്റ് പരിമിതമായ കോംപാക്റ്റ് കൺട്രോൾ പാനലുകൾ, ഒഇഎം മെഷിനറി, റിട്രോഫിറ്റ് പ്രോജക്ടുകൾ എന്നിവയ്ക്ക് അനുയോജ്യം.

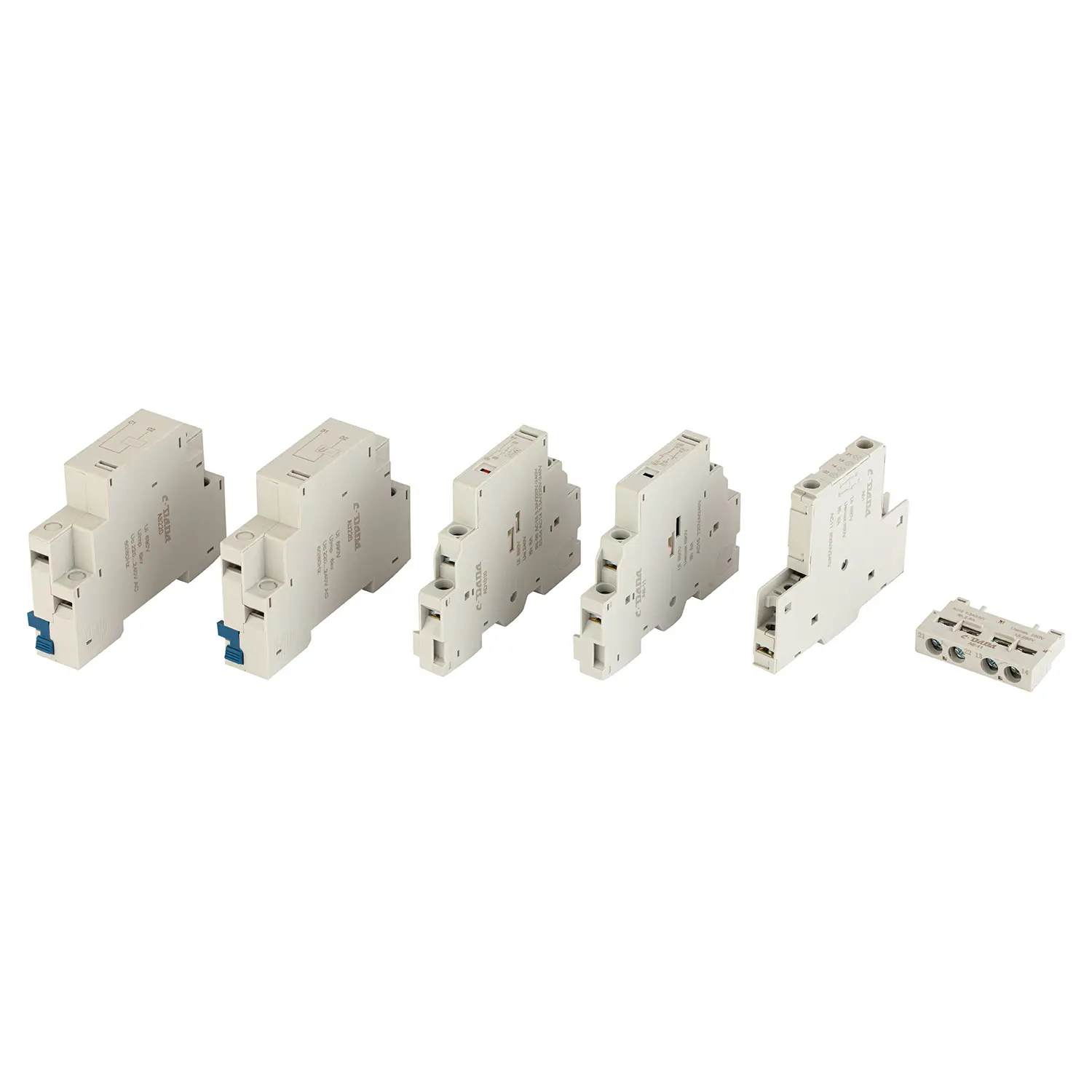

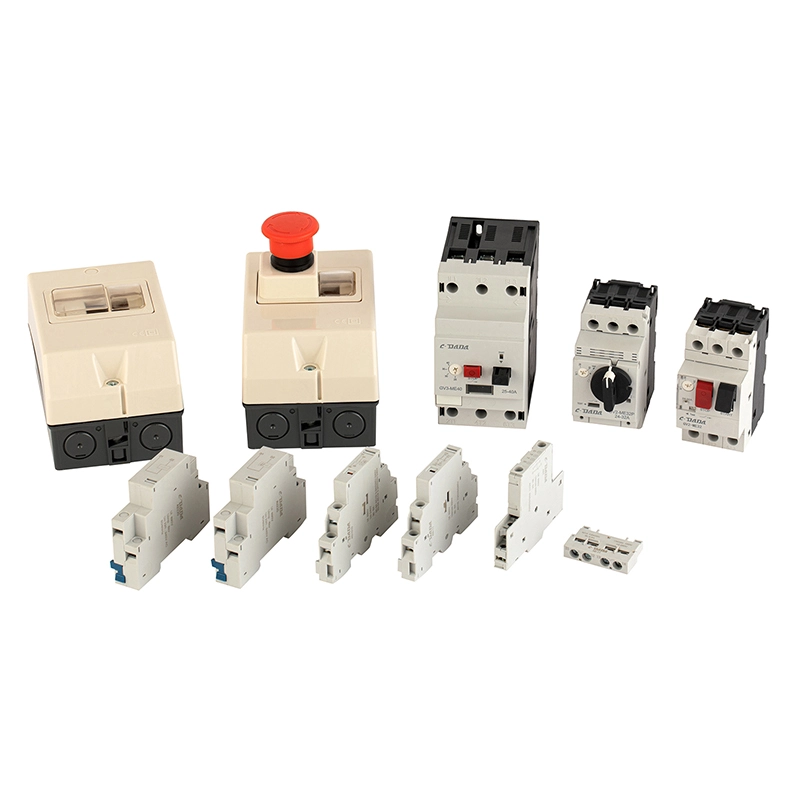

★ മുഴുവൻ ആക്സസറി ഇക്കോസിസ്റ്റം

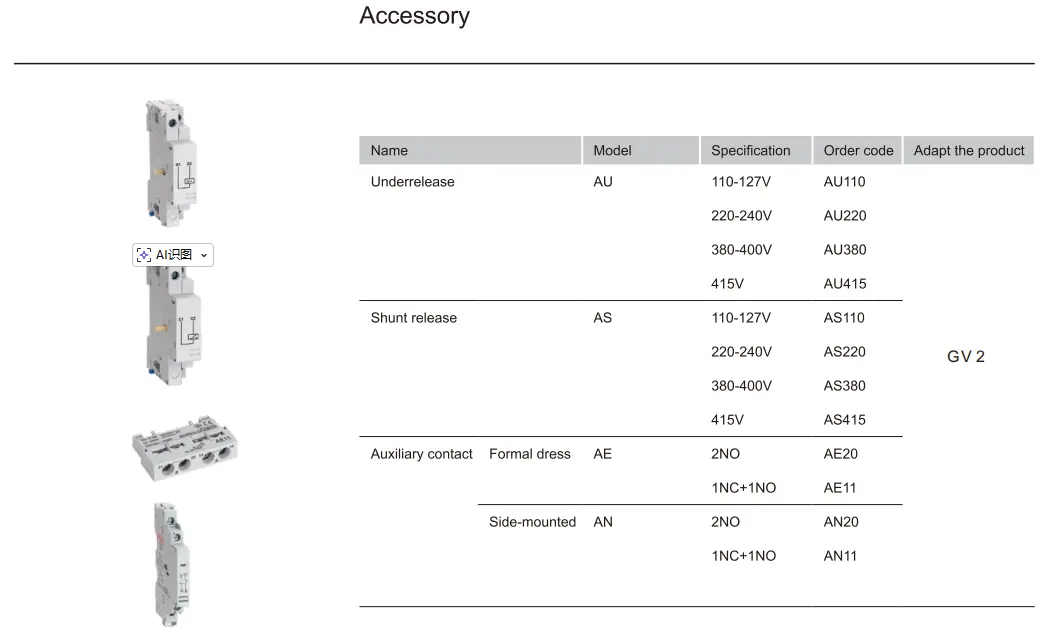

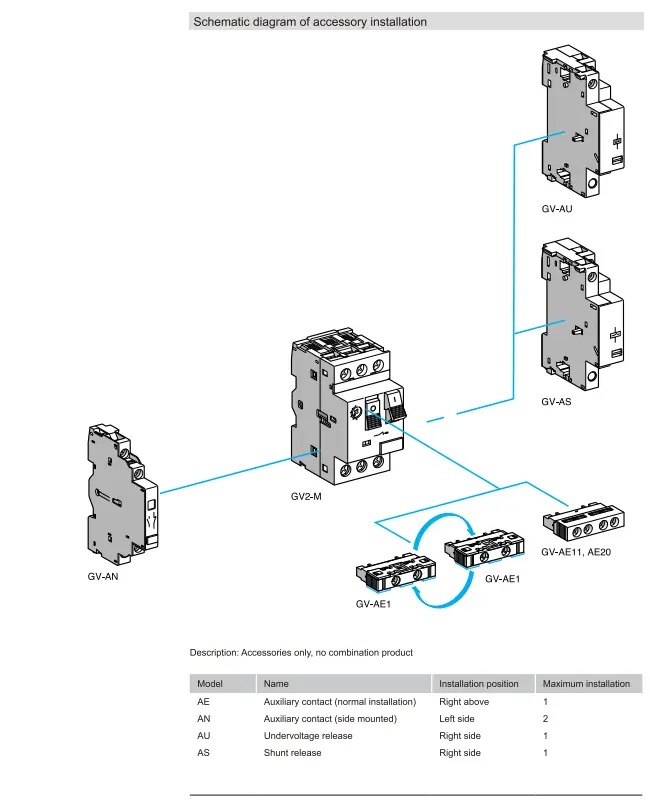

AE (ഫ്രണ്ട് ഓക്സിലറി), AN (സൈഡ് ഓക്സിലറി), AU (അണ്ടർ വോൾട്ടേജ് റിലീസ്), AS (ഷണ്ട് ട്രിപ്പ്)-വിദൂര സിഗ്നലിംഗ്, ഓട്ടോ-ഷട്ട്ഡൗൺ അല്ലെങ്കിൽ PLC സംയോജനം എന്നിവയെ പിന്തുണയ്ക്കുന്നു.

★  ആഗോള പാലിക്കൽ

യൂറോപ്യൻ, ഏഷ്യൻ, ആഫ്രിക്കൻ, ലാറ്റിനമേരിക്കൻ വിപണികൾക്ക് യോജിച്ച 690V റേറ്റിംഗ് ഉള്ള CE സർട്ടിഫൈഡ്.

★ ഓട്ടോമേറ്റഡ് പ്രൊഡക്ഷൻ ഉപകരണങ്ങൾ, സ്റ്റാൻഡേർഡ് ഓപ്പറേറ്റിംഗ് നടപടിക്രമങ്ങൾ, കർശനമായ ഇൻകമിംഗ് മെറ്റീരിയൽ പരിശോധന, ഇൻ-പ്രോസസ് ടെസ്റ്റിംഗ്, നിർണ്ണായക പാരാമീറ്ററുകൾക്കായുള്ള അവസാന 100% ഫംഗ്ഷണൽ ടെസ്റ്റിംഗ് എന്നിവയിലൂടെ സ്ഥിരത ഉറപ്പാക്കുന്നു.

സാധാരണ ആപ്ലിക്കേഷനുകൾ

സിംഗിൾ-ഫേസ് മോട്ടോറുകൾ: പമ്പുകൾ, ഗാരേജ് ഡോർ ഓപ്പണറുകൾ, ചെറിയ കംപ്രസ്സറുകൾ

OEM മെഷിനറി: പാക്കേജിംഗ് മെഷീനുകൾ, ഭക്ഷ്യ സംസ്കരണ ഉപകരണങ്ങൾ

HVAC സിസ്റ്റങ്ങൾ: ഫാൻ കോയിൽ യൂണിറ്റുകൾ, ചെറിയ ചില്ലറുകൾ

ബിൽഡിംഗ് ഓട്ടോമേഷൻ: എലിവേറ്റർ സഹായികൾ, വെൻ്റിലേഷൻ നിയന്ത്രണങ്ങൾ

റിട്രോഫിറ്റ് പ്രോജക്ടുകൾ: സംയോജിത MPCB ഉപയോഗിച്ച് ഫ്യൂസുകൾ + തെർമൽ റിലേകൾ മാറ്റിസ്ഥാപിക്കുന്നു

പതിവായി ചോദിക്കുന്ന ചോദ്യങ്ങൾ

Q1: ഒരു MPCB യും ഒരു സാധാരണ സർക്യൂട്ട് ബ്രേക്കറും തമ്മിലുള്ള വ്യത്യാസം എന്താണ്?

A1: GV2 പോലെയുള്ള ഒരു മോട്ടോർ പ്രൊട്ടക്ഷൻ സർക്യൂട്ട് ബ്രേക്കർ (MPCB) നൽകുന്നു:

● ക്രമീകരിക്കാവുന്ന താപ ഓവർലോഡ് സംരക്ഷണം (മോട്ടോർ FLC-യുമായി പൊരുത്തപ്പെടുന്നു)

● കാന്തിക ഷോർട്ട് സർക്യൂട്ട് സംരക്ഷണം

● ഘട്ടം-നഷ്ടം കണ്ടെത്തൽ (3P പതിപ്പുകളിൽ)

● ഐസൊലേഷൻ ഫംഗ്‌ഷൻ

→ സ്റ്റാൻഡേർഡ് എംസിബികൾ ഷോർട്ട് സർക്യൂട്ടും നിശ്ചിത ഓവർലോഡ് പരിരക്ഷയും മാത്രമേ വാഗ്ദാനം ചെയ്യുന്നുള്ളൂ-മോട്ടോർ ഒപ്റ്റിമൈസ് ചെയ്തിട്ടില്ല.

Q2: 2P GV2-ന് 3-ഫേസ് മോട്ടോറിനെ സംരക്ഷിക്കാൻ കഴിയുമോ?

A2: ഒറ്റയ്ക്കല്ല. 3-ഫേസ് മോട്ടോറുകൾക്ക്, നിങ്ങൾക്ക് മൂന്ന് GV2 യൂണിറ്റുകൾ (ഓരോ ഘട്ടത്തിലും ഒന്ന്) ഒരുമിച്ച് ഏകോപിപ്പിക്കേണ്ടതുണ്ട്, അല്ലെങ്കിൽ 3P MPCB ഉപയോഗിക്കുക. എന്നിരുന്നാലും, സിംഗിൾ-ഫേസ് മോട്ടോറുകൾക്കോ ​​കൺട്രോൾ സർക്യൂട്ടുകൾക്കോ ​​2P GV2 അനുയോജ്യമാണ്.

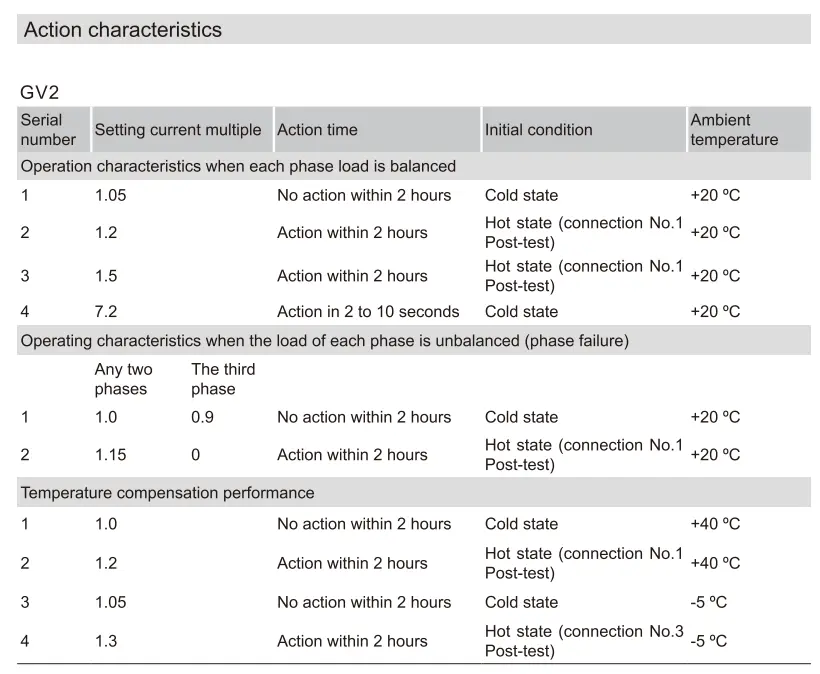

Q3: "ട്രിപ്പ് ക്ലാസ് 10A" എന്താണ് അർത്ഥമാക്കുന്നത്?

A3: ഓവർലോഡിൽ ബ്രേക്കർ എത്ര വേഗത്തിൽ സഞ്ചരിക്കുന്നുവെന്ന് ഇത് നിർവ്വചിക്കുന്നു. ക്ലാസ് 10A അർത്ഥമാക്കുന്നത്, അത് 7.2× സെറ്റിംഗ് കറൻ്റിൽ 10 സെക്കൻഡിനുള്ളിൽ ട്രിപ്പ് ചെയ്യും-ഉയർന്ന സ്റ്റാർട്ടിംഗ് ടോർക്ക് ഇല്ലാത്ത സ്റ്റാൻഡേർഡ് സ്ക്വിറൽ-കേജ് മോട്ടോറുകൾക്ക് അനുയോജ്യം.

Q4: ഇത് ശരിക്കും താപനിലയ്ക്ക് നഷ്ടപരിഹാരം നൽകുന്നുണ്ടോ?

A4: അതെ! ബൈമെറ്റാലിക് സ്ട്രിപ്പിന് താപ നഷ്ടപരിഹാരം ലഭിക്കുന്നു, അതിനാൽ 0°C വെയർഹൗസിലോ 50°C എൻക്ലോഷറിലോ ഇൻസ്റ്റാൾ ചെയ്താലും ട്രിപ്പിംഗ് കൃത്യമായി തുടരും.

Q5: എന്തുകൊണ്ടാണ് മറ്റ് ബ്രാൻഡുകളെ അപേക്ഷിച്ച് CDADA GV2 തിരഞ്ഞെടുക്കുന്നത്?

A5: CDADA ഓഫറുകൾ:

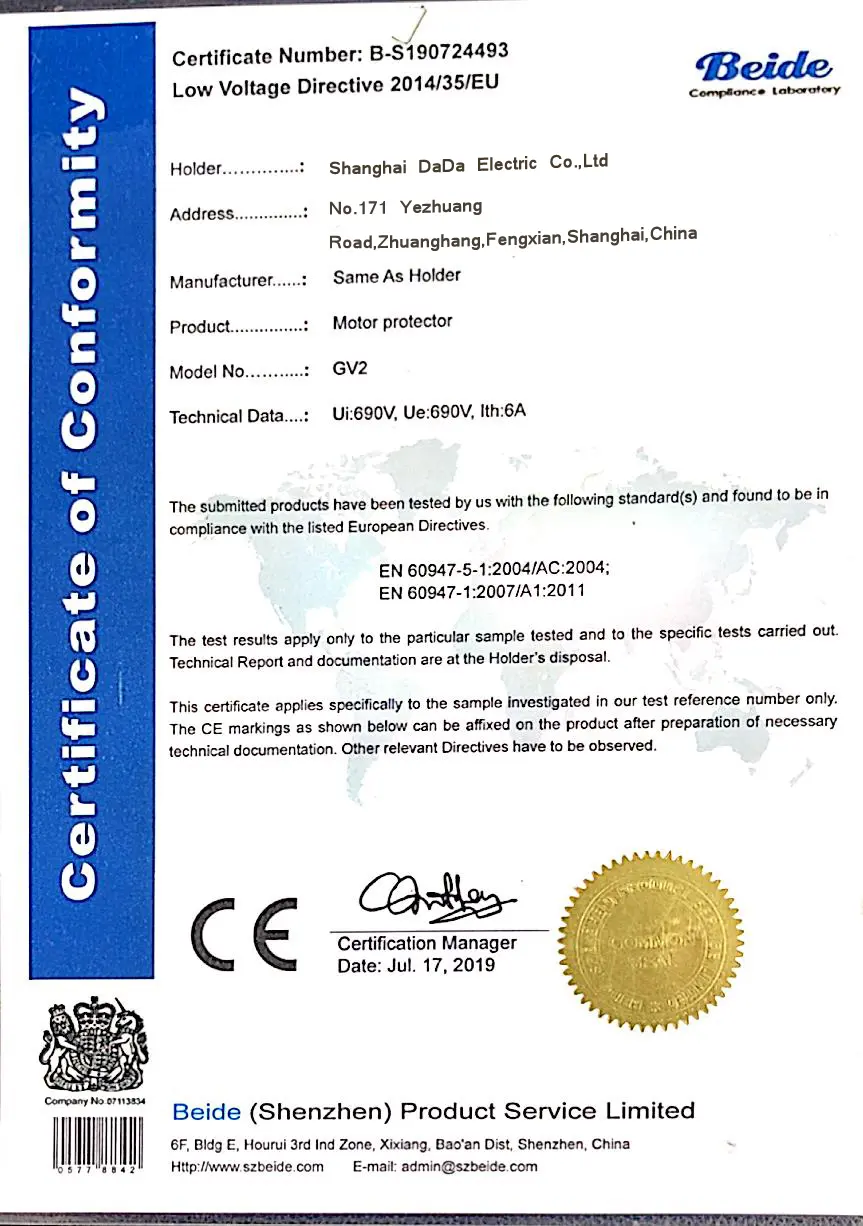

● ടെസ്റ്റ് റിപ്പോർട്ടുകൾക്കൊപ്പം ട്രൂ സിഇ സർട്ടിഫിക്കേഷൻ

● ഓട്ടോമേറ്റഡ് പ്രൊഡക്ഷൻ → സ്ഥിരതയുള്ള ഗുണനിലവാരവും കുറഞ്ഞ വൈകല്യ നിരക്കും

● പൂർണ്ണ ആക്സസറി അനുയോജ്യത (AE/AN/AU/AS)

● OEM-കൾക്കും വിതരണക്കാർക്കുമുള്ള മത്സരാധിഷ്ഠിത വിലനിർണ്ണയം

● വേഗത്തിലുള്ള സാങ്കേതിക പിന്തുണയും ഇംഗ്ലീഷിലുള്ള ഡോക്യുമെൻ്റേഷനും
